TKTronix 示波器差分探头安装与注意全解析

发布:西安普科科技
浏览次数:

在电子测量领域,TKTronix 示波器差分探头以其高精度、高可靠性而备受青睐。正确安装差分探头并遵循注意事项,是确保示波器准确测量、保障设备与人身安全的关键。下面,将详细介绍 TKTronix 示波器差分探头的安装方法与注意事项。

安装方法

连接到主机仪器

  1. 插入探头:将 TKTronix 示波器差分探头小心地推入 TekConnect 或 TekVPI 插座(具体取决于探头型号与示波器接口类型)。当探头完全啮合时,会听到清晰的咔嗒声,此时探头已卡入到位。例如,对于 TDP 系列探头连接到具有 TekVPI 接口的示波器时,这一操作要确保力度适中且方向正确 。

  2. 断开连接:若要断开探头,应先按下闭锁释放按钮,然后再平稳地将探头从仪器中拉出。切不可强行拉扯,以免损坏探头或示波器接口。

连接附件到探头本体

  1. 调整探头本体方向:将探头本体调整至 A 和 B 输入端朝上的状态。不同型号探头的 A、B 输入端标识方式可能略有差异,但一般都会有明显标记,如颜色区分或字符标识。

  2. 对准并连接端部电缆导线:将带有红条(或其他特定标识,依探头型号而定)的端部电缆导线准确对准 A 输入端。以 P7506 低压差分探头为例,其端部电缆导线与探头本体连接时,这种标识能有效防止接错。

  3. 插入电缆:用手稳稳抓住电缆连接器,将电缆缓缓推入探头本体,直到感觉到明显的咔嗒声,并且电缆外壳与探头本体的边沿平齐,这表明电缆已完全插入。

  4. 拆卸端部电缆:若要取下端部电缆,直接从探头本体拔掉即可,但同样要注意避免过度用力造成损坏。

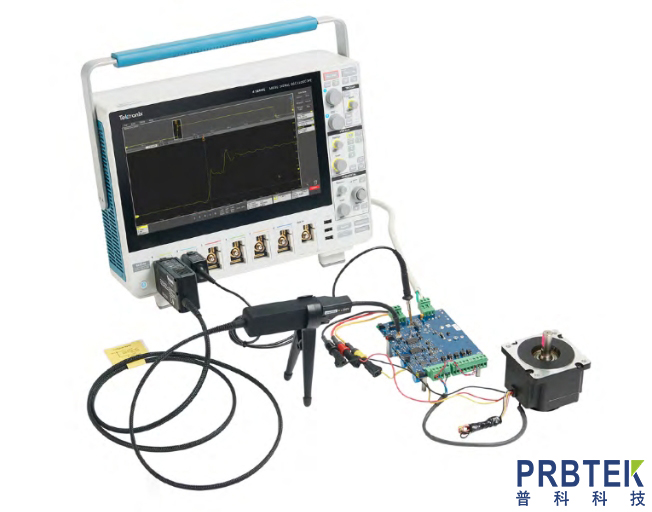

探头与示波器及被测电路的连接

  1. 连接探头与示波器通道:将探头连接到示波器的任一通道(1 - 4),确保连接紧密。不同型号示波器通道标识清晰,连接时要依据实际测量需求选择合适通道。

  2. 设置示波器显示通道:在示波器操作界面中,设置使其显示已连接探头的对应通道。操作方法因示波器型号而异,但通常可在菜单中找到 “通道选择” 或类似选项进行设置 。

  3. 连接校准相关部件(部分探头需要):如对于一些需要校准的探头,要将 SMA 电缆从示波器上的 Probe Compensation(探头补偿)或 FAST EDGE(快速边沿)输出连接器,连接到 TriMode 直流校准板上的 SMA 连接器。同时,将 TriMode 直流校准板上的两个输出开关设为 FAST RISE(快速上升)位置。此步骤旨在确保探头测量的准确性,不同校准板操作细节可能不同,需严格按照说明书执行。

  4. 连接探头与被测电路:将探头连接到插换电缆上(注意连接器极性正确),然后连接到被测电路。在连接过程中,要确保探头的正负极与被测信号的差分对准确对应,例如测量 IC 引脚的差分信号时,红色表笔接正端,黑色表笔接负端。



注意事项

电气安全

  1. 最大输入电压限制:每个探头都有其最大输入电压限制,这是指每一个输入能承受而不损坏探头输入电路的最大对地电压。例如,P6246 和 P6247 差分探头,为避免损坏输入,每个输入和地之间的电压不能超过 +25V(DC + 峰值 AC)。在测量前,务必明确被测电路电压范围是否在探头允许范围内。

  2. 共模信号范围:共模信号范围是指在不使探头输入电路饱和的情况下,相对于地,可以施加到每个输入端的最大电压。若共模电压超过该范围,即便差模规范满足,也可能产生错误的输出波形。为验证共模信号是否符合规格,可将探头设置为 ÷10,临时将一个探头输入端接地,并将另一个探头输入端连接到差分信号,然后重复该过程测试差分信号的另一个输出。

  3. 差模信号范围:差模信号范围是( + )和( - )输入之间的最大电压差,探头在不使信号失真的情况下所能接受的范围。过大的电压差导致的失真会使测量无效。在测量大电压差信号时,要注意选择合适的探头并确认其差模信号范围是否满足要求。

探头衰减设置

差分探头一般有多个衰减设置,如 ÷1 和 ÷10。÷1 设置适用于低幅度信号,能提供最佳的信噪比性能;÷10 设置则将差模信号范围增加 10 倍。在测量时,需根据被测信号幅度大小合理选择衰减设置,同时要在测量中考虑该衰减对测量结果的影响。例如,若设置为 ÷10 衰减,测量值需乘以 10 才是实际信号值。

接地问题

  1. 接地参考点选择:为避免损坏被测电路,仅将探头接地(普通)连接到接地参考点。无论是否连接接地(公共),都可进行差分测量,但在实际操作中,合理的接地能有效减少干扰。例如在测量开关电源的差分信号时,将探头接地夹连接到电源的接地端,可降低共模噪声干扰。

  2. 接地对高频性能影响:添加探头接地引线通常不会改善测量的高频性能,对于频率较低的信号,每个输入端的输入阻抗(如 100kΩ 或 200kΩ,依探头型号而定)足够大,可防止输入端对信号源造成过大负载。

探头操作与维护

  1. 避免物理损坏:在连接或断开探头时,要轻拿轻放,避免过度弯曲或扭曲探头线缆,以免损坏内部电路或结构。在日常使用中,也要防止探头受到碰撞或摔落。

  2. 清洁保养:定期使用柔软的布或棉签蘸取少量无水酒精清洁探头表面和接口处,去除灰尘和污垢,保持探头的清洁和良好接触。但要注意避免酒精进入探头内部。

  3. 校准维护:为保持探头的测量精度,建议定期将探头送至专业机构进行校准。不同类型探头校准周期不同,如一些高压差分探头可能要求每年校准一次,而低压差分探头校准周期可适当延长。

通过正确掌握 TKTronix 示波器差分探头的安装方法,并严格遵循上述注意事项,能够充分发挥探头的性能优势,确保测量结果的准确性与可靠性,同时延长探头的使用寿命,保障测量工作的顺利进行。
