示波器无源探头附件包：组件清单与专业使用指南

无源探头作为电子测量中最常用的测试工具，其附件包是保障测量精度、拓展应用场景的关键配套。不同品牌（如普科科技 / PRBTEK、泰克、是德科技等）的无源探头附件包组件略有差异，但核心功能模块一致。本文将详细拆解附件包的核心组件、适用场景及标准化使用方法，帮助电子工程师、测试人员快速上手，提升测量效率与准确性。

一、无源探头附件包核心组件清单

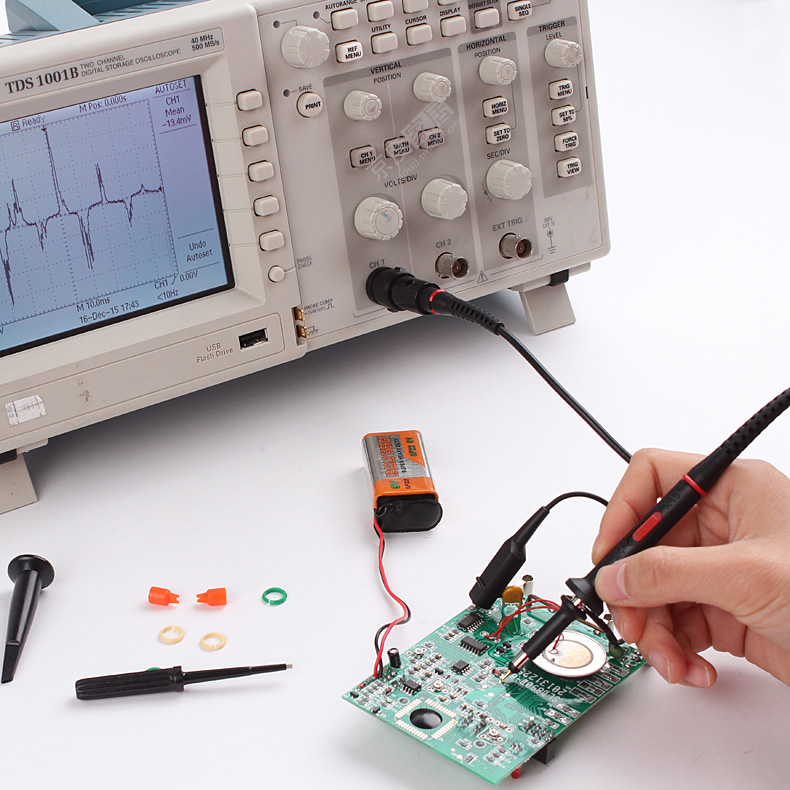

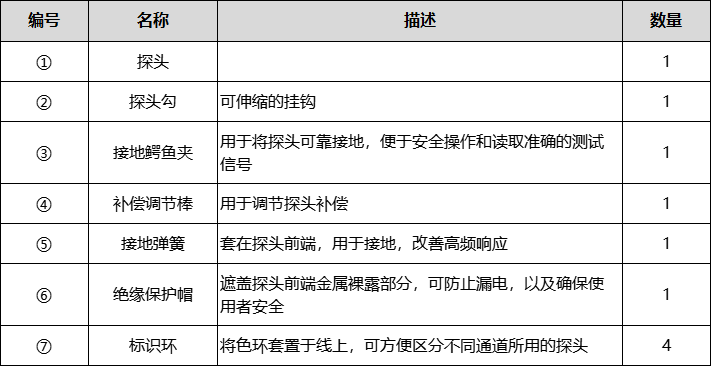

无源探头附件包的设计围绕 “信号传输、测量适配、安全防护” 三大核心需求，常见组件包括以下类别（以普科科技 PRBTEK PK6100 系列无源探头为例，典型带宽 100MHz）：

二、核心组件的专业使用方法

（一）接地夹：确保信号稳定的 “生命线”

1. 使用场景

所有电压信号测量（尤其是高频信号、小幅度信号），避免因接地不良导致信号失真、干扰叠加。

2. 正确使用步骤

① 选择合适长度的接地线：优先使用短接地线（10cm），减少地环路面积，降低电磁干扰（EMI）；测量远距离测点时，可选用 30cm 接地线，但需远离强干扰源（如电机、变频器）。

② 可靠接地：将接地夹夹在被测设备的公共接地点（如电源地、机壳地），确保接触良好（无氧化、无松动）；严禁夹在油漆层、塑料外壳等非导电表面。

③ 避免多点接地：同一测量场景中，仅保留一个接地夹接地，防止形成地环路，引发信号反射或干扰。

3. 注意事项

高频测量（>100MHz）时，接地线长度每增加 1cm，干扰可能增加 5%-10%，需严格控制长度。

测量高压信号（>100V）时，确保接地线绝缘层无破损，避免短路触电。

（二）探头针尖：精准拾取信号的 “触角”

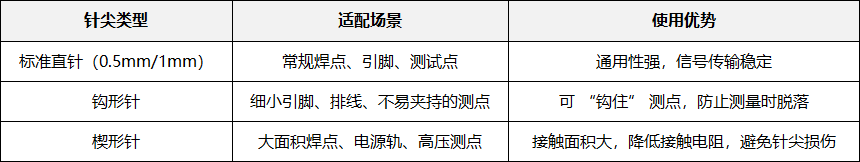

1. 针尖类型与适配场景

2. 更换与使用步骤

① 更换针尖：握住探头前端的针尖固定座，轻轻旋转即可拆卸旧针尖，插入新针尖后顺时针拧紧（力度适中，避免损坏针座螺纹）。

② 信号拾取：将针尖垂直或斜 45° 接触被测点，确保针尖与测点完全贴合（无虚接）；测量小信号（<100mV）时，可轻轻按压针尖，增强接触稳定性。

③ 高压场景防护：测量 > 300V 高压信号时，给针尖套上绝缘套管，仅露出针尖头部（1-2mm），防止误触相邻引脚导致短路。

（三）校准信号夹：保障测量精度的 “校准利器”

1. 使用场景

探头首次使用、更换衰减比后、测量精度要求高的场景（如研发测试、产品质检），需定期校准（建议每月校准 1 次）。

2. 校准步骤（以普科科技 P6100 探头为例）

① 连接校准夹：将校准信号夹的接口插入示波器的校准信号输出端（通常标注 “CAL”，输出 1kHz/5V 方波）。

② 连接探头：将无源探头接入示波器通道，探头衰减比设置为与校准夹匹配的档位（如 10X）。

③ 调整补偿电容：观察示波器显示的方波信号，若波形出现过冲（顶部尖峰），顺时针旋转探头前端的补偿电容旋钮；若出现欠冲（顶部平缓），逆时针旋转，直至波形为标准方波（上升沿 < 10ns，无过冲 / 欠冲）。

④ 记录校准结果：校准完成后，在说明书或校准证书上记录校准日期，便于追溯。

（四）衰减电阻：拓展测量量程的 “扩容模块”

1. 适用场景

测量电压超过探头默认量程时（如默认量程 10V，需测量 100V 信号），通过衰减电阻将信号按比例衰减，避免示波器通道损坏。

2. 选择与安装

① 匹配衰减比：根据被测电压选择衰减电阻，常见衰减比为 10X（测量量程扩大 10 倍）、100X（扩大 100 倍）；例如，探头默认量程 10V，搭配 100X 衰减电阻后，可测量 0-1000V 信号（需确认示波器通道耐压≥1000V）。

② 安装方法：将衰减电阻插入探头前端的专用接口，顺时针拧紧；安装后需重新校准补偿电容（参考 “校准信号夹” 使用方法）。

3. 注意事项

衰减电阻需与探头品牌、型号匹配，严禁混用不同品牌的衰减电阻（可能导致阻抗不匹配，信号失真）。

测量高压信号时，衰减电阻需具备足够的耐压等级（如测量 1kV 信号，衰减电阻耐压≥1.5kV），避免击穿损坏。

（五）探头固定夹 / 支架：稳定测量的 “第三只手”

1. 使用场景

长时间测量（如老化测试、连续监测）、单手操作不便的场景（如狭小空间测量），避免因手持探头抖动导致信号漂移。

2. 安装与调节

① 固定支架：将支架底座吸附在示波器面板或工作台（部分支架带磁性），或通过螺丝固定在操作台边缘。

② 夹持探头：将探头卡在固定夹的卡槽内，调整夹臂角度和高度，使针尖精准对准被测点。

③ 微调位置：通过支架的伸缩、旋转功能，微调探头位置，确保针尖与测点接触良好，无应力（避免针尖弯曲）。

三、附件包使用的关键注意事项

1. 安全防护（高压测量场景重点关注）

测量 > 300V 高压信号时，必须佩戴绝缘手套，使用带绝缘套管的针尖和接地夹，避免直接接触金属部分。

附件包中的绝缘套管需定期检查，若出现开裂、老化，立即更换（建议每 6 个月更换 1 次）。

2. 兼容性要求

所有附件需与探头品牌、型号匹配（如普科科技的衰减电阻仅适用于其自有品牌探头），避免因阻抗不匹配、接口不一致导致测量误差或设备损坏。

更换附件后（如衰减电阻、针尖），需重新进行校准，确保测量精度。

3. 收纳与维护

测量完成后，将所有附件分类放入收纳盒，避免针尖、接地夹受压变形；接地线需整理整齐，避免缠绕打结。

定期清洁附件：用无水乙醇擦拭针尖和接地夹的金属部分，去除氧化层和污渍；用干燥抹布擦拭绝缘套管和收纳盒，保持干燥。

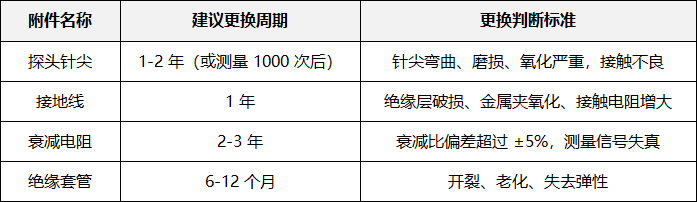

4. 寿命与更换周期

四、常见问题排查

1. 测量信号失真严重？

排查接地夹：是否接地不良、接地线过长（>30cm），或存在多点接地。

排查针尖：是否接触虚接、针尖磨损，或未使用匹配的针尖类型。

排查校准：是否长时间未校准，或更换附件后未重新校准。

2. 测量时出现短路或触电？

检查绝缘套管：针尖、接地夹的绝缘层是否破损。

确认接地：接地夹是否夹在正确接地点，避免与高压部分直接接触。

核实衰减电阻：高压测量时是否使用了合适耐压等级的衰减电阻。

3. 附件无法安装或松动？

确认兼容性：附件是否与探头型号匹配（如接口尺寸、螺纹规格）。

检查安装方式：是否按说明书要求拧紧，避免力度过大或过小。

总结

无源探头附件包的组件虽小，却直接影响测量精度、操作安全性和设备使用寿命。掌握接地夹的正确接地方法、针尖的选型与更换、校准信号夹的定期使用，是提升测量效率的核心。建议电子工程师在使用前仔细阅读品牌说明书（如普科科技 PRBTEK 的附件使用指南），根据被测场景（如信号频率、电压范围、测点形态）选择合适的附件，并定期维护校准，确保测量数据的可靠性。

若需了解某一特定品牌 / 型号探头的附件细节（如普科科技 P6150 无源探头的专属附件），可参考品牌官网技术文档或联系售后获取定制化指导。
