10A 以内电流测量方案：精准选型与实操指南

在电子设备测试、工业控制、电源研发等场景中，10A 以内的中低电流测量是常见需求。选择合适的测量方案需兼顾精度、响应速度、安装便捷性、成本及是否侵入被测电路等核心因素。本文整理了 6 类主流方案，详细说明其原理、适用场景、优缺点及实操要点，帮助快速匹配需求。

一、核心选型前提（先明确 3 个关键问题）

电流类型：直流（DC）、交流（AC）、脉冲电流或混合电流；

测量精度要求：是粗略估算（±5%）、常规监测（±1%~±3%），还是高精度校准（±0.1%~±0.5%）；

安装与侵入性：是否允许断开电路（侵入式），或需非接触测量（非侵入式）；

附加需求：是否需要隔离测量（避免高压风险）、响应速度（毫秒级 / 微秒级）、数据记录 / 远程监控功能。

二、6 类 10A 以内电流测量方案详解

方案 1：串联电阻法（分流电阻法）—— 低成本、高精度侵入式方案

原理:

在被测电路中串联一个极低阻值的精密电阻（分流电阻），根据欧姆定律 U=IR，测量电阻两端的电压降，间接推算电流（I=U/R）。

关键选型与实操要点

分流电阻选择：

阻值：通常选 0.01Ω、0.05Ω、0.1Ω（10A 电流下，电压降分别为 0.1V、0.5V、1V，避免功耗过大）；

功率：需满足 P=I2R，10A 电流下，0.1Ω 电阻的功耗为 10W，需选功率冗余≥2 倍的电阻（如 20W 以上），避免发热导致阻值漂移；

精度等级：常规测量选 0.1% 级，高精度测量选 0.01%~0.05% 级（如合金分流电阻，温漂≤50ppm/℃）。

测量工具：

常规精度：数字万用表（DMM）直流电压档（分辨率≥1mV）；

高精度：六位半 / 七位半台式万用表（如吉时利 2000、是德科技 34461A），或数据采集卡（DAQ）。

注意事项：

必须断开电路串联电阻，属于侵入式测量；

接线需短而粗，避免接触电阻影响测量精度；

直流 / 交流 / 脉冲电流均可测量，但交流测量需确保万用表 / DAQ 支持交流电压档（频率范围匹配）。

适用场景:

电源测试、电路板电流监测、电池充放电电流测量等；

追求高精度（±0.1%~±0.5%）且成本敏感的场景。

优缺点:

优点：成本极低（分流电阻仅几元）、精度高、响应速度快（无延迟）、无频率限制；

缺点：侵入式测量（需断电接线）、无隔离（测量端与被测电路共地，高压场景有风险）、电阻发热可能影响精度（需做好散热）。

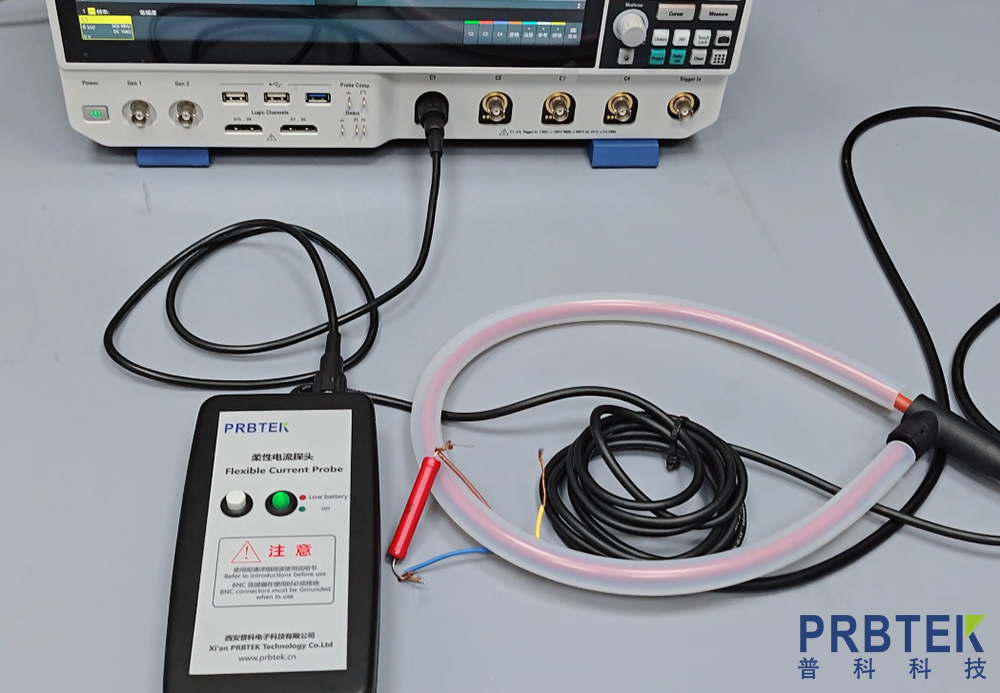

方案 2：电流钳表法（罗氏线圈 / 霍尔效应钳表）—— 非侵入式快速测量方案

原理:

利用电磁感应（罗氏线圈，适用于 AC）或霍尔效应（霍尔钳表，适用于 AC/DC）原理，无需断开电路，直接夹持在被测导线上测量电流。

关键选型与实操要点

类型选择：

交流专用（罗氏线圈钳表）：仅测 AC 电流，频率范围宽（50Hz~1MHz），适合脉冲交流、高频交流测量（如变频器输出电流）；

交直流通用（霍尔效应钳表）：支持 DC/AC/ 脉冲电流，测量范围通常为 0~20A（覆盖 10A 需求），精度 ±1%~±3%。

实操注意：

导线需穿过钳表中心，避免偏离或多股导线同时穿过（导致误差）；

选择钳口尺寸匹配的型号（10A 以内多为小型钳表，钳口直径≤20mm）；

高精度场景需校准：部分钳表支持外接标准分流电阻校准，提升测量精度。

适用场景

现场检修、设备维护、无需断电的临时测量（如电机电流、电源输出电流监测）；

不方便断开电路的场景（如已量产设备的电流抽检）。

优缺点

优点：非侵入式、操作便捷、无需接线、部分支持隔离测量（高压场景安全）；

缺点：精度低于分流电阻法、成本高于万用表（钳表价格几百元～几千元）、低频直流测量可能有漂移（霍尔型）。

方案 3：集成电流传感器模块（霍尔 / 分流型）—— 模块化、易集成方案

原理:

将分流电阻、霍尔元件、信号放大电路、隔离电路集成在一个模块中，直接输出与电流成正比的电压 / 数字信号（如 0~5V、4~20mA 或 I2C/SPI 信号），便于单片机、PLC 或数据采集系统集成。

主流型号与选型要点

分流型模块（如 ACS712、INA219）：

ACS712（5A/20A 型号）：霍尔效应集成模块，响应时间快（5µs），精度 ±1.5%，输出 0~5V 电压（10A 对应 2.5V 中点电压，需注意量程匹配）；

INA219（I2C 接口）：支持分流电阻采样，精度 ±0.5%，可同时测量电流、电压、功率，适合嵌入式系统（如 Arduino、STM32）集成。

霍尔隔离型模块（如 ACS758、TLE4971）：

隔离电压≥2.5kV，适合高压场景（如开关电源次级电流测量），精度 ±1%~±2%，输出模拟信号或数字信号。

注意事项：

供电电压：多数模块支持 5V 供电，需确保供电稳定（避免纹波影响输出）；

接线方式：分流型需串联在电路中（侵入式），霍尔型部分支持穿孔式（非侵入式，导线穿过模块中心）。

适用场景:

嵌入式系统、智能硬件、工业控制板的电流监测（如电池管理系统 BMS、电机驱动电路）；

需要快速集成、批量生产的场景（模块标准化，无需复杂调试）。

优缺点:

优点：集成度高、易开发、部分支持隔离和多参数测量、体积小（适合 PCB 集成）；

缺点：成本高于单独使用分流电阻 / 万用表、精度受模块供电和环境温度影响（需温补）。

方案 4：数字万用表直接测量（电流档）—— 便捷式常规精度方案

原理:

万用表电流档内置精密分流电阻，将万用表串联在被测电路中，直接读取电流值（本质是分流电阻法的集成化应用）。

实操要点:

量程选择：10A 以内需选择万用表的 “10A” 或 “20A” 电流档（避免超量程烧保险）；

接线方式：红表笔插入万用表 “10A” 专用接口，黑表笔接 COM 口，断开电路后串联接入（注意正负极：直流电流需区分正负极，交流无需）；

保险丝保护：多数万用表 10A 档内置快速保险丝（如 20A/250V），避免误接电压导致损坏。

适用场景:

实验室临时测量、小型设备电流检测（如充电器输出电流、LED 灯具工作电流）；

精度要求不高（±2%~±5%）、单次测量或少量抽检场景。

优缺点:

优点：操作简单、无需额外配件、成本低（普通万用表几百元）；

缺点：侵入式测量（需断电接线）、精度有限（低于台式万用表 + 分流电阻）、不适合连续监测（需人工读数）。

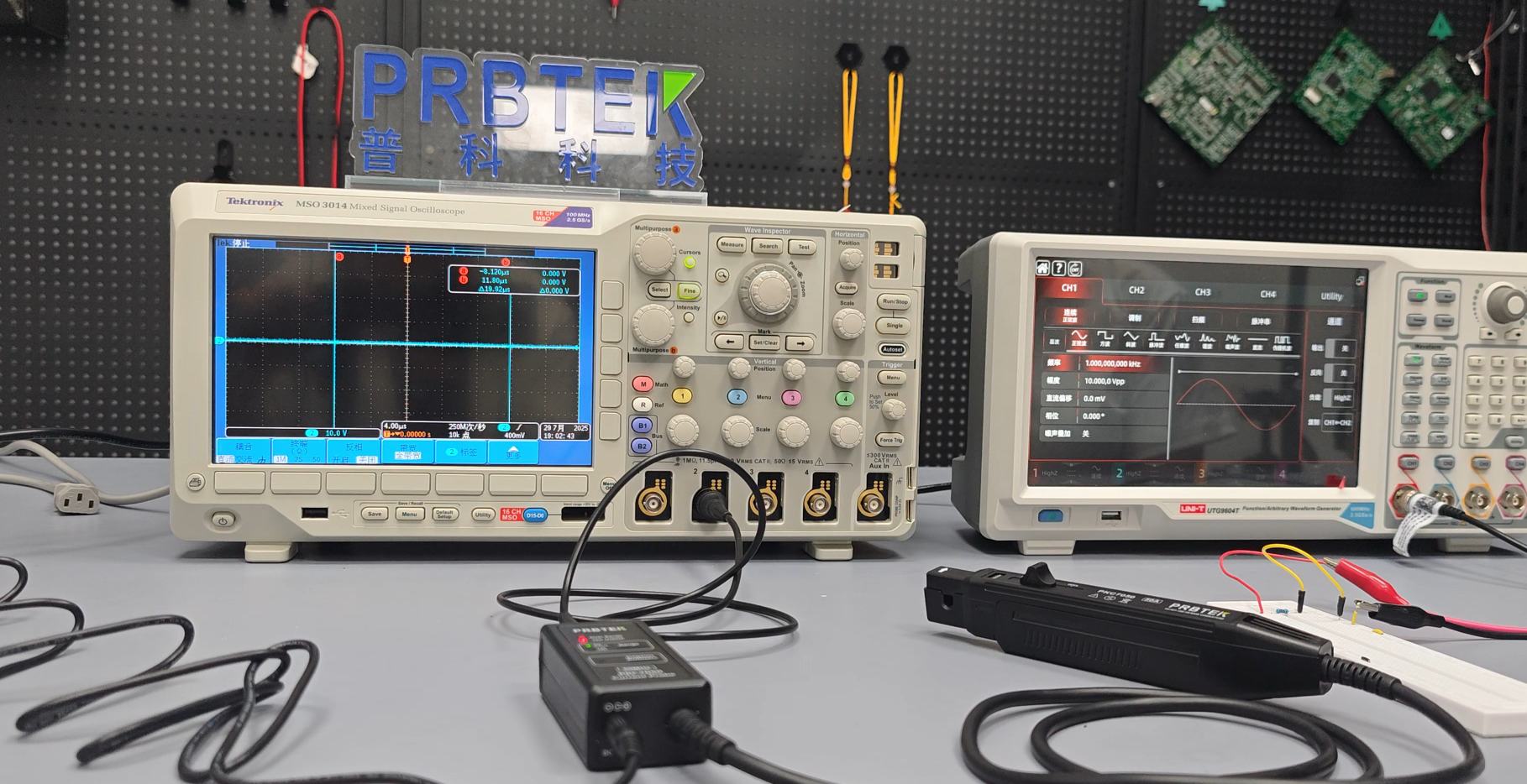

方案 5：台式示波器 + 电流探头 —— 高频 / 脉冲电流、波形观测方案

原理:

通过示波器专用电流探头（分流型或霍尔型）将电流信号转换为电压信号，示波器捕获电流波形，可分析峰值、有效值、上升时间等动态参数（适合高频或脉冲电流测量）。

关键选型与实操:

电流探头选择：

分流型探头（如泰克 P6021）：量程 0~20A，带宽 DC~100MHz，精度 ±1%，适合高频脉冲电流（如开关电源的开关管电流）；

霍尔型探头（如普科科技 PRBTEK CP0010）：量程 0~10A，带宽 DC~1MHz，隔离电压 1kV，适合交直流混合或低频脉冲电流，非侵入式（钳式设计）。

实操注意：

探头需与示波器阻抗匹配（通常为 50Ω）；

高频测量时需校准探头（使用示波器校准信号），避免波形失真；

脉冲电流测量需选择探头的上升时间≤脉冲上升时间的 1/3（如 1µs 脉冲需探头上升时间≤300ns）。

适用场景:

高频电流、脉冲电流的动态波形观测（如电机启动电流、开关电源峰值电流、电子元件浪涌电流）；

需要分析电流变化趋势、峰值 / 谷值的场景（如研发阶段的电路调试）。

优缺点:

优点：可观测动态波形、响应速度快（纳秒级）、支持高频 / 脉冲测量、部分非侵入式；

缺点：成本高（示波器 + 电流探头价格几千元～几万元）、操作复杂（需专业知识）、不适合长时间连续监测。

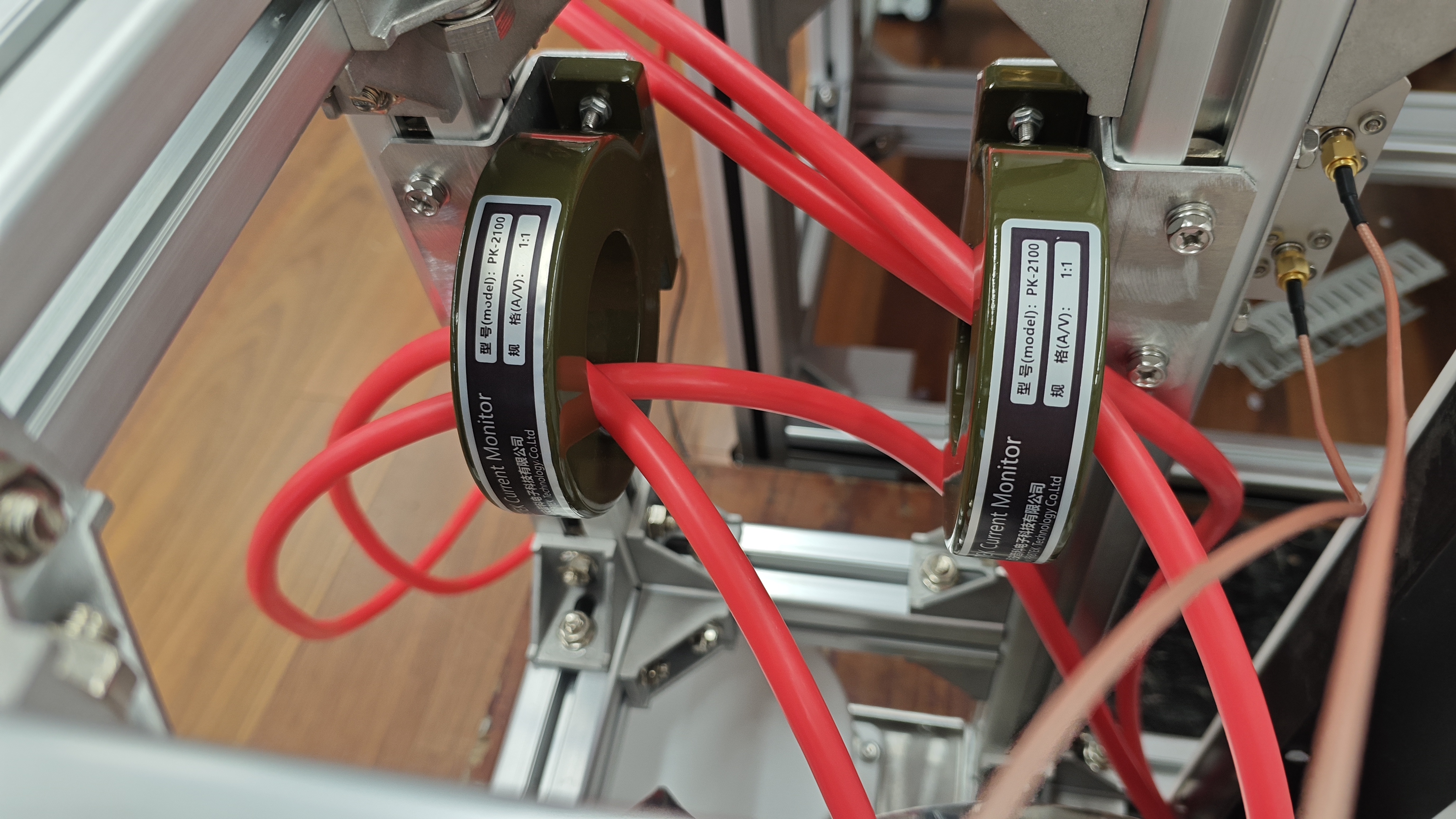

方案 6：电流互感器法（AC 专用）—— 工业级交流电流测量方案

原理:

基于电磁感应的互感原理，将初级线圈（被测导线，1 匝）的交流电流转换为次级线圈的小电流（如 5A/1A），通过测量次级电流间接推算初级电流（变比固定，如 10A/5A、10A/1A）。

选型与实操要点

变比选择：10A 以内常用变比 10:1 或 20:1（次级输出 1A 或 0.5A），搭配电流表或 PLC 模拟量模块测量；

精度等级：工业级 ±0.5%~±1%，计量级 ±0.2%~±0.5%（适合需要溯源的场景）；

注意事项：

仅适用于交流电流（50Hz~60Hz 工频或中频），不支持直流；

次级线圈不能开路（否则会产生高压，损坏设备或危及安全）；

接线需确保极性正确（避免测量值反向）。

适用场景:

工业控制系统（如变频器、电机控制、配电柜电流监测）；

长时间连续运行、需要稳定可靠测量的交流电流场景。

优缺点:

优点：隔离测量（安全）、精度稳定、适合工频交流大电流（10A 以内完全覆盖）、可远距离传输信号；

缺点：仅支持交流、侵入式（需穿过互感器铁芯，部分可不开断但需导线缠绕）、成本高于钳表。

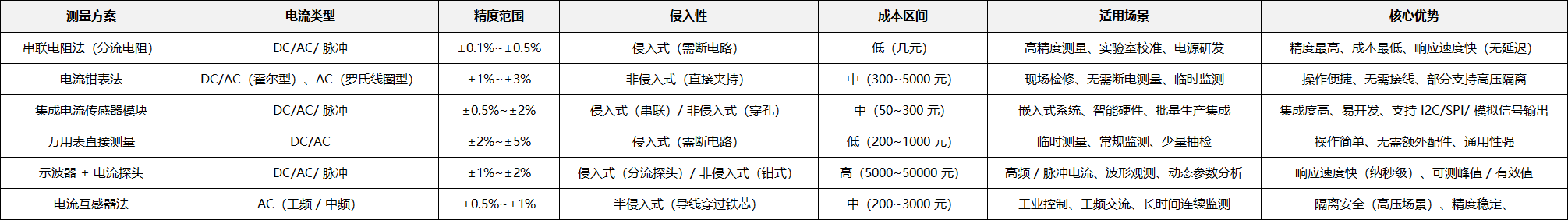

三、方案对比与快速选型表

四、实操避坑指南（10A 以内测量关键注意事项）

避免分流电阻发热漂移：10A 电流下，分流电阻功耗较大（如 0.1Ω 电阻功耗 10W），需选择足够功率的电阻，并做好散热（如贴散热片）；

接线与阻抗匹配：侵入式测量时，接线需短而粗（避免接触电阻过大），高频测量需使用屏蔽线（减少干扰）；

隔离需求：若被测电路电压高于 36V（安全电压），优先选择霍尔隔离型传感器、电流互感器或隔离式模块（避免触电风险）；

低频直流漂移：霍尔型传感器 / 模块在测量低频直流时可能出现漂移，需定期校准或选择带温补功能的型号；

脉冲电流测量：需选择响应速度快的方案（如分流电阻法、示波器 + 电流探头），避免因响应延迟导致峰值电流测量误差。

五、总结

高精度、低成本场景：优先选「串联电阻法 + 台式万用表」（实验室校准）或「INA219 模块」（嵌入式集成）；

非侵入式、临时测量场景：优先选「霍尔效应电流钳表」（交直流通用）；

高频 / 脉冲电流、波形观测场景：选「示波器 + 专用电流探头」；

工业控制、交流长期监测场景：选「电流互感器」或「隔离式霍尔模块」；

嵌入式系统、批量生产场景：选「集成电流传感器模块」（如 ACS712、INA219），兼顾开发效率和稳定性。

根据实际需求（精度、侵入性、成本、信号类型），从上述方案中选择即可实现 10A 以内电流的精准测量。若需具体场景的选型细化（如电池充放电电流、电机启动电流、高频脉冲电流），可进一步补充需求以便优化方案。
