为什么电流互感器输出电流，罗氏线圈输出电压？—— 核心原理与应用差异解析

在电子测试测量、电力系统监测等领域，电流互感器（CT）和罗氏线圈（Rogowski Coil）是两种常用的电流测量器件。尽管二者均用于感应被测电流的变化，但输出信号形式截然不同：电流互感器通常输出标准小电流（如 5A、1A），而罗氏线圈则输出与电流变化率成正比的电压信号。这一差异并非设计巧合，而是由二者的工作原理、结构特性及应用场景需求共同决定的。本文将从核心原理出发，结合技术特性与实际应用，深入解析这一现象的本质。

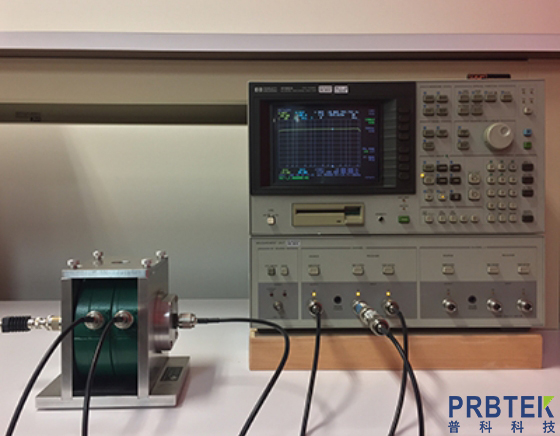

一、电流互感器（CT）：基于 “磁耦合 + 安匝平衡”，输出标准电流

电流互感器是一种基于电磁感应原理的变压器类器件，其核心设计目标是将高幅值电流按固定比例转换为可测量的标准小电流，方便仪表计量或保护装置采样。

1. 核心工作原理：电磁感应 + 安匝平衡

电流互感器的结构与变压器类似，由一次绕组（匝数少、导线粗，串联在被测电路中）、二次绕组（匝数多、导线细，连接测量仪表或负载）和闭合铁芯组成，核心遵循 “安匝平衡” 规律：

当被测电流 I₁通过一次绕组时，会在铁芯中产生交变磁通 Φ，根据电磁感应定律，二次绕组会感应出电流 I₂；

理想状态下，一次安匝数等于二次安匝数（N₁I₁ = N₂I₂），因此二次电流 I₂ = (N₁/N₂) I₁，即输出电流与被测电流成正比，比例由绕组匝数比决定。

2. 输出电流的关键原因

设计目标：标准化测量：电力系统和工业测试中，测量仪表、继电器等设备的输入通常标准化为 5A 或 1A（如指针式电流表、保护继电器），电流互感器通过匝数比精确转换，直接输出标准电流，无需额外转换电路，简化系统设计；

铁芯的磁饱和特性：闭合铁芯的磁导率高，能集中磁通，使二次电流与一次电流保持稳定的比例关系（在额定负荷内）。若输出电压，会因二次负载变化导致磁通饱和，破坏比例精度，而输出电流时，只要二次负载在额定范围内，安匝平衡即可维持，保证测量准确性；

安全需求：被测电路通常为高压（如 10kV、110kV 电力线路），电流互感器二次侧接地，且输出电流通过低阻抗负载（仪表线圈）形成回路，避免开路时产生高电压（二次开路会导致铁芯磁通饱和，感应出数千伏高压，危及人身和设备安全），因此设计为电流输出更符合安全规范。

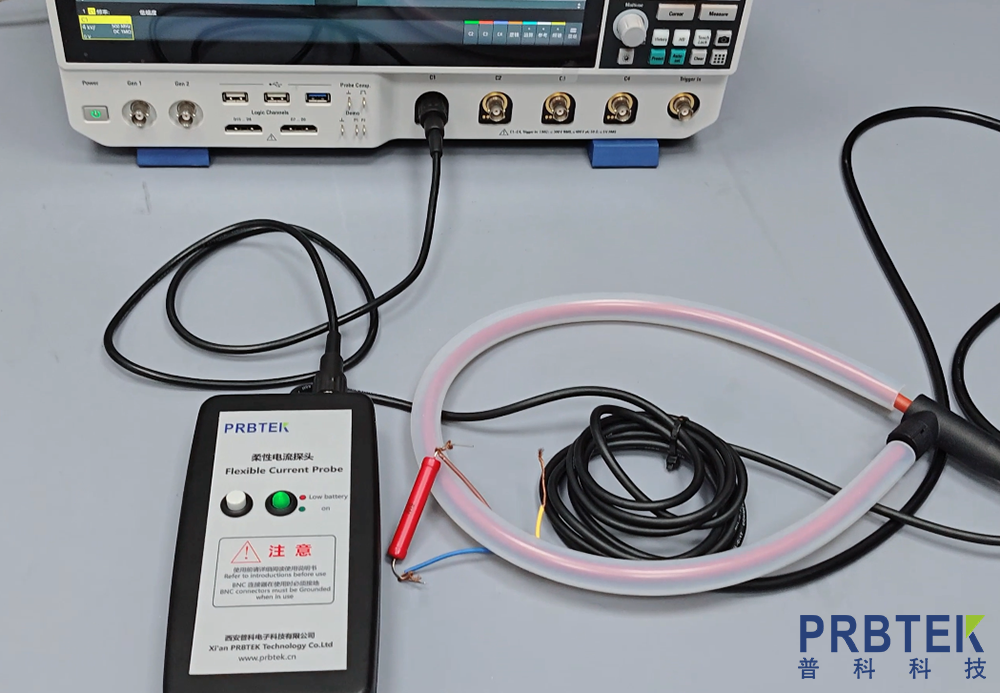

二、罗氏线圈（Rogowski Coil）：基于 “空气芯 + 电磁感应微分”，输出电压

罗氏线圈是一种空心螺线管式电流传感器，无闭合铁芯，由绝缘导线均匀绕制在非磁性骨架上组成，核心原理是 “电磁感应的微分特性”，输出与被测电流的变化率成正比的电压信号。

1. 核心工作原理：法拉第电磁感应定律的微分形式

根据法拉第电磁感应定律，线圈中感应电动势（电压）e 与穿过线圈的磁通量变化率成正比：e = -N (dΦ/dt)，其中 N 为线圈匝数；

当被测电流 I 通过线圈中心的载流导体时，会产生环绕导体的环形磁场，磁场线穿过罗氏线圈的每一圈绕组，形成磁通 Φ；

由于线圈采用空心结构（非磁性骨架），磁通 Φ 与被测电流 I 成正比（Φ = kI，k 为比例系数，与线圈尺寸、匝数相关），因此感应电压 e = -Nk (dI/dt)，即输出电压与被测电流的变化率（dI/dt）成正比。

2. 输出电压的关键原因

结构特性：无铁芯带来的灵活性与宽频特性：罗氏线圈无闭合铁芯，避免了铁芯的磁饱和、磁滞损耗和频率限制，使其具备极宽的测量带宽（从几 Hz 到 MHz 甚至 GHz）和大动态范围（可测量几 mA 到几十 kA 的电流），适合高频、脉冲电流测量（如电力电子设备的开关电流、雷击脉冲电流）；

微分输出的本质需求：由于无铁芯，磁场耦合强度弱于电流互感器，若设计为电流输出，需二次侧接极低阻抗负载，否则输出电流会随负载变化而失真；而输出电压信号时，可通过外部积分电路将 dI/dt 转换为与 I 成正比的电压（即 e 积分后得到 U ∝ I），既保留了宽频特性，又满足实际测量中对 “与电流成正比” 信号的需求；

应用场景的灵活性：罗氏线圈体积小、重量轻、无磁饱和，可灵活缠绕在被测导体上（无需断开电路），适用于临时测量、大截面导体测量或高频脉冲场景。输出电压信号便于与示波器、数据采集卡等设备直接连接（此类设备通常接收电压输入），配合积分模块即可完成精确测量，无需标准化负载，适配更多测试场景。

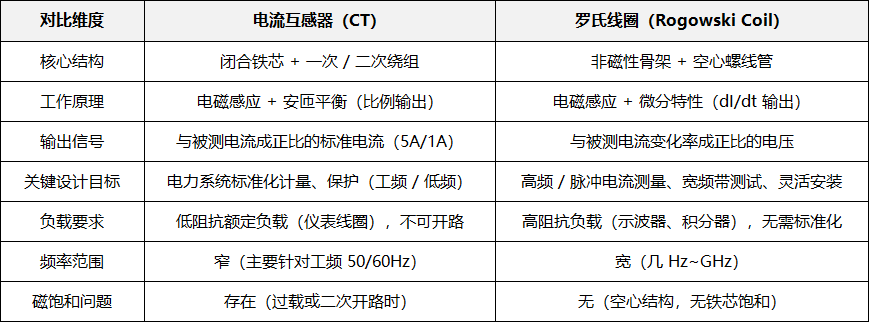

三、核心差异对比：为何输出形式截然不同？

本质而言，输出形式的差异是 “结构设计” 与 “应用场景” 的匹配结果：

电流互感器以 “铁芯 + 安匝平衡” 为核心，面向工频、标准化、高电压场景，输出电流既能保证测量精度，又能满足安全和设备兼容性需求；

罗氏线圈以 “空心 + 微分感应” 为核心，面向高频、宽动态、灵活安装场景，输出电压既能规避铁芯带来的频率限制，又能适配现代测试设备（示波器、DAQ）的输入需求，通过积分即可实现精准测量。

四、实际应用中的信号处理差异

1. 电流互感器的信号使用

直接接入标准化电流仪表（如 5A 输入的指针式电流表），直接读取被测电流；

若需接入示波器、ADC 等电压输入设备，需在二次侧串联一个高精度采样电阻（如 0.1Ω），将电流信号转换为电压信号（U = I×R），再进行采集。

2. 罗氏线圈的信号使用

若需测量电流的瞬时变化率（如脉冲电流的上升沿），可直接将输出电压接入示波器；

若需得到与被测电流成正比的信号，需串联专用积分器（有源积分或无源积分电路），将微分电压转换为比例电压（U ∝ ∫dI/dt dt = I），再用于测量或数据采集。

总结

电流互感器输出电流、罗氏线圈输出电压的核心原因的是：二者的结构设计、工作原理与应用场景的差异化需求。

电流互感器依赖闭合铁芯的磁耦合和安匝平衡，为满足电力系统标准化计量、保护及安全需求，设计为输出标准电流；

罗氏线圈采用空心结构，基于电磁感应的微分特性，为实现宽频带、无磁饱和、灵活安装的高频 / 脉冲电流测量，设计为输出电压信号。

在实际测试中，需根据测量场景（频率、电流范围、安装方式）和设备输入类型，选择合适的传感器：电力系统工频计量优先选电流互感器，电子设备高频脉冲测试或灵活安装场景优先选罗氏线圈（配合积分器使用）。
