示波器查看 0101 数字波形的完整操作指南

在数字电路测试中，“0101 波形” 本质是二进制数字信号（高电平 = 1、低电平 = 0）的交替输出，常见于 UART 串口通信、SPI 总线、数字逻辑信号传输等场景。示波器作为电子测试核心设备，需通过正确的探头连接、参数设置和波形解读，才能精准捕获并识别 0101 数字波形。本文结合PRBTEK 示波器探头（如高压衰减棒、电流探头、差分探头等）的适配特点，详细讲解操作步骤与专业技巧。

一、测试前准备：探头与设备的正确适配（关键前提）

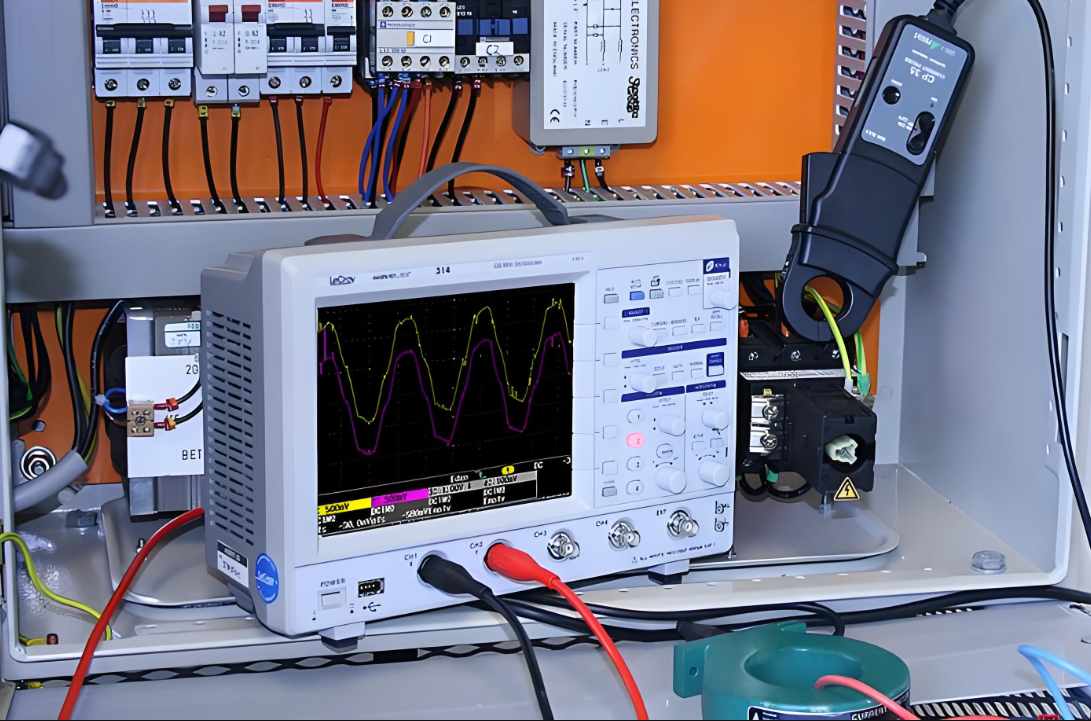

1. 选择合适的示波器探头

数字信号测量的核心是保证探头带宽、阻抗与信号特性匹配，避免波形失真：

普通数字信号（5V/3.3V TTL/CMOS，频率≤100MHz）：优先使用普科科技 / PRBTEK 无源电压探头（如 PK6000系列），带宽建议≥200MHz（满足 “探头带宽≥3 倍信号最高频率” 原则），阻抗选择 1MΩ/10X 衰减模式，减少对被测电路的负载影响。

高压数字信号（如工业控制中的 24V 逻辑信号）：需搭配普科科技 / PRBTEK 高压衰减棒（如PKHV系列，衰减比 1000:1），确保探头耐压值≥2 倍被测信号峰值，避免高压损坏设备或人员。

差分数字信号（如 RS485、CAN 总线的 01 交替信号）：使用普科科技 / PRBTEK 差分探头（如 PKDV5000系列），抑制共模干扰，精准捕获正负信号线之间的电压差波形（差分信号的 “1” 对应正压差，“0” 对应负压差或零压差）。

高频数字信号（≥50MHz，如 DDR 内存信号）：选择普科科技 / PRBTEK 有源探头（如 PKC8030L），低输入电容（≤1pF）可减少对高频信号的畸变，保证 01 交替波形的边沿完整性。

2. 探头校准与连接规范

连接前通过示波器 “探头校准信号”（通常为 1kHz/5V 方波）校准探头衰减比和补偿电容：调整探头侧面的补偿旋钮，使校准波形的上升沿无过冲、下降沿无振荡，确保 01 波形的高 / 低电平识别准确。

探头接地夹尽量靠近被测信号的接地端（距离≤3cm），避免长地线引入干扰；测试高压信号时，需确保探头接地可靠，且操作人员佩戴绝缘手套。

连接被测信号：将探头探针接触数字信号输出引脚（如单片机 IO 口、总线接口），确认探头与示波器通道的衰减比设置一致（如探头 10X 衰减，示波器通道需对应设置为 10X，否则波形幅度显示错误）。

二、示波器参数设置：快速捕获 0101 交替波形

1. 通道设置：匹配信号特性

耦合方式：选择 “DC 耦合”（捕获包含直流分量的数字信号，如 TTL 信号的高电平 5V、低电平 0V）；若信号中存在低频干扰，可尝试 “AC 耦合”（滤除直流分量，仅显示交流变化的 01 交替部分）。

量程（Volt/Div）：根据被测信号的幅度设置，使波形占示波器屏幕垂直方向的 1/2~2/3。例如：测试 5V TTL 信号时，设置为 1V/Div（高电平显示 5 格，低电平显示 0 格，清晰区分 0 和 1）；测试 24V 工业逻辑信号时，设置为 5V/Div（搭配 100:1 高压衰减棒，实际信号幅度 = 屏幕显示值 ×100）。

带宽限制：普通数字信号关闭 “带宽限制”（Full Bandwidth），确保波形边沿细节；若存在高频噪声，可开启 20MHz 带宽限制，过滤干扰但不影响 01 交替的基本波形。

2. 时基设置：显示完整的 01 交替周期

时基（Time/Div）决定波形在水平方向的显示密度，核心是让屏幕显示 2~3 个完整的 01 交替周期：

若已知信号频率（如串口通信 9600bps，每个比特位周期≈104μs，01 交替时周期 = 2×104μs≈208μs），时基设置为 “50μs/Div”（屏幕水平 10 格可显示 500μs，包含 2 个完整周期）。

未知频率时：先设置为 “Auto” 自动时基，待捕获波形后调整为 “10μs/Div~1ms/Div”（根据波形疏密调整），确保 01 交替的高电平（1）和低电平（0）清晰分离，无重叠或过度拉伸。

3. 触发设置：稳定锁定 01 波形

触发是避免波形滚动、实现稳定显示的关键，针对 0101 交替波形的触发技巧：

触发源：选择连接探头的通道（如 CH1），确保触发信号来自被测 01 信号。

触发类型：选择 “边沿触发”（最常用），触发条件设置为 “上升沿” 或 “下降沿”（01 交替波形的上升沿对应 0→1，下降沿对应 1→0）。

触发电平：设置在信号高电平和低电平的中间值（如 5V TTL 信号设置为 2.5V，24V 逻辑信号设置为 12V），确保示波器能稳定捕获每个 0→1 或 1→0 的转换边沿。

触发模式：选择 “Normal” 模式（无信号时屏幕无波形，有信号时稳定显示）；若信号幅度不稳定，可选择 “Auto” 模式（确保示波器始终有波形输出，便于调整参数）。

4. 其他辅助设置

开启 “峰值检测” 或 “平均采样” 模式：减少高频噪声对波形的干扰，使 01 波形的高 / 低电平更平滑。

调整波形亮度和对比度：确保波形与背景区分清晰，便于后续测量和解读。

三、波形解读：识别 0101 数字信号的核心特征

1. 基础特征判断

高电平（1）与低电平（0）：数字信号的 01 交替表现为 “高电平段→低电平段→高电平段” 的循环，通过示波器的 “测量” 功能（Voltage→Peak-Peak 或 Average）可读取高电平电压（如 TTL 信号≈5V）和低电平电压（如 TTL 信号≈0V），确认信号是否符合标准（如 CMOS 信号高电平≥3.3V，低电平≤0.8V）。

周期与频率：0101 交替波形的周期（T）是 “一个高电平 + 一个低电平” 的总时间，通过示波器 “测量” 功能（Time→Period）读取，频率 f=1/T。例如：周期 200μs 对应频率 5kHz，即每秒完成 2500 次 01 交替。

占空比：高电平时间占一个周期的比例，01 对称交替时占空比≈50%（如方波）；若占空比偏离 50%（如高电平 100μs、低电平 300μs），仍可通过高 / 低电平交替判断 01 序列，但需注意是否为信号失真或故意设计的非对称波形。

2. 特殊场景下的 01 波形解读

串口 UART 信号的 0101 波形：串口通信的 “0101” 通常是数据位（如 ASCII 码 0x55 对应二进制 01010101），波形特征为 “起始位（低电平 0）→8 位数据位（01010101）→停止位（高电平 1）”，通过时基放大可观察到每个比特位的 0/1 状态，结合波特率计算（如 9600bps 对应每个比特位 104μs），可验证数据传输是否正确。

差分信号的 0101 波形：如 CAN 总线的 CAN_H 和 CAN_L 信号，01 交替时表现为 “CAN_H 高于 CAN_L（差分电压 + 2V，对应 1）→CAN_H 低于 CAN_L（差分电压 - 2V，对应 0）” 的交替，使用差分探头可直接捕获差分电压波形，避免共模干扰导致的 01 识别错误。

高压数字信号的 0101 波形：搭配高压衰减棒后，示波器显示的波形幅度需乘以衰减比（如 100:1 衰减棒，屏幕显示 0.5V 对应实际 50V），高电平对应 1、低电平对应 0，需确认实际电压是否在被测设备的额定范围内。

3. 常见波形失真与排查

波形边沿模糊、过冲 / 振荡：可能是探头带宽不足或补偿电容未校准，更换更高带宽探头并重新校准补偿旋钮；若为高频干扰，可缩短探头地线或使用屏蔽线。

高 / 低电平幅度异常（如 TTL 信号高电平仅 3V）：可能是探头衰减比设置错误（如探头 10X 未在示波器中对应设置），或被测电路负载过重，检查探头设置并更换低输入电容的探头。

无法捕获稳定波形：可能是触发电平设置不当（如高于高电平或低于低电平），调整触发电平至信号幅度中点；若信号频率过低，可降低时基或开启 “慢扫描” 模式。

四、进阶技巧：普科科技 / PRBTEK 探头的优化使用

1. 高压衰减棒的精准测量

测试高压 01 信号（如 1kV 脉冲信号）时，高压衰减棒需配合示波器 “高压通道” 或普通通道使用，设置衰减比后，通过 “测量→电压→峰值” 计算实际信号幅度（实际幅度 = 屏幕显示峰值 × 衰减比），避免高压信号误判。

2. 差分探头的共模抑制能力发挥

测量差分 01 信号时，将差分探头的 “+”“-” 探针分别连接被测信号的正负端，接地夹连接系统地，开启探头 “共模抑制” 功能（CMRR≥80dB@1MHz），可有效过滤电源干扰、地线噪声，使 01 交替的差分波形更纯净。

3. 波形存储与分析

通过示波器的 “存储” 功能（Save/Recall）保存 0101 波形数据（如 CSV 格式），结合配套分析软件，可进行离线的周期、占空比、电平精度等参数统计，生成测试报告，适用于产品研发或质量检测场景。

五、总结

示波器查看 0101 数字波形的核心是 “探头适配 + 参数精准设置 + 波形特征解读”：首先根据信号的电压等级、频率、类型（单端 / 差分）选择合适的探头，确保测量无失真；其次通过通道耦合、时基、触发设置快速捕获稳定波形；最后结合数字信号的高 / 低电平、周期、占空比等特征，识别 01 交替规律。

在实际测试中，需注意探头校准、接地规范和高压安全，同时充分利用探头的带宽、衰减比、共模抑制等优势，可大幅提升 0101 波形的测量精度和效率，适用于数字电路研发、工业控制、通信设备测试等多个领域。
