如何选对示波器探头？五步搞定探头选型

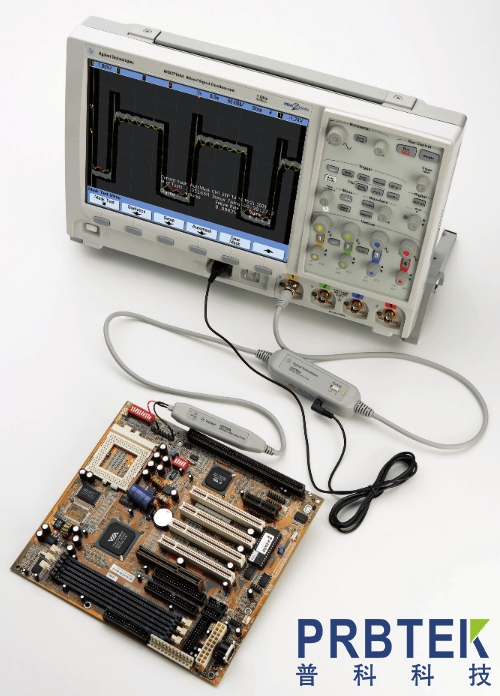

一、确认接口兼容性，保证硬件可以正常使用

选型第一步先看物理接口，探头和示波器接口必须匹配。常见接口有 BNC 通用接口、TekVPI、TekProbe、TekConnect 等专用探头接口。普通无源探头大多直接 BNC 直插；有源探头、差分探头、电流探头很多是专用接口，部分型号还需要外接供电或者专用适配器，即便带宽参数看着合适，接口不匹配就无法工作，这点一定要优先核对。

二、理清被测信号，确定探头大类

搞清楚要测什么信号，才能选对探头类型。需要重点关注：测量对象是电压还是电流、信号频率、信号幅值大小、信号源阻抗，还有信号是单端信号还是差分信号。

无源电压探头：适合普通单端电压测量，无需供电，性价比高，是日常调试最常用；

有源电压探头：输入电容小，适合高频、小信号测试；

差分探头：专门测差分信号，也可以在浮地、共模干扰大的场景下测非地参考信号；

电流探头：用于抓取回路电流波形，完成电流测试。

如果信号是浮地、存在很高共模电压，普通单端探头会带来安全隐患和巨大测量误差，就不能继续使用普通无源探头，需要更换差分探头。

三、带宽与上升时间，决定测量的保真度

带宽是探头最受关注的参数，探头带宽不能低于示波器带宽，同时要匹配被测信号。通用经验：示波器 + 探头组合总带宽，建议是被测信号最高频率的3‑5 倍。针对脉冲信号，要看上升时间。整套系统总上升时间，至少要达到被测脉冲上升时间的 3‑5 倍。

举个例子：如果你要观测 100MHz 的脉冲信号，整套系统带宽建议至少 300‑500MHz。如果带宽不足，会直接把信号边沿变缓，幅度被压低，看到的波形是失真后的假象，无法还原电路真实状态。

四、动态范围与负载效应，避免把电路测 “坏”

第一要看动态范围：被测信号最大、最小电压，必须落在探头的量程范围内。超量程轻则波形削波，重则直接损坏探头。第二重视负载效应：探头接入电路，本身就相当于给待测点并联了电阻和电容。高阻抗节点、高频信号测试时，探头的输入 RC 参数会改变原有电路工作状态，造成波形偏移、振荡。高频测试尽量选用输入电容更低的探头，减少对待测电路的负载干扰。

五、物理适配，匹配你的测试场景

参数全部达标，还要看实际好不好接。根据电路板测试点状态，选择合适配件：细长探针、接地弹簧、地线夹、各类适配器。高频测量时，长地线夹会引入明显的振荡噪声，优先使用短接地弹簧。如果测试点密集狭小，需要细小探头尖端，防止相邻引脚短路。硬件配件选择不当，会直接引入额外噪声，白白浪费探头本身的性能。

总结

探头选型并不是只看带宽一个指标。接口匹配是前提，信号类型定探头大类，带宽上升时间保障波形保真，动态范围防止损坏设备，物理配件保障现场可测。五个步骤完整评估，才能充分发挥示波器性能，拿到真实可信的测试波形。
