示波器无源探头接地弹簧环(接地环)完整使用教程

一、安装步骤

1.拆除原有配件

拔下探头前端的信号挂钩（抓钩）；拆掉整条鳄鱼夹长线地线。

2.套上接地环

将金属弹簧接地环直接套在探头最前端的金属屏蔽套筒（接地环）上，旋转 / 按压保证金属充分接触，不能松动、不能隔着塑料。

3.露出探针针尖

探针尖伸出来，作为信号输入端；接地弹簧末端就是参考地。

结构关系：探针针尖 = 信号 +；弹簧环 = 信号地

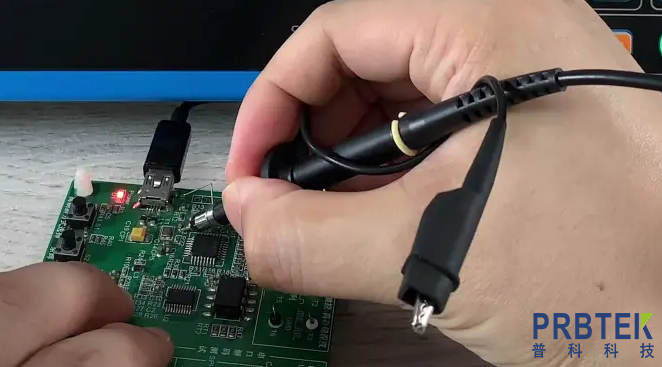

二、正确测量接法

✅ 理想布局：测点与地尽量相邻

探针针尖 → 被测信号点（例如电源输出、时钟引脚）

接地弹簧末端 → 紧邻测点的 GND 焊盘（优先滤波电容负极）

针尖和弹簧接地端两个接触点距离越近越好，最好小于 5mm。

❌ 严禁：探针戳 A 点，弹簧接地接到很远的地线，失去短接地意义。

三、什么时候必须用接地环？（低压场景）

测量电源纹波（DC-DC/LDO 输出噪声）【最常用场景】

高速数字信号、开关节点（边沿快、容易出现假振铃）

小信号 mV 级测量，波形毛刺多、噪声异常大

带宽＞20MHz 信号测量

四、什么时候继续用鳄鱼长线？

低频慢信号、直流静态电压测量

测点和就近地焊盘距离很远，弹簧够不着

需要悬空远距离测量，追求操作方便，不苛求高频精度

五、配套示波器推荐设置（低压纹波测试标配）

探头档位：10X，示波器通道探头衰减同步设置 10X

耦合：AC 耦合（观察纹波，滤除直流大电压）

开启 20MHz 带宽限制（大幅削减空间射频干扰）

提前完成探头补偿校准（探头上机第一件事）

六、高频踩坑警告

1.接触一定要干净：焊盘氧化、阻焊油、绿油必须刮开，弹簧接触绝缘层 = 地线开路，波形完全错误。

2.不要强行掰弯接地弹簧！变形后电感上升、弹性变差，噪声重新变大。

3.安全提醒：这款短接地配件只用于低压电路；不要用来测量市电高压！高压测量务必使用原厂绝缘地线夹。

4.如果 PCB 测点附近没有裸露地焊盘：优先刮开一小块表层地铜皮，不要拉长导线转接接地环。

七、最简操作口诀

拆钩、拆长线，套上接地弹簧；针尖碰信号，弹簧就近搭地；两点紧挨着，开启 20M 带宽。
