使用Pico Scope时如何正确连接示波器探头

Pico Scope（派科示波器）多为 USB 便携式类型，探头连接需适配单端电压、差分信号、电流信号等不同测量场景，同时做好接地与软件匹配，才能保证测量精准。以下是分场景的详细连接步骤及注意事项：

1. 通用单端电压探头连接（最常用场景）

这种连接方式适用于普通电路板信号、传感器输出等单端电压信号测量，操作简单，是日常测试的主流方式。

(1) . 示波器与探头对接：Pico Scope 的通道接口多为 BNC 类型，将电压探头的 BNC 接头对准示波器对应通道（如 Channel A）接口，顺时针旋转直至拧紧，确保接口接触良好，避免信号传输中断。

(2) . 探头与被测电路连接：将探头前端的探针对准被测信号点，比如电路板上的芯片引脚、信号线等；同时必须将探头尾部的接地夹可靠连接到被测电路的参考地（GND），接地夹连接越近被测点，测量时的干扰越小，信号越稳定。

(3) . 探头衰减档位匹配：若探头有 1X/10X 衰减档位，需根据被测信号电压调整。测量高电压信号时选 10X 档，低电压小信号选 1X 档，且要在 Pico Scope 软件（6 或 7 版本）中对应设置衰减比，避免幅值测量误差。

2. 差分信号探头连接（如 RS - 485、差分总线场景）

像 RS - 485 这类差分信号，需测量两根信号线的电压差，普通单端探头易受干扰，需用差分探头或双单端探头组合连接。

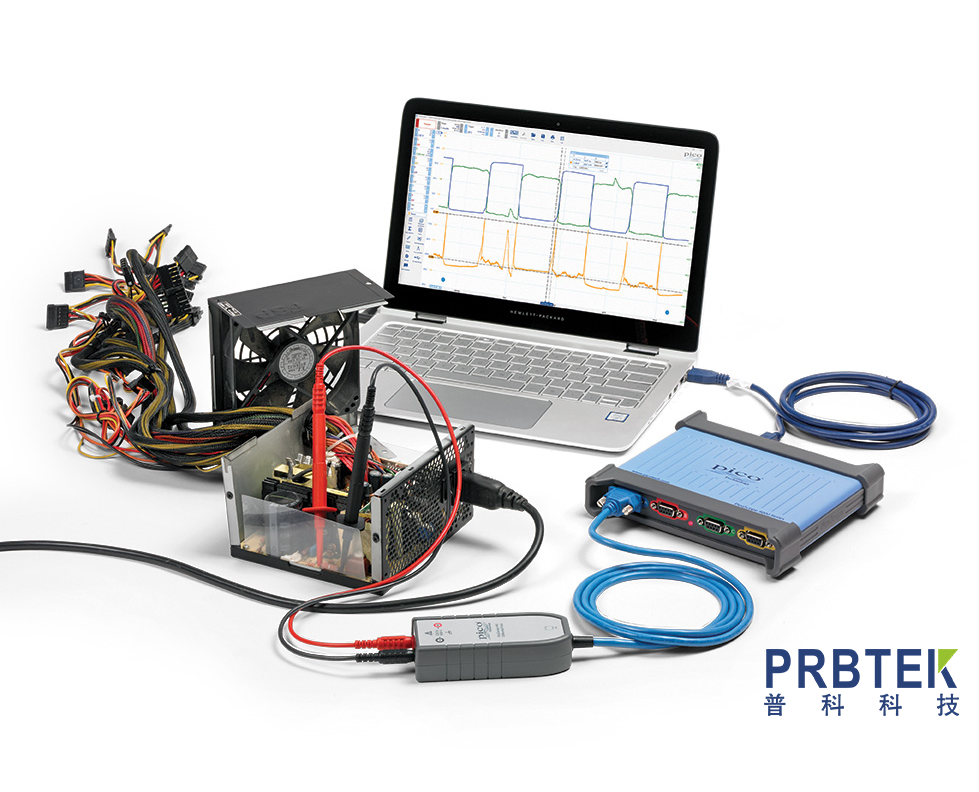

(1) . 专用差分探头连接：将差分探头的两个信号输入端分别接 RS - 485 的 A 线和 B 线，探头的接地端接电路参考地；再将探头输出端接入 Pico Scope 的单个通道，最后在软件中确认差分测量模式，直接读取差分波形。

(2) . 双单端探头组合替代：若没有差分探头，可选用两个同型号单端探头，分别接入示波器的两个通道（如 Channel A 接 A 线，Channel B 接 B 线），且两个探头的接地夹都接参考地。之后在 Pico Scope 软件中添加数学通道，设置为 “ChA - ChB”，即可通过该数学通道获取差分信号波形。

3. 电流探头连接（如电源回路、电机电流测量）

测量电路中的电流信号时，需搭配专用电流探头，其连接核心是保证电流回路完整且探头耦合良好。

(1) . 探头与示波器连接：将电流探头的输出端通过适配线接入 Pico Scope 的通道接口，部分电流探头需额外连接电源，需确保供电正常。

(2) . 探头与被测线路耦合：打开电流探头的钳形夹，将被测导线夹在钳口中心位置，闭合钳口并确认卡扣锁紧，避免测量过程中探头松动。注意钳口需清洁无杂物，防止影响磁耦合效果，进而导致测量偏差。

(3) . 软件校准与参数设置：打开 Pico Scope 软件后，对电流探头进行校准操作；再根据被测电流大小设置合适的电流量程，确保波形能完整显示在屏幕内。

4. 特殊场景连接（如 BNC 转接头适配）

若被测设备接口为 SMA 类型（如部分高频模块），而探头为 BNC 接口，需使用 BNC 转 SMA 转接器。先将转接器牢固连接到探头，再接入被测设备的信号端；同时接地夹仍需可靠接地，转接处尽量减少线缆长度，避免高频信号衰减。

连接后的关键校验步骤

1. 信号预览：打开 Pico Scope 软件并选择对应设备，点击运行按钮，观察是否能捕获到稳定信号，若波形杂乱，优先检查接地夹是否接好。

2. 探头校准：部分 Pico Scope 型号支持自动探头补偿，连接后可通过软件中的校准功能，补偿探头的频率响应误差，尤其使用 10X 档位或长期未使用的探头时，校准步骤不可或缺。

3. 接口检查：确认所有连接处无松动、短路情况，避免因接口接触不良导致测量数据失真，甚至损坏探头或示波器。
