近场探头核心原理：到底探测电场还是磁场？

在电子测量测试领域，近场探头是 EMC（电磁兼容）测试、高频信号诊断的核心工具，广泛应用于电路板干扰定位、设备电磁辐射检测等场景。不少工程师在使用过程中会产生核心疑问：近场探头探测的是电场还是磁场？其实答案并非非此即彼 ——近场探头分为电场探头、磁场探头两类，部分高端型号可实现电场 + 磁场一体化探测，其工作原理与应用场景直接挂钩。本文为您详细拆解核心原理、分类及选型逻辑。

一、核心原理：电场与磁场的近场探测本质

要理解近场探头的探测对象，首先需明确 “近场” 的物理特性：在电磁辐射源附近（通常距离源小于 λ/2π，λ 为信号波长），电场（E 场）和磁场（H 场）相互独立，且能量以储能形式为主，而非远场的辐射形式。近场探头正是利用电磁感应或电容耦合原理，分别捕捉这两种场的信号：

1. 电场探测原理：基于电容耦合效应。电场探头的感应部分（如金属杆、片状电极）与被测物体形成微小电容，当周围存在电场时，电极会感应出相应的电荷变化，通过探头内部电路转化为可测量的电压信号，从而反映电场强度与频率特性。

2. 磁场探测原理：基于电磁感应定律。磁场探头的核心是闭合线圈（多为小尺寸环形线圈），当线圈处于变化的磁场中，会产生感应电动势（法拉第电磁感应定律），感应信号的幅度与磁场强度、线圈匝数、信号频率正相关，最终通过示波器等设备读取。

简单来说：电场探头 “感知” 电荷变化，磁场探头 “捕捉” 磁通量变化，二者针对不同类型的电磁信号，形成互补探测体系。

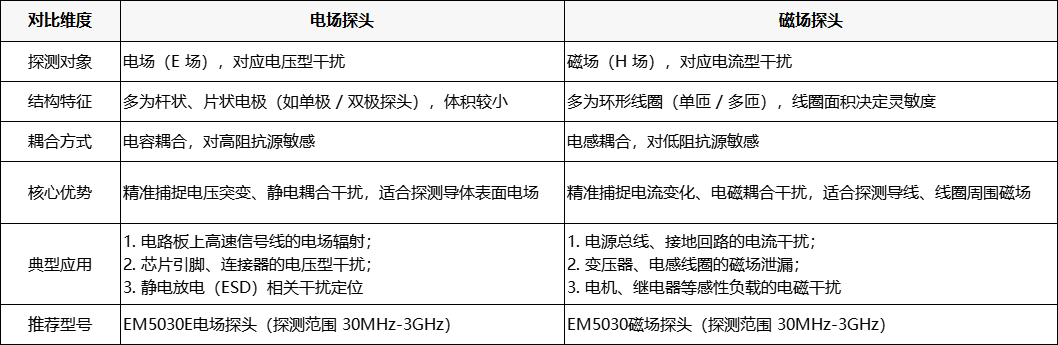

二、电场探头 vs 磁场探头：关键差异与应用场景

补充说明：一体化近场探头

随着测试需求的精细化，部分高端近场探头集成了电场和磁场探测单元，可通过切换模式同时捕捉两种场信号，无需频繁更换探头，大幅提升 EMC 测试效率，尤其适合复杂电磁环境下的干扰定位。

三、工程实践：如何快速判断探测需求？

在实际测试中，选择电场还是磁场探头，可根据干扰类型和测试目标快速判断：

1. 若需定位 “电压相关干扰”（如信号线串扰、芯片辐射、静电干扰），优先选用电场探头；

2. 若需定位 “电流相关干扰”（如电源回路噪声、电机驱动电流干扰、线圈磁场泄漏），优先选用磁场探头；

3. 若不确定干扰类型（如 EMC 预兼容测试），建议使用一体化近场探头，或搭配电场 + 磁场探头组合，全面覆盖探测场景。

例如：在测试某开关电源的电磁干扰时，使用磁场探头可定位电源输入输出线的电流噪声，使用电场探头可探测功率器件的电场辐射，二者结合能快速锁定干扰源的核心位置。

四、总结

近场探头的探测对象并非单一，而是根据结构设计分为电场探头和磁场探头，分别针对电场和磁场信号实现精准捕捉。在工程实践中，需根据干扰类型、测试目标选择合适的探头类型，或采用一体化探头实现全面探测。
