使用示波器检测电路波形:10 个关键注意事项,精准避坑!

一、开篇：示波器检测的核心意义与避坑必要性

示波器是电路调试、故障排查的 “眼睛”，能直观呈现电压 / 电流的动态变化，但操作不当易导致测量失真、设备损坏甚至人身安全风险。无论是电子工程师、维修人员还是电子爱好者，掌握正确的检测注意事项，才能让波形数据真实反映电路状态，避免误判问题。本文从安全、操作、参数、解读四大维度，梳理 10 个关键注意点，帮你高效完成波形检测。

二、安全第一：避免设备损坏与人身风险

确认电压匹配，杜绝超量程测量

示波器探头和主机都有额定输入电压（如常见的 400V CAT II），检测前需确认被测电路电压≤额定值，尤其是高压电路（如市电 220V、工业设备 380V），需搭配高压探头（如 1000:1 分压探头），严禁用普通探头直接测高压，否则会击穿探头或主机，引发触电。

接地规范，防止短路与干扰

示波器探头的接地夹必须可靠连接到电路的 “真实地”（如电源负极、电路板接地平面），且接地引线尽量短（≤3cm）。若接地不良或未接地，不仅会导致波形失真（如出现大幅杂波），还可能因探头地线与电路形成环路，引发短路或触电风险。

断电接线，热插拔需谨慎

检测低压小信号电路（如 5V 单片机电路）可带电接线，但高压、大功率电路必须先断电，待电容放电完成后再连接探头，避免接线时短路打火。部分高端示波器支持热插拔探头，但普通示波器建议关机后插拔，防止损坏探头接口或主机。

三、探头设置：决定波形准确性的关键步骤

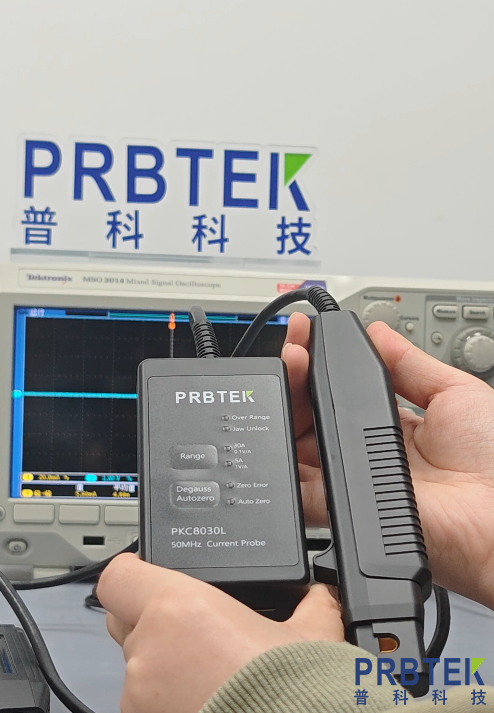

选择合适探头类型与衰减比

普通信号（如 0-10V 电压）：用无源探头（常见 10:1 衰减比），兼顾带宽与便利性；

微弱信号（如 mV 级传感器信号）：用有源探头或差分探头，减少衰减，提升灵敏度；

高压 / 隔离信号（如变频器输出）：用差分探头，避免共模干扰，保障安全。

同时需在示波器主机中对应设置探头衰减比（如探头拨到 10:1，主机也要选 10:1），否则测量电压值会偏差 10 倍（如实际 5V，显示 0.5V）。

探头校准，消除系统误差

每次使用前（尤其是更换探头或主机后），需用示波器自带的校准信号（通常是 1kHz、3V 方波）校准探头。将探头接校准信号输出端，调节探头侧面的校准旋钮，直到屏幕显示标准方波（无过冲、无畸变），确保探头的频率响应和衰减比准确。

探头连接：减少接触电阻与干扰

优先用探头的弹簧针或钩形头接触被测点，避免用手直接握持探头金属部分（人体感应会引入杂波）；若被测点密集，可更换小型探头尖，防止短路相邻焊点。对于高频信号（如 > 100MHz），需使用探头的接地弹簧（而非长接地夹），缩短接地环路，减少高频干扰。

四、参数调节：让波形 “清晰可见、真实可信”

合理设置垂直档位（V/div）与耦合方式

垂直档位：根据被测信号幅度选择，让波形占满屏幕垂直方向的 2/3~3/4（如测 5V 方波，选 1V/div，波形高度约 5 格，便于读数），避免档位过大导致波形过矮（看不清细节），或档位过小导致波形溢出屏幕（失真）。

耦合方式：

测交流信号（如音频、射频）：选 “AC 耦合”，过滤直流分量，聚焦交流变化；

测直流 + 交流叠加信号（如电源纹波）：选 “DC 耦合”，保留完整信号；

消除高频杂波：选 “LF Reject”（低通滤波），过滤无关高频干扰。

精准调节水平时基（Time/div）与触发方式

水平时基：根据信号频率选择，让屏幕显示 2~3 个完整波形（如测 50Hz 工频信号，选 10ms/div，屏幕可显示 2 个周期；测 1MHz 方波，选 0.5μs/div，显示 3 个周期），便于观察波形形状和周期。

触发方式：

稳定显示重复信号（如正弦波）：选 “边沿触发”，触发源选被测通道，调节触发电平至波形幅度的 1/2 处；

捕捉单次信号（如故障脉冲）：选 “单次触发”，提前设置触发电平，等待信号触发后冻结波形；

避免干扰触发：若波形跳动，可提高触发灵敏度或使用 “视频触发”“脉冲触发”。

五、波形解读与细节把控：避免误判

关注波形失真与干扰，排查原因

若屏幕显示的波形与预期不符（如方波变成锯齿波、正弦波出现杂波），需排查：

探头衰减比是否与主机匹配；

接地是否良好（长地线易引入干扰）；

示波器带宽是否满足信号频率（带宽应≥信号最高频率的 3~5 倍，否则高频成分被衰减）；

探头是否损坏（可换备用探头测试）。

记录关键参数，结合电路原理分析

检测时不仅要观察波形形状，还要记录核心参数：峰峰值（Vpp）、有效值（Vrms）、频率（f）、周期（T）、上升时间（tr）等，结合电路原理判断是否正常（如电源纹波应≤100mVpp，电机驱动信号上升时间应符合器件要求）。若发现异常，可对比正常电路的波形，定位故障点（如放大电路输出波形失真，可能是三极管偏置电压异常或放大器饱和）。

六、总结：示波器检测的 “核心原则”

示波器检测的关键的是 “安全、精准、抗干扰”：先确认电压与接地安全，再通过探头校准和参数调节让波形清晰真实，最后结合电路原理解读波形。记住 “档位匹配、接地要短、校准必做、触发稳定” 四大口诀，就能有效避免大部分测量误差，让示波器真正成为电路调试的 “得力助手”。
