电流探头和电流放大器的区别

一、开篇：为何要分清电流探头和放大器？

在电子测量、电路调试、工业检测等场景中，电流探头和放大器都是常用的信号处理设备，但二者功能定位、应用场景截然不同。很多新手容易混淆，导致测量误差、设备损坏甚至检测失效。本文将从定义、核心功能、工作原理、适用场景、关键区别五大维度，用通俗语言拆解二者差异，帮你快速选对设备。

二、核心概念：先搞懂 “各自负责什么”

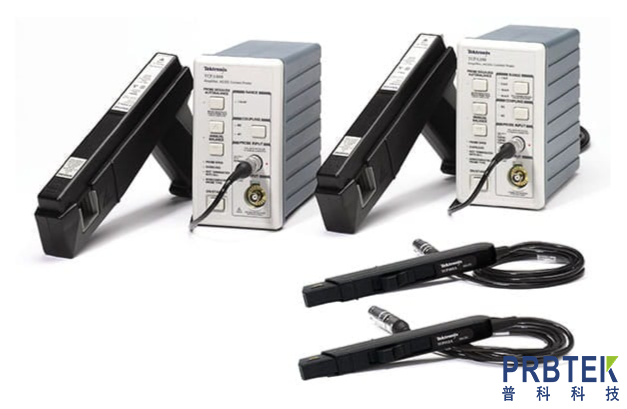

1. 电流探头：“电流信号的‘转换器’”

定义：电流探头是一种专门用于测量电流信号的传感器件，核心作用是将难以直接测量的电流（如交流电流、直流电流、脉冲电流）转换为易于采集的电压信号，再传输给示波器、万用表等测量仪器。

核心功能：聚焦 “电流→电压” 的转换，不放大信号（部分带微弱增益，本质仍是转换），重点解决 “电流无法直接测量” 的问题。

工作原理：主流分为两类

罗氏线圈式：基于电磁感应，测量交流电流，无插入损耗；

霍尔效应式：基于霍尔元件，可测交直流电流，需供电但测量范围更广。

2. 放大器：“弱信号的‘助推器’”

定义：放大器是一种电子器件，核心作用是放大微弱电信号的幅度（电压、电流或功率），同时尽可能保持信号的波形、频率等特性不变，让微弱信号达到测量仪器可识别、可分析的水平。

核心功能：聚焦 “信号幅度放大”，不改变信号类型（电压还是电压，电流还是电流），重点解决 “信号太弱无法检测” 的问题。

工作原理：通过晶体管、运算放大器等核心元件，利用电源提供的能量，将输入的微弱信号按固定增益（放大倍数）放大，输出幅度更高的信号。常见类型有电压放大器、电流放大器、功率放大器等。

三、关键区别：一张表看懂核心差异

四、实际应用：如何选对设备？

1. 选电流探头的情况：

你需要测量的是 “电流”，而示波器、万用表等常用仪器只能直接测电压；

例如：检测电机运行时的工作电流、测量开关电源的纹波电流、调试变频器的输出电流。

2. 选放大器的情况：

你需要测量的信号本身是电压 / 电流，但幅度太弱（如几毫伏、几微安），仪器无法准确识别；

例如：将温度传感器输出的 0-10mV 电压信号放大到 0-5V，方便数据采集器读取；将麦克风的微弱音频信号放大，驱动扬声器；放大射频模块的微弱接收信号，提升通信距离。

3. 特殊情况：二者可搭配使用

场景：需要测量微弱的电流信号（如微安级），且仪器灵敏度不足；

方案：先用电流探头将微弱电流转换为微弱电压，再用放大器将电压信号放大，最后输入测量仪器。

五、常见误区：避开这些认知错误

误区 1：“电流探头就是放大器”—— 错！电流探头核心是 “转换”，放大器核心是 “放大”，信号类型改变是关键区别；

误区 2：“放大器能测电流”—— 错！放大器只能放大已有的电流信号，不能将电压转换为电流，也无法直接测量电流；

误区 3：“不用电流探头，用放大器也能测电流”—— 错！放大器无法直接处理电流信号，必须先通过电流探头转换为电压，再放大。

六、总结：核心结论

电流探头和放大器的本质区别在于核心功能不同：电流探头是 “信号转换器”，解决 “电流无法直接测量” 的问题；放大器是 “信号助推器”，解决 “信号太弱无法检测” 的问题。

选择时只需记住：测电流，用探头；信号弱，用放大。如果是微弱电流测量，则可二者搭配使用，兼顾转换与放大需求。
