罗氏线圈开口处靠近电流易受干扰：原因、影响与抗干扰对策​

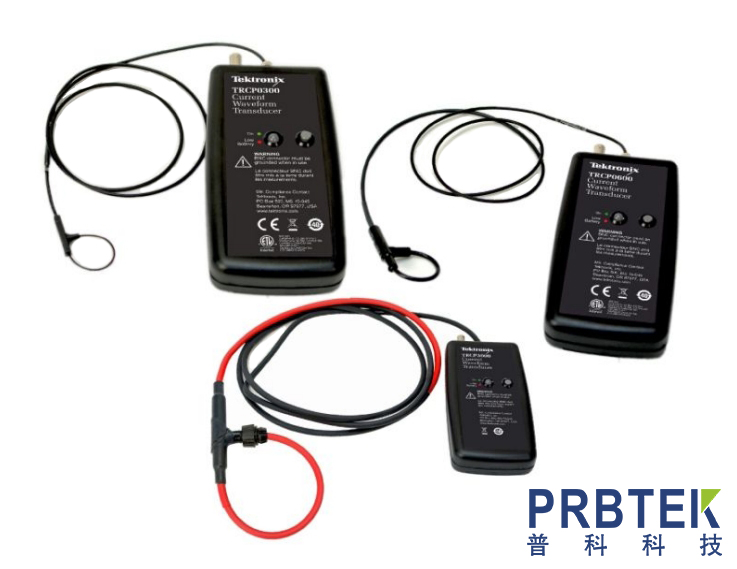

在电力系统、工业控制及电子测量领域，罗氏线圈（Rogowski Coil）凭借非接触式测量、宽量程、无磁饱和等优势，成为交流电流与脉冲电流测量的重要工具。然而，其 “开口式” 结构在靠近电流时却容易受到干扰，导致测量精度下降甚至数据失真，给工程实践带来挑战。本文将从罗氏线圈的工作原理切入，深入解析开口处抗干扰能力弱的根源、干扰造成的实际影响，并提供针对性的抗干扰解决方案。

一、罗氏线圈的工作原理与开口设计的必要性

要理解开口处的干扰问题，首先需明确罗氏线圈的核心工作逻辑。罗氏线圈本质是一种空心环形线圈，基于电磁感应原理实现电流测量：当被测电流通过线圈中心的导体时，会在周围产生交变磁场，磁场穿过线圈的环形面积，使线圈两端感应出与电流变化率成正比的电压信号；通过对该电压信号积分，即可还原出被测电流的波形与幅值。

传统的闭口式罗氏线圈虽抗干扰能力较强，但存在明显局限性 ——无法在不断电的情况下套入或取出被测导体，这在高压电力系统、工业设备在线监测等场景中极不便利。为解决这一痛点，工程师设计出开口式罗氏线圈：将环形线圈从直径方向拆分，分为两个半环结构，使用时通过卡扣或螺栓拼接成完整圆环，套在被测导体外；需要拆卸时，只需打开拼接处即可。这种设计极大提升了操作灵活性，成为工业现场的主流选择，但也为干扰问题埋下了隐患。

二、开口处靠近电流易受干扰的核心原因

当开口式罗氏线圈靠近被测电流（或周围存在其他干扰电流）时，开口处的抗干扰能力远弱于闭口部分，主要源于以下三方面的 “结构缺陷” 与 “电磁特性矛盾”：

1. 磁路不连续：干扰磁场易 “侵入”

闭口式罗氏线圈的环形磁路（空气介质）是完整的，被测电流产生的磁场能均匀穿过线圈，且外部干扰磁场因 “环形屏蔽效应” 难以进入。而开口式线圈的拼接处存在微小间隙（即使拼接紧密，也无法完全消除机械误差带来的缝隙），导致磁路不连续。此时，若线圈靠近被测电流，或周围存在其他交变电流（如邻近电缆的电流、设备的漏电流），这些电流产生的干扰磁场会通过开口间隙 “渗入” 线圈内部，打破原有的磁场分布平衡。

例如，在高压开关柜中，若罗氏线圈开口处靠近相邻的母线排（载有大电流），母线排产生的干扰磁场会通过开口间隙穿过线圈，与被测电流的磁场叠加，导致线圈感应的电压信号中混入额外成分，直接影响测量精度。

2. 分布参数突变：信号传输易受干扰

罗氏线圈的输出信号依赖线圈的电感、电容等分布参数稳定传输。闭口式线圈的环形结构对称，分布电感和分布电容沿线圈均匀分布，信号传输路径稳定；而开口处的拼接设计会导致分布参数突变：拼接处的金属触点（如卡扣、螺栓）会引入额外的接触电阻与寄生电容，线圈的电感分布也会因结构拆分出现局部不均衡。

当线圈靠近电流时，被测电流的高频分量（或干扰电流的高频成分）会与这些突变的分布参数发生耦合，产生寄生振荡或信号反射。例如，测量脉冲电流（如电力电子设备的开关电流）时，开口处的寄生电容会对高频脉冲信号产生 “吸收” 或 “反射”，导致输出电压的脉冲前沿变缓、幅值衰减，甚至出现杂波尖峰。

3. 屏蔽结构断裂：外部干扰易 “穿透”

为降低外部电磁干扰，罗氏线圈通常会在外部包裹金属屏蔽层（如铜网、铝箔），利用 “法拉第笼效应” 阻挡外部干扰信号。闭口式线圈的屏蔽层是完整的环形，能全方位包裹线圈；而开口式线圈的屏蔽层需随线圈拆分，在拼接处形成屏蔽断裂带—— 即使在拼接处增加屏蔽触点，也难以实现与闭口结构同等的屏蔽效果。

当线圈靠近电流时，周围环境中的电磁干扰（如变频器的谐波干扰、无线通信信号的电磁辐射）会通过屏蔽断裂带 “穿透” 到线圈内部，与感应信号叠加。例如，在工业车间中，若罗氏线圈开口处靠近运行中的变频器，变频器产生的高频谐波干扰会通过开口屏蔽间隙进入线圈，导致测量的电流波形出现 “毛刺” 或 “畸变”，无法准确反映实际电流状态。

三、开口处干扰对测量的实际影响

开口处的干扰并非 “微小误差”，在特定场景下可能导致严重的测量问题，甚至影响设备运行与系统安全，主要体现在以下三方面：

1. 测量精度下降：数据偏离真实值

干扰磁场与被测磁场的叠加，会使线圈感应的电压信号幅值、相位出现偏差。例如，在电力系统的电流监测中，若罗氏线圈开口处受相邻电流干扰，测量的电流值可能比真实值偏高 10%~20%，导致电能计量不准（多计或少计电量），或继电保护装置误判（如误触发过流保护）。

对于精密电子测量（如实验室中的脉冲电流测试），干扰还会导致相位偏移 —— 原本与电压同相位的电流信号，因干扰叠加出现相位差，影响功率因数、谐波含量等参数的计算精度。

2. 波形失真严重：无法反映电流本质特征

当干扰信号的频率与被测电流接近时，会导致测量波形出现 “混叠” 或 “畸变”。例如，测量 50Hz 的工频电流时，若开口处靠近载有 200Hz 谐波电流的电缆，干扰会使工频电流波形出现 “肩峰” 或 “凹陷”，无法准确判断是否存在电流过冲、波形畸变等异常情况。

在脉冲电流测量中（如雷击电流、设备启动冲击电流），开口处的干扰会使脉冲波形的上升沿、下降沿变缓，或在脉冲顶部出现 “振荡”，导致工程师误判脉冲的峰值、持续时间等关键参数，影响设备抗冲击能力的评估。

3. 系统稳定性受影响：引发连锁故障

在工业控制系统中，罗氏线圈的测量数据常作为控制信号（如电机调速、变频器输出调节）。若开口处干扰导致测量数据失真，会使控制系统发出错误指令。例如，电机电流测量值因干扰偏高，控制系统可能误判电机过载，触发停机保护，导致生产线中断；反之，若测量值偏低，系统可能持续输出大电流，导致电机过热损坏。

在高压电力系统中，罗氏线圈用于继电保护时，干扰可能导致保护装置 “拒动” 或 “误动”：拒动会使故障电流持续存在，扩大设备损坏范围；误动则会导致正常运行的线路跳闸，影响供电可靠性。

四、开口式罗氏线圈的抗干扰解决方案

针对开口处的干扰问题，需从 “优化结构设计”“规范安装使用”“增强屏蔽防护” 三个维度入手，结合实际应用场景选择合适的对策，最大限度降低干扰影响：

1. 优化线圈结构：减少开口处的 “先天缺陷”

缩小开口间隙：采用高精度机械加工工艺，降低两个半环拼接处的间隙（如控制在 0.1mm 以内），减少干扰磁场的渗入通道；同时，使用弹性导电材料（如铍铜片）作为拼接触点，确保磁路与电路的 “双重连续”，降低分布参数突变。

对称设计分布参数：在线圈绕制时，使两个半环的匝数、绕制密度完全对称，确保分布电感、电容均匀；在开口处的屏蔽层设计中，采用 “重叠屏蔽” 结构（如屏蔽层在拼接处重叠 5~10mm），弥补屏蔽断裂带的缺陷。

增加磁芯辅助：对于干扰较强的场景（如大电流环境），可在开口处的间隙中嵌入高磁导率的软磁材料（如坡莫合金片），增强局部磁屏蔽效果，减少外部磁场的侵入；但需注意软磁材料的磁导率需与空气介质匹配，避免因磁路突变引入新的误差。

2. 规范安装与使用：避免 “后天操作” 引入干扰

合理选择安装位置：安装时确保罗氏线圈的开口处远离干扰电流源，如避免靠近相邻的电缆、母线排、变频器等；若无法远离，需使开口方向与干扰电流的磁场方向垂直（如干扰电流产生的磁场沿水平方向，则将开口处垂直放置），减少磁场穿过开口间隙的面积。

保证拼接紧密性：使用时需确保两个半环完全贴合，通过卡扣或螺栓拧紧，避免因机械松动导致开口间隙增大；定期检查拼接处的触点，清除氧化层（如用酒精擦拭触点），确保接触良好，降低接触电阻与寄生电容。

优化信号传输路径：线圈的输出电缆采用屏蔽双绞线，并将屏蔽层两端接地（单端接地易引入地环流干扰，需采用 “双端悬浮接地” 或 “单点接地”，根据系统接地方式选择）；电缆长度尽量缩短（避免超过 3 米），减少信号传输过程中的干扰耦合。

3. 增强信号处理：从 “后端” 抑制干扰

增加滤波电路：在线圈的输出端串联 RC 低通滤波器（或有源滤波器），滤除高频干扰信号（如针对变频器谐波，可将截止频率设置为 1kHz~10kHz）；若测量高频电流（如脉冲电流），则需采用带通滤波器，保留被测信号的同时抑制干扰。

采用差分放大：将线圈的输出信号接入差分放大器，利用差分放大的 “共模抑制比（CMRR）” 优势，抑制开口处引入的共模干扰（如外部电磁辐射产生的共模信号）；选择 CMRR 大于 80dB 的放大器，确保对微弱干扰的抑制效果。

数字信号补偿：通过软件算法对测量数据进行 “干扰补偿”—— 在无被测电流但有干扰的环境中，先采集开口处的干扰信号作为 “基准干扰值”，再在实际测量时，从总信号中减去基准干扰值，还原真实电流信号。这种方法适用于干扰信号稳定的场景（如固定工业环境）。

五、总结与展望

开口式罗氏线圈的干扰问题，本质是 “灵活性需求” 与 “抗干扰能力” 之间的矛盾 —— 开口设计解决了在线测量的便利性，但也打破了磁路、屏蔽与分布参数的完整性，为干扰提供了 “入口”。在实际应用中，工程师需避免 “一刀切” 的解决方案：在低压、低干扰场景（如实验室测试），可通过规范安装（如缩小开口间隙、远离干扰源）满足精度需求；在高压、强干扰场景（如电力系统、工业变频器监测），则需结合结构优化（如重叠屏蔽、磁芯辅助）与信号处理（如差分放大、数字补偿），构建 “硬件防护 + 软件补偿” 的双重抗干扰体系。

随着电力电子技术与智能制造的发展，未来的开口式罗氏线圈将向 “高集成化”“智能化” 方向演进：一方面，通过新材料（如柔性屏蔽材料、高稳定性导电触点）提升开口处的抗干扰硬件基础；另一方面，集成传感器（如温度传感器、磁场传感器）实时监测干扰环境，结合 AI 算法动态调整补偿参数，实现 “自适应抗干扰”。这一趋势将进一步拓展罗氏线圈的应用场景，使其在复杂电磁环境中仍能保持高精度测量性能，为电力系统安全、工业设备可靠运行提供更有力的支撑。
