罗氏线圈的电流变送器设计与应用

罗氏线圈（Rogowski Coil）是一种空心环形电流传感器，基于电磁感应原理实现对交流电流的非接触式测量，具有带宽宽、响应快、线性度高、无磁饱和等优势。罗氏线圈电流变送器则是将线圈输出的微弱感应电压信号进行调理、转换、校准，最终输出标准工业信号（如 4-20mA、0-5V、RS485）的集成化装置，广泛应用于电力监测、工业控制、新能源等领域。

本文围绕普科科技 PK-CWT 系列罗氏线圈的技术特性，系统阐述电流变送器的设计原理、关键技术及典型应用场景。

一、 罗氏线圈电流变送器的工作原理

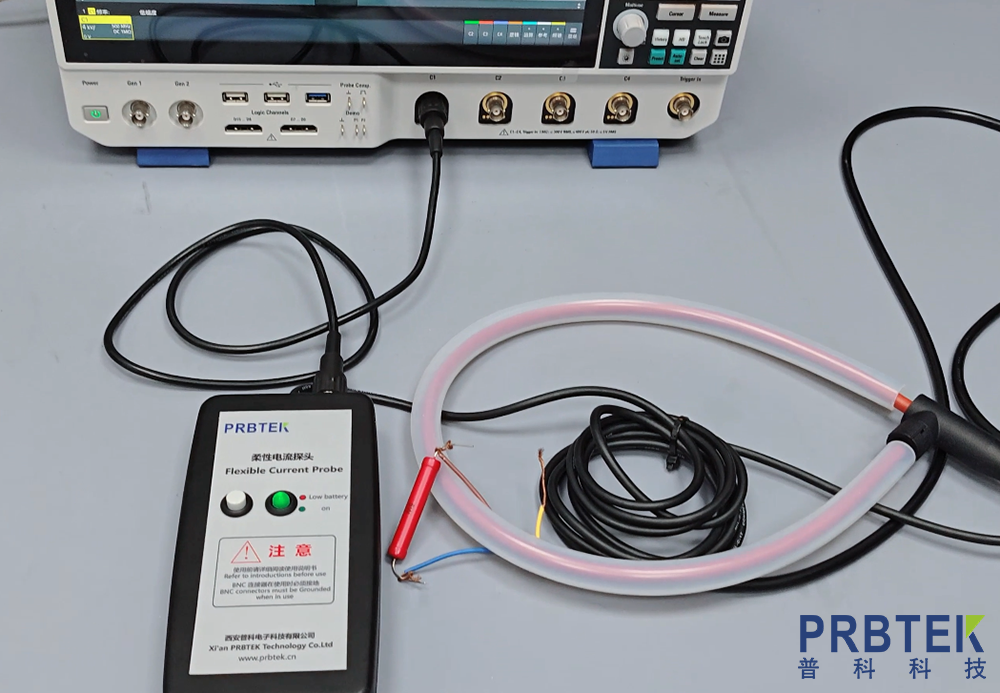

1. 罗氏线圈的感应原理

罗氏线圈本质是均匀缠绕在非磁性骨架上的空心螺线管，当被测电流穿过线圈中心时，会产生随电流变化的磁场。根据安培环路定律，线圈内某点的磁场强度与被测电流成正比；根据法拉第电磁感应定律，线圈两端会感应出与被测电流变化率相关的电压信号：

式中：— 线圈感应电压；

M— 线圈与被测导体的互感系数（由线圈匝数、尺寸、磁导率决定）；

— 被测电流的变化率。

2. 变送器的信号调理逻辑

由于罗氏线圈输出的是微分信号，无法直接反映被测电流的幅值，因此变送器的核心功能是通过积分电路还原被测电流波形，并进行信号放大、滤波、隔离、标准化输出，典型信号处理链路如下：

罗氏线圈感应电压 →阻抗匹配→积分调理→放大滤波→隔离转换 → 标准信号输出

二、 罗氏线圈电流变送器的硬件设计要点

以适配普科科技 PK-CWT 系列罗氏线圈（宽频带、高线性度、柔性 / 刚性可选）的变送器为例，硬件设计需重点关注以下模块：

1. 积分电路设计

积分电路的性能直接决定电流还原的精度，需根据被测电流的频率范围选择合适的积分方案：

无源积分电路：由电阻、电容组成，结构简单、成本低，但存在直流漂移和低频衰减问题，适用于高频电流测量（如变频器输出电流）。

有源积分电路：基于运算放大器设计，可通过反馈网络补偿低频特性，实现宽频带（0.1Hz~1MHz）电流测量，是工业级变送器的主流方案。设计时需匹配 PK-CWT 系列线圈的输出阻抗（如典型值 50Ω/100Ω），确保阻抗匹配，避免信号反射。

2. 信号放大与滤波模块

放大电路：采用高精度仪表放大器（如 AD620、INA128），对积分后的微弱信号进行放大，放大倍数需根据线圈互感系数和被测电流量程校准，确保输出信号在 ADC 采样范围内。

滤波电路：设置二阶低通滤波器，滤除高频干扰（如电磁噪声、开关电源谐波），截止频率需高于被测电流的最高频率，避免波形失真。

3. 隔离与抗干扰设计

工业现场存在强电磁干扰，变送器需具备电气隔离能力：

电源隔离：采用 DC-DC 隔离电源模块，隔离电压≥2.5kV，避免一次侧高压窜入二次侧。

信号隔离：采用光电耦合器或隔离放大器，实现输入与输出侧的电气隔离，提升抗共模干扰能力。

电磁兼容设计：PCB 布局采用分层接地、信号屏蔽线，外壳采用金属屏蔽结构，符合 GB/T 17626 电磁兼容标准。

4. 校准与温度补偿模块

量程校准：通过标准电流源输入已知电流，调整积分电路的增益和零点，确保变送器输出与被测电流的线性误差≤±0.5%（符合工业级精度要求）。

温度补偿：罗氏线圈的互感系数和运算放大器的参数会随温度变化，需内置热敏电阻或采用数字化补偿算法，在 - 20℃~60℃工作温度范围内保证精度稳定。

5. 输出接口设计

变送器需提供标准化输出接口，满足不同工业场景需求：

三、 软件算法优化（数字化变送器拓展功能）

对于智能型罗氏线圈电流变送器，可集成 MCU（如 STM32、MSP430）实现数字化处理，优化性能：

数字积分算法：替代传统模拟积分电路，通过软件实现高精度积分，有效抑制温漂和漂移，提升长期稳定性。

谐波分析功能：通过 FFT 算法分析被测电流的谐波含量，适用于电网谐波监测、变频器能效评估等场景。

故障诊断功能：实时监测线圈断线、信号超量程等故障，输出报警信号，提升系统可靠性。

参数配置功能：通过 RS485 接口远程设置量程、滤波参数、输出类型，适配不同规格的 PK-CWT 系列罗氏线圈。

四、 典型应用场景

罗氏线圈电流变送器的应用核心优势是非接触测量、宽频带、大电流适应能力，结合 PK-CWT 系列柔性线圈的可开合特性，典型应用如下：

1. 电力系统电流监测

高压开关柜电流测量：柔性罗氏线圈可直接开合安装在母线排上，无需断电，适配 35kV 及以下开关柜的电流监测，变送器输出 4-20mA 信号至电力监控系统。

电网谐波监测：利用变送器的宽频带特性（0.1Hz~1MHz），测量电网中的谐波电流，分析谐波源，保障电网稳定。

2. 工业电机与变频器电流检测

变频器输出电流测量：变频器输出电流含大量高频谐波，传统电流互感器易饱和，而 PK-CWT 系列罗氏线圈 + 变送器可精准测量 0-1kHz 宽频电流，适用于电机调速系统的闭环控制。

大电机启动电流监测：电机启动时电流可达额定值的 5-8 倍，罗氏线圈无磁饱和特性，可准确捕捉启动电流波形，为电机保护提供数据支持。

3. 新能源领域应用

光伏逆变器电流监测：测量逆变器输出的交流电流，变送器输出信号至储能系统，实现功率调节和故障保护。

充电桩电流检测：适配充电桩的大电流（如 200A/400A）测量需求，柔性线圈安装便捷，变送器具备抗电磁干扰能力，满足充电桩的电磁兼容要求。

4. 轨道交通与冶金行业

轨道交通牵引电流测量：牵引系统电流波动大、频率范围宽，罗氏线圈变送器可实时监测牵引电机电流，保障列车运行安全。

冶金电弧炉电流监测：电弧炉电流含大量谐波和冲击分量，变送器的抗干扰能力和宽频特性可实现精准测量，助力冶炼工艺优化。

五、 选型与使用注意事项

线圈与变送器匹配：根据被测电流的量程、频率范围选择对应的 PK-CWT 系列罗氏线圈（如柔性 PK-CWT-F 适用于不规则导体，刚性 PK-CWT-R 适用于固定母线），并确保变送器的输入阻抗、积分频率与线圈参数匹配。

安装规范：被测导体需穿过线圈中心，避免偏心安装（偏心会导致测量误差增大）；线圈与变送器的连接线缆需使用屏蔽线，减少电磁干扰。

环境适应性：在高温、高湿、强干扰环境下，需选择具备防护等级（如 IP65）和宽温工作范围的变送器。

六、 总结

罗氏线圈电流变送器是非接触式大电流、宽频电流测量的理想解决方案，其设计核心在于高精度积分调理、抗干扰隔离、温度补偿三大技术要点。普科科技 PK-CWT 系列罗氏线圈凭借优异的电磁特性，与定制化变送器结合后，可满足电力、工业控制、新能源等领域的严苛测量需求。随着数字化技术的发展，智能型变送器将进一步集成谐波分析、物联网通信等功能，拓展应用边界。
