基于安培环路定律的电流测量技术

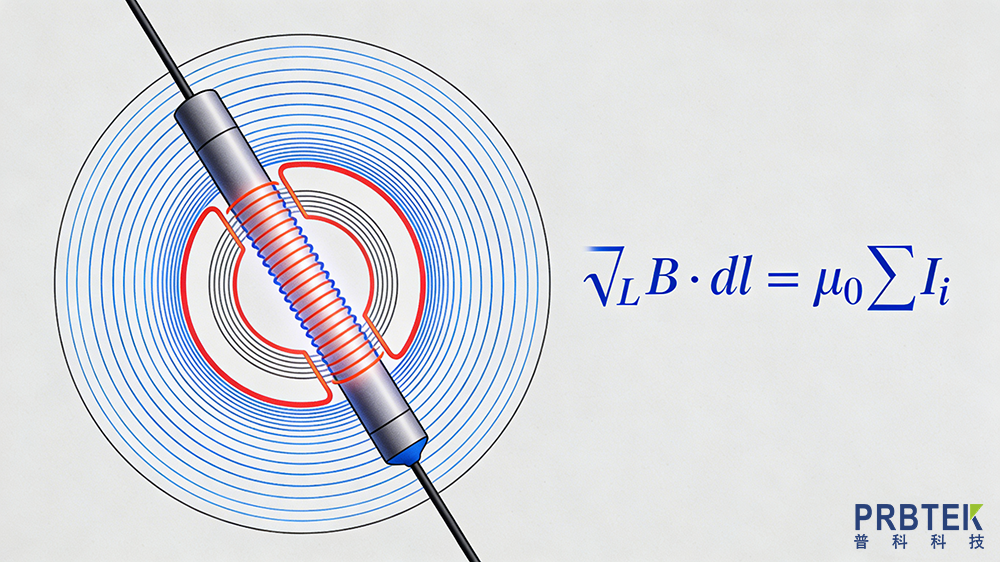

安培环路定律（安培环路定理）是电磁学的核心定律之一，其核心表述为：在稳恒磁场中，磁感应强度沿任何闭合路径的线积分，等于这闭合路径所包围的各个电流的代数和乘以磁导率。数学表达式为：基于该定律的电流测量技术，通过检测载流导体周围的磁场信号，间接推算导体中的电流大小，具有非接触、不破坏原电路、量程范围宽等显著优势，是工业测控、电力系统、电子测试等领域的主流电流测量方案。

一、核心技术原理与实现逻辑

安培环路定律揭示了电流与磁场的一一对应关系：载流导体周围会产生环形磁场，磁场强度的大小与导体中的电流成正比，与距离导体的半径成反比（无限长直导线条件下，。

基于该定律的电流测量技术，本质是磁场 - 电信号的转换过程，核心步骤如下：

1. 磁场采集：将磁敏感元件（如霍尔元件、罗氏线圈铁芯）置于载流导体的磁场中，采集磁场强度信号。

2. 信号转换：通过磁电转换原理，将磁场信号转换为可测量的电压 / 电流信号。

3. 计算校准：根据安培环路定律的数学模型，结合传感器的结构参数，将电信号换算为实际电流值，并通过校准消除误差。

二、主流技术类型及特点

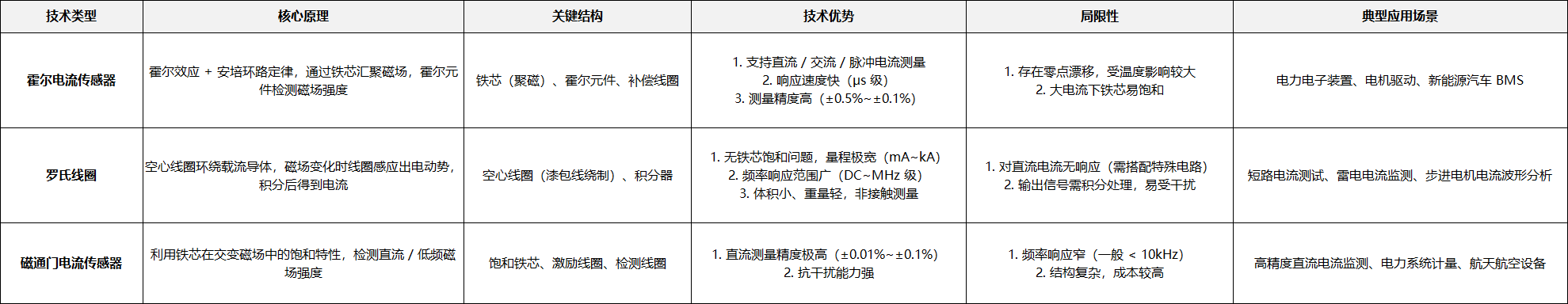

基于安培环路定律的电流测量技术，根据传感器结构和原理的不同，主要分为霍尔电流传感器、罗氏线圈（Rogowski Coil）、磁通门电流传感器三大类，具体参数对比和适用场景如下：

三、技术优势与行业价值

相较于传统的分流器（电阻采样）等接触式测量技术，基于安培环路定律的电流测量技术具有不可替代的优势：

1. 非接触测量：无需断开原电路，不影响被测系统的正常工作，避免了接触式测量的安全隐患。

2. 宽量程适配：尤其是罗氏线圈，可实现从毫安级到万安级的电流测量，满足不同场景的需求。

3. 高频特性优异：霍尔传感器和罗氏线圈均可覆盖 MHz 级频率，适用于步进电机电流波形、开关电源纹波电流等高频脉冲信号的测试。

4. 高隔离性：传感器与被测电路无电气连接，隔离电压可达 kV 级，适应高电压环境下的电流测量。

四、技术应用关键注意事项

1. 安装位置校准：传感器需与载流导体同轴放置，避免因偏心导致磁场采集不均匀，产生测量误差。

2. 抗干扰措施：复杂电磁环境下（如变频器、大功率电机附近），需采用屏蔽线圈、接地保护等方式，减少外部磁场干扰。

3. 温度补偿：霍尔传感器受温度影响较大，需在电路中加入温度补偿模块；罗氏线圈的绕制材料需选用温度系数低的漆包线。

4. 信号处理匹配：罗氏线圈的输出为微分信号，需搭配高精度积分器，确保信号还原的准确性；霍尔传感器需优化补偿电路，降低零点漂移。

五、技术发展趋势

随着电力电子、新能源行业的发展，基于安培环路定律的电流测量技术正朝着高精度、小型化、智能化方向演进：

1. 集成化设计：将传感器、信号调理电路、MCU、通信模块集成于一体，实现 “测量 - 数据处理 - 无线传输” 的一体化功能。

2. 宽频带兼容：研发同时支持直流、交流、高频脉冲的复合型传感器，满足复杂工况下的电流测试需求。

3. 数字化校准：通过算法实现自动校准和误差补偿，提升传感器在极端温度、强干扰环境下的稳定性。
