眼图测试用什么探头?

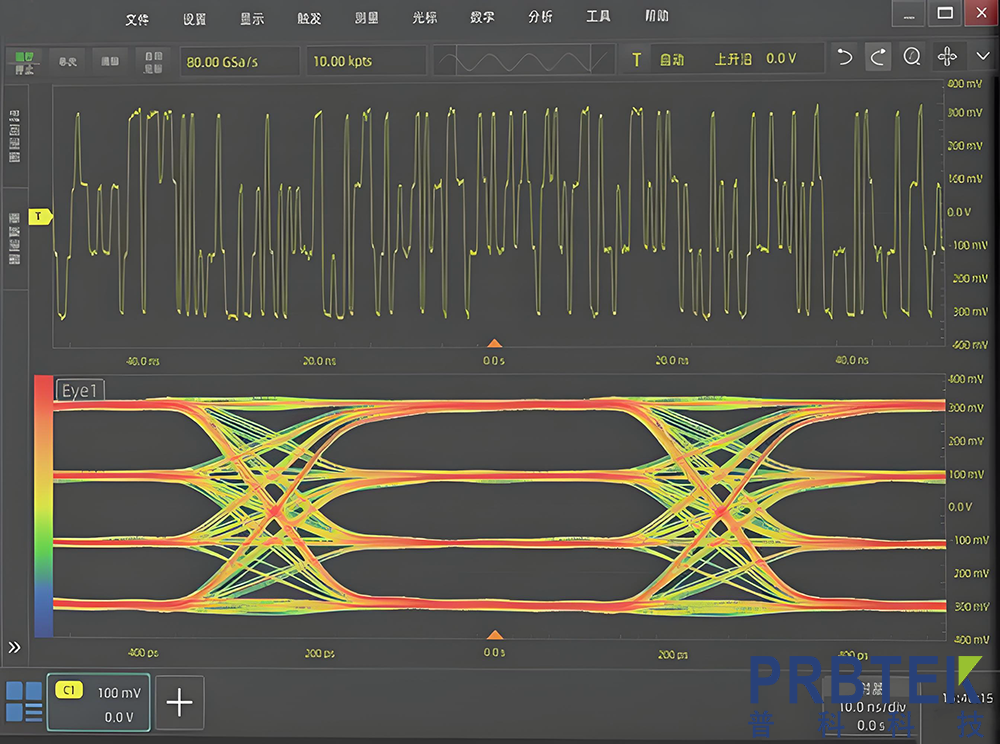

眼图测试的探头选择需结合信号类型（差分 / 单端）、速率等场景来定，其中差分探头是高速信号眼图测试的主流选择，单端探头仅适用于低速单端信号等特殊场景，以下是具体介绍：

差分探头这是当前 USB4、PCIe、CAN FD、LVDS 等主流高速差分信号眼图测试的核心探头，能抑制共模噪声、匹配传输线阻抗，还具备高带宽，可精准还原高速信号的真实眼图。根据性能和场景不同，常见类型包括：

高速有源差分探头：适配高频场景，例如泰克 P7516（16GHz 带宽）、安捷伦 N2819A（13GHz 带宽），可满足 PCIe 5.0 这类超高速总线的眼图测试；普源 PVA7250 有源差分探头带宽超 2.5GHz，适配 LVDS 信号的眼图测试，还支持更换探头前端以适配不同测试点。

专用差分探头：针对特定总线优化，像是是德科技 N2818A 200 - MHz 差分有源探头，搭配专用适配器后，可精准适配 CAN FD 总线的眼图模板测试，能灵活切换探测显性位高 / 低电平信号。

单端探头仅适用于低速、低干扰的单端信号眼图测试，比如传统低速并行总线。这类探头如泰克 TDS3V 系列，使用时需注意匹配 50Ω 等传输线阻抗，不过它抗干扰能力弱、带宽有限，在高频场景下会导致眼图模糊、参数测量失真，因此极少用于高速信号的眼图测试。

特殊场景辅助探头部分特殊眼图测试场景会搭配辅助探头，例如测试 LVDS 信号时，除了用 PVA7250 有源差分探头采集差分信号生成眼图，若需同步分析电流相关的信号完整性问题，还会搭配 PCA1030 电流探头辅助测试，不过这类探头不直接用于生成眼图核心波形。
