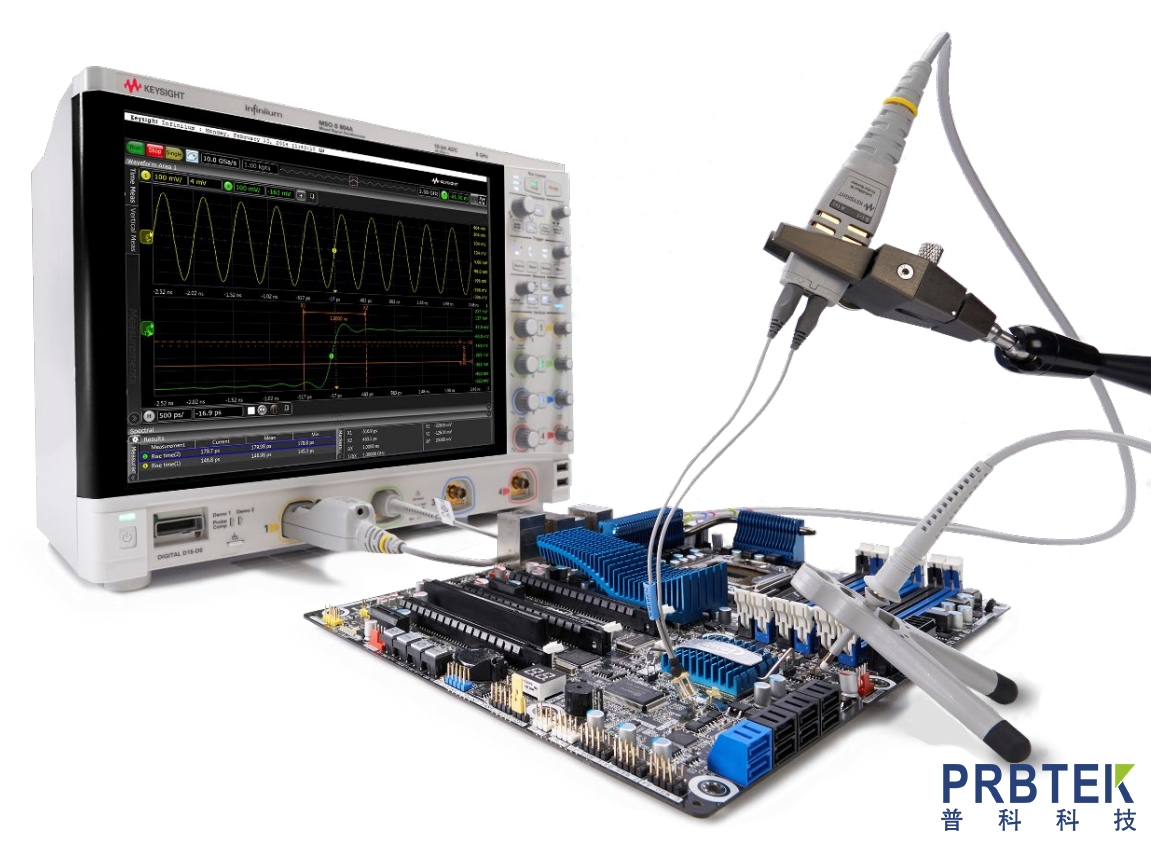

如何选择合适的探头动态范围？

一、选型核心原则：动态范围必须≥被测信号的交流波动幅度

选择探头动态范围的核心逻辑的是：探头动态范围（峰峰值）≥ 被测信号的交流分量峰峰值，同时结合直流偏置电压、信号频率等参数综合判断，避免 “动态范围不足导致失真” 或 “过度选型造成浪费”。

二、4 步精准选择探头动态范围（实操可直接套用）

第一步：明确被测信号的关键参数

先梳理清楚信号的 3 个核心信息，这是选型的基础：

直流基准电压（Vdc）：信号的直流工作点（比如 60V、12V 等）；

交流波动幅度（Vpp_ac）：信号中交流分量的峰峰值（比如 2V、5V 等，若只知道有效值 Vrms，需换算为峰峰值：正弦波 Vpp=2×√2×Vrms≈2.828×Vrms）；

信号频率（f）：交流信号的频率（比如 1kHz、1MHz 等，影响探头带宽选择，间接关联动态范围稳定性）。

示例：被测信号为 “60V 直流 + 2V 交流峰峰值 + 1kHz 频率”，关键参数即 Vdc=60V、Vpp_ac=2V、f=1kHz。

第二步：计算所需的最小动态范围

根据信号类型，分 2 种情况计算 “必须满足的最小动态范围”：

纯交流信号（无直流基准，Vdc=0）：

最小动态范围 = 交流信号峰峰值（Vpp_ac）；

例：测 3V 峰峰值的正弦波，最小动态范围≥3V。

直流叠加交流信号（有直流基准，Vdc≠0）：

最小动态范围 = 交流信号峰峰值（Vpp_ac）（动态范围仅针对交流波动，与直流基准无关，但需同时确认探头偏置电压≥直流基准 Vdc）；

例：测 “60V 直流 + 2V 交流峰峰值” 的信号，最小动态范围≥2V，且探头偏置电压≥60V。

关键提醒：若信号存在尖峰干扰（比如电机启动时的脉冲尖峰），需额外预留 20%~50% 的动态余量，避免尖峰导致瞬时过载。

例：交流波动 2V，但有 1.5V 尖峰，需预留 30% 余量，最小动态范围≥（2V+1.5V）×1.3≈4.55V，优先选 5V 动态范围的探头。

第三步：结合探头偏置电压和带宽筛选

动态范围不是孤立参数，需与以下 2 个参数匹配，否则会影响测量效果：

偏置电压匹配：探头偏置电压（Vbias）≥ 被测信号的直流基准电压（Vdc），避免直流电平超出探头工作范围；

例：直流基准 60V，需选择偏置电压≥60V 的探头，再搭配≥2V 的动态范围。

带宽匹配：探头带宽（BW）≥ 信号频率（f）的 3~5 倍（保证交流信号无衰减），且带宽与动态范围需兼容（部分探头在高频下动态范围会略有下降，需查看探头手册）；

例：1MHz 的信号，选带宽≥3MHz~5MHz 的探头，同时确认该带宽下动态范围仍能满足要求。

第四步：结合使用场景优化选型

根据实际使用需求，在 “满足最小要求” 的基础上优化，避免浪费或隐患：

实验室精准测量（需高保真）：选择动态范围略大于最小需求（预留 10%~20% 余量），优先选线性度好的探头（如差分探头、有源探头）；

工业现场临时测量（有干扰）：预留 30%~50% 动态余量，同时选耐压值更高的探头（避免尖峰击穿）；

低成本场景（无复杂干扰）：按最小动态范围选型即可，无需过度追求高动态（比如测 1V 峰峰值信号，选 1V 或 2V 动态范围均可，无需选 10V）。

三、不同场景选型示例（直接参考）

四、选型避坑：3 个常见错误要避开

只看直流偏置，忽略动态范围：比如认为 “60V 偏置的探头能测任何 60V 左右的信号”，但动态范围不足仍会失真；

混淆 “峰值” 和 “峰峰值”：把信号峰值当成峰峰值选型（比如将 1V 峰值的信号误判为 1V 峰峰值，选 1V 动态范围，实际信号峰峰值 2V，导致削波）；

不预留余量：遇到信号尖峰或干扰时，瞬时过载会损坏探头或失真，建议工业场景至少预留 30% 余量。

五、快速选型对照表（新手直接查）
