差分探头：示波器解析高速信号眼图的核心利器​

在高速数字信号传输领域，从 5G 通信基站到数据中心的服务器互联，再到工业控制中的高速总线，信号完整性直接决定了系统的稳定性与可靠性。而眼图作为评估信号完整性最直观、高效的工具，能够将复杂的时序信号转化为 “眼睛” 形状的图形，直观暴露信号的抖动、噪声、过冲等问题。然而，要精准捕捉高速差分信号并生成可靠的眼图，普通探头往往力不从心 —— 此时，差分探头凭借其独特的设计与性能，成为示波器测量眼图的 “核心利器”。

一、为何高速信号眼图测量离不开差分探头？

要理解差分探头的必要性，首先需明确高速数字信号的传输特点：当前主流的高速总线（如 USB4、PCIe 5.0、DDR5、Ethernet）均采用差分传输方式，而非传统的单端传输。这种方式通过两根信号线传输幅度相等、极性相反的信号，最终在接收端通过 “差分放大” 提取有用信号 —— 其优势是抗干扰能力强，但也对测量工具提出了更高要求。

普通单端探头（如示波器标配的无源探头）在测量差分信号时存在明显缺陷：

1. 无法抑制共模噪声：单端探头仅测量 “信号线与地” 之间的电压，会将传输线中的共模噪声（如外界电磁干扰、电源波动）一并纳入测量，导致噪声被放大，眼图出现严重 “模糊”，无法准确判断信号本身的质量；

2. 输入阻抗不匹配：高速差分信号对传输线阻抗匹配要求极高（通常为 50Ω 或 100Ω），单端探头的输入阻抗（如 10MΩ）与差分传输线阻抗不匹配，会导致信号反射，产生过冲、振铃，进一步扭曲眼图；

3. 带宽不足：高速差分信号的频率通常高达数 GHz（如 PCIe 5.0 的信号速率为 32GB/s，对应频率约 8GHz），普通单端探头的带宽（如 200MHz）无法覆盖高频成分，导致信号波形失真，眼图的 “眼高”“眼宽” 等关键参数测量不准确。

而差分探头的设计恰好针对这些痛点，能够完美适配高速差分信号的测量需求，为生成精准眼图提供基础。

二、差分探头的工作原理：如何 “提纯” 信号，还原真实眼图？

差分探头的核心原理是 “抑制共模信号，提取差模信号”，其内部结构与信号处理流程如下：

1. 双探头输入，捕捉差分信号对

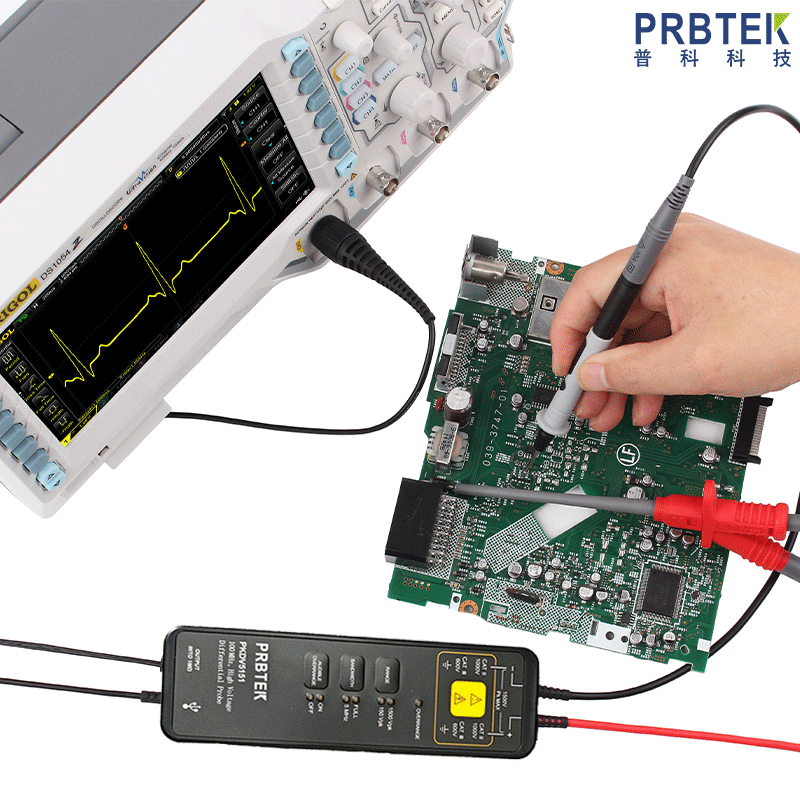

差分探头由两根独立的 “信号探头” 组成（通常标为 “+” 和 “-”），分别连接到差分传输线的两根信号线（如 PCIe 的 TX + 和 TX-）。这种设计能同时采集两根线上的电压信号，为后续的差分运算提供原始数据。

2. 内部差分放大，抑制共模噪声

探头内部设有 “差分放大器”，其核心功能是计算 “+ 探头信号电压（V+）” 与 “- 探头信号电压（V-）” 的差值（即 Vdiff = V+ - V-），并将差值信号放大后传输给示波器。

这一过程的关键优势是 “抑制共模噪声”：假设两根传输线受到相同的外界干扰（共模噪声 Vcm），则 V+ = Vdiff1 + Vcm，V- = Vdiff2 + Vcm（其中 Vdiff1 和 Vdiff2 为信号本身的差分成分）。经过差分放大后，Vdiff = (Vdiff1 + Vcm) - (Vdiff2 + Vcm) = Vdiff1 - Vdiff2，共模噪声 Vcm 被完全抵消。

通过这种方式，差分探头能 “过滤” 掉外界干扰，仅保留信号本身的差分成分，确保示波器接收到的信号更接近真实情况，生成的眼图更清晰、准确。

3. 阻抗匹配与高带宽设计，适配高速信号

为避免信号反射与高频失真，差分探头的设计还重点关注两点：

阻抗匹配：探头的输入阻抗与差分传输线的特性阻抗保持一致（如 100Ω，对应 Ethernet、PCIe 等总线），减少信号在探头接入点的反射，避免过冲、振铃等问题；

高带宽：主流高速差分探头的带宽可达 1GHz~30GHz（如泰克 P7516 差分探头带宽为 16GHz，安捷伦 N2819A 带宽为 13GHz），能够覆盖当前绝大多数高速总线的信号频率，确保高频成分不丢失，眼图的细节（如上升沿、下降沿的陡峭程度）得以准确还原。

三、差分探头在眼图测量中的核心优势：从 “能测” 到 “测准”

相比单端探头，差分探头在眼图测量中的优势不仅是 “能测出眼图”，更是 “能测准眼图的关键参数”，为信号完整性分析提供可靠依据：

1. 提升眼图 “清晰度”，暴露细微问题

通过抑制共模噪声，差分探头能大幅降低眼图的 “背景噪声”，使眼图的 “眼框” 更规整、“眼缝” 更清晰。例如，在测量受电磁干扰严重的工业总线信号时，单端探头生成的眼图可能因噪声叠加导致 “眼睛闭合”，而差分探头能过滤干扰，还原出真实的眼图形状，准确判断信号是否存在 “眼高不足”（信号幅度衰减）或 “眼宽不足”（时序偏移）等问题。

2. 确保眼图参数测量精准，支撑合规性测试

眼图的关键参数（如眼高、眼宽、抖动峰峰值、过冲幅度）是评估信号完整性的核心指标，也是产品是否符合行业标准（如 PCI-SIG、USB-IF）的重要依据。差分探头的高带宽与低噪声特性，能确保这些参数的测量误差控制在较小范围（如抖动测量误差≤5%），而单端探头因噪声与带宽问题，可能导致眼高测量值偏低 10% 以上，甚至误判产品不合格。

3. 适配多场景测量，满足复杂需求

差分探头的灵活性较高，可通过 “衰减比调节”（如 1:1、10:1）适配不同幅度的差分信号（如从几百毫伏的低压信号到几十伏的高压信号），同时支持 “探头补偿” 功能，可根据示波器的输入特性进行校准，进一步提升测量精度。此外，部分差分探头还支持 “单端模式”，可切换为单端探头使用，兼顾不同测量场景的需求。

四、差分探头测量眼图的实操要点：避免误区，提升效率

要充分发挥差分探头的性能，生成精准的眼图，需注意以下实操细节，避免因操作不当导致测量误差：

1. 正确连接探头，确保差分对匹配

两根探头的 “+”“-” 端需准确对应差分传输线的 “+”“-” 线，不可接反（接反会导致差分信号极性反转，眼图形状扭曲）；

探头的接地线需尽量短（建议≤3cm），并连接到电路的 “信号地” 而非 “电源地”，避免地线过长引入额外噪声；

若测量点距离较远（如机柜内的总线），需使用带屏蔽层的差分探头线缆，减少外界电磁干扰。

2. 进行探头校准，消除系统误差

每次使用前，需通过示波器的 “探头校准功能” 对差分探头进行校准，包括 “衰减比校准”“带宽校准”“相位校准”；

部分高端差分探头配备 “校准夹具”，可模拟标准差分信号，用于验证探头是否正常工作（如校准夹具输出 1Vpp、1GHz 的差分信号，若示波器测量值偏差超过 ±5%，则需重新校准或检修探头）。

3. 合理设置示波器参数，优化眼图显示

采样率：设置为信号最高频率的 5~10 倍（如测量 8GHz 信号，采样率需≥40GS/s），避免采样不足导致波形失真；

存储深度：选择足够的存储深度（如 1M~10M 点），确保能采集足够多的信号周期（通常需采集 1000~10000 个周期），生成统计意义上可靠的眼图；

触发方式：采用 “边沿触发” 或 “码型触发”，确保触发信号稳定（如以差分信号的上升沿为触发源），避免眼图漂移。

4. 注意测量环境，减少外界干扰

测量时避免探头线缆与电源线、高频信号线平行敷设，防止电磁耦合引入噪声；

若在工业现场测量，可使用 “屏蔽箱” 或 “接地桌”，进一步隔离外界干扰；

避免用手触碰探头前端或线缆，人体的静电与电磁辐射可能影响测量结果。

五、总结：差分探头 —— 高速信号眼图测量的 “刚需工具”

在高速数字信号传输技术不断升级的背景下，信号完整性问题愈发复杂，眼图作为核心评估工具的重要性日益凸显。而差分探头凭借其 “抑制共模噪声、匹配阻抗、高带宽” 的核心优势，成为示波器精准测量眼图的 “刚需工具”—— 它不仅能让 “模糊的眼图变清晰”，更能确保眼图参数的测量精度，为工程师排查信号问题、验证产品合规性提供可靠支撑。

对于从事高速电路设计、调试或测试的工程师而言，选择一款适配自身需求的差分探头（需综合考虑带宽、输入阻抗、衰减比、噪声水平等参数），并掌握正确的使用方法，是提升工作效率、保障产品质量的关键。未来，随着 5G-A、PCIe 7.0 等更高速度总线的普及，差分探头的性能将进一步升级，持续为高速信号眼图测量提供更强力的支持。
