差分探头：解锁电网电压波形观测的专业视角​

在电力系统监测、工业设备调试及电子研发领域，电网电压波形的精准观测是分析电网质量、排查故障的关键环节。普通单端探头因易受共模噪声干扰、耐压能力有限，难以满足电网高压、强干扰环境下的测量需求。而差分探头凭借独特的差分测量原理，成为捕捉电网电压真实波形的核心工具，其应用价值正随着电力电子技术的发展不断凸显。

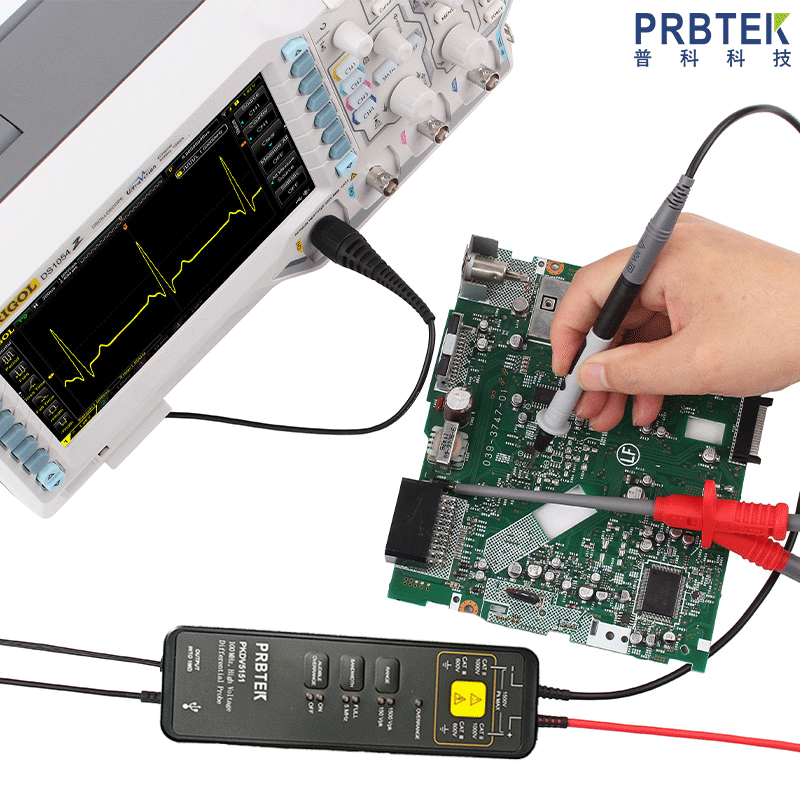

一、差分探头的核心原理与技术优势

差分探头的本质是通过 “差模信号采集 + 共模信号抑制” 实现精准测量。电网电压中，火线与零线之间的电压为差模信号（即我们需要观测的目标信号），而火线 / 零线与大地之间的干扰信号、空间电磁辐射等则属于共模信号。差分探头内置两组对称的信号调理电路，分别采集火线和零线的电压信号，经内部运算放大器计算两者差值后输出，同时通过高共模抑制比（CMRR，通常可达 60dB 以上）大幅削弱共模噪声，确保输出波形贴近电网电压的真实状态。

相较于传统单端探头，其核心优势体现在三方面：一是高压隔离能力，多数工业级差分探头耐压值可达 1kV-6kV（峰值），可直接测量 220V/380V 市电及中压电网，无需额外隔离装置；二是抗干扰能力强，在变电站、工厂车间等强电磁环境中，能有效滤除电机、变频器等设备产生的干扰，避免波形失真；三是测量精度高，部分高精度差分探头带宽可达 100MHz 以上，采样率适配主流示波器，可捕捉电压暂升、暂降、谐波等细微波形特征。

二、电网电压波形观测的实操流程

使用差分探头观测电网电压波形需遵循 “选型 - 连接 - 设置 - 校准” 四步流程，确保测量安全与数据准确。

（一）探头选型：匹配电网参数

需根据电网电压等级、观测需求确定关键参数：

耐压值：测量 220V 市电时，选择耐压≥1kV（峰值）的探头；测量 380V 工业电网时，耐压需≥2kV（峰值），避免过压损坏；

衰减比：常规选择 10:1 或 100:1 衰减比，例如 220V 市电经 100:1 衰减后，示波器输入电压约 2.2V，适配多数示波器的量程（0-5V）；

带宽：观测基波（50Hz/60Hz）时，带宽≥1MHz 即可；若需分析谐波（如 3 次、5 次谐波），带宽需提升至 10MHz 以上，确保高次谐波信号不被滤除。

（二）安全连接：规避触电风险

电网电压属于危险高压，连接时需严格遵守安全规范：

确认探头电源关闭，示波器接地端可靠接地（接地电阻≤4Ω）；

将差分探头的两个信号输入端（通常标注 “+”“-”）分别通过高压测试线连接电网火线（L）和零线（N），避免探头外壳直接接触带电体；

若需观测三相电网（如 380V 三相四线制），需使用三个差分探头分别测量 A-N、B-N、C-N 的电压波形，或测量 A-B、B-C、C-A 的线电压波形（此时需选择更高耐压探头）。

（三）示波器参数设置

垂直档位：根据衰减比计算，例如 100:1 衰减比下，若示波器垂直档位设为 1V/div，则对应实际电网电压 100V/div，220V 市电波形约占 2.2div；

时基设置：电网基波频率为 50Hz（周期 20ms），时基可设为 5ms/div 或 10ms/div，确保屏幕显示 1-2 个完整周期的波形；

触发方式：选择 “边缘触发”，触发源设为差分探头通道，触发电平调至波形峰值的 1/3 处，避免触发不稳定。

（四）校准：保障数据可信度

每次测量前需进行探头校准：

使用示波器内置的标准信号源（如 1kHz、3.3V 方波），连接探头输入端，观察波形是否符合标准，若存在幅值偏差，通过探头校准旋钮调整；

测量电网电压时，可对比万用表读数（万用表测量有效值），若示波器显示的有效值与万用表偏差超过 5%，需检查探头衰减比设置或进行重新校准。

三、典型应用场景：从监测到故障排查

差分探头在电网电压观测中的应用覆盖多个领域，其核心价值在于捕捉 “隐藏” 的波形异常。

（一）电网谐波分析

工业设备（如变频器、电焊机）运行时会向电网注入谐波，导致电压波形畸变。使用差分探头配合示波器的 “谐波分析” 功能，可直观观测 3 次（150Hz）、5 次（250Hz）等特征谐波的幅值与相位，判断谐波是否超出 GB/T 14549-1993《电能质量 公用电网谐波》的限值。例如，某工厂变频器启动后，通过差分探头观测到 3 次谐波幅值达 30V（有效值），超出标准限值（22V），需加装谐波滤波器治理。

（二）电压暂降与暂升监测

电网故障（如短路、雷击）或大型设备启停时，易出现电压暂降（电压降至额定值的 10%-90%）或暂升（超过额定值的 110%），这类瞬时异常可能导致敏感设备（如 PLC、服务器）停机。差分探头可通过示波器的 “峰值触发” 功能，捕捉毫秒级的暂降 / 暂升波形，记录其持续时间、幅值变化，为电网稳定性评估提供数据支撑。例如，某数据中心电网因附近变电站故障出现 200ms 的电压暂降（幅值降至 150V），通过差分探头记录的波形，技术人员确定需加装 UPS 保障关键设备供电。

（三）雷击浪涌捕捉

夏季雷击时，电网会产生高频、高幅值的浪涌电压（可达数千伏），若未及时防护，会损坏变压器、配电柜等设备。使用高带宽差分探头（如带宽 50MHz 以上），配合示波器的 “单次触发” 模式，可捕捉浪涌电压的峰值、上升时间等参数，验证浪涌保护器（SPD）的防护效果。例如，某变电站在雷击后，通过差分探头观测到 SPD 动作后浪涌电压从 3kV 降至 500V，确认 SPD 工作正常。

四、安全与维护：延长探头寿命的关键

差分探头作为精密测量仪器，其安全使用与定期维护直接影响测量精度和使用寿命。

（一）安全操作要点

严禁在探头带电状态下插拔测试线，避免高压电弧灼伤或损坏探头内部电路；

测量时需佩戴绝缘手套、绝缘鞋，使用带绝缘手柄的测试夹，防止触电；

若探头出现外壳破损、线缆老化等情况，需立即停止使用，联系厂家维修，不可自行拆解。

（二）日常维护措施

每次使用后，清洁探头输入端的测试夹，避免灰尘、油污影响接触精度；

长期存放时，需将探头置于干燥、通风的环境中，避免高温（＞60℃）、潮湿（相对湿度＞80%）环境；

每半年至一年进行一次专业校准，可委托第三方计量机构或厂家，确保探头的衰减比、CMRR 等参数符合标准。

五、技术趋势：更智能、更集成的观测方案

随着智能电网的发展，差分探头正朝着 “智能化 + 集成化” 方向升级。一方面，部分新型差分探头内置无线传输模块，可将测量数据实时上传至云端平台，配合 AI 算法实现电网波形的自动分析与故障预警；另一方面，探头与示波器、数据采集卡的集成度不断提高，形成 “即插即用” 的观测系统，降低操作门槛。未来，差分探头将在微电网监测、新能源并网（如光伏、风电）等领域发挥更重要作用，成为电网数字化运维的核心感知工具。

总之，差分探头凭借抗干扰、耐高压、高精度的优势，解决了电网电压波形观测中的核心痛点。掌握其原理与实操方法，不仅能提升电网质量分析的效率，更能为电力系统的安全稳定运行提供可靠的数据支撑，是电力电子领域技术人员不可或缺的专业工具。
