为何示波器探头测量电阻会显示 "不通"？原理与正确操作指南​

在电子电路调试场景中，不少工程师或电子爱好者会习惯性地拿起示波器探头去测量电阻，却发现仪器始终显示 “不通”（如阻值无穷大），甚至怀疑探头或电阻损坏。这一现象并非设备故障，而是由示波器探头的设计原理与电阻测量的核心需求不匹配导致的。本文将从原理层面拆解问题根源，对比专业测量工具的优势，并提供正确的电阻测量方案。

一、示波器探头的设计核心：为 “测信号” 而生，而非 “测电阻”

要理解 “为何测不了电阻”，首先需明确示波器探头的核心功能 —— 它是连接示波器与被测电路的信号传输装置，设计目标是精准捕捉电压、电流等动态电信号的波形，而非测量元件的静态电阻值。其内部结构与电路特性，从根源上决定了它不适合电阻测量：

1. 探头内部的 “高阻抗” 设计，阻断了电阻测量的核心条件

电阻测量的本质是 “通过已知电流流经被测电阻，测量两端电压，再根据欧姆定律（R=U/I）计算阻值”。这一过程需要测量设备提供稳定的 “测试电流”，且设备自身的输入阻抗需远低于被测电阻（避免分流影响精度）。

但示波器探头为了不干扰被测电路的信号，采用了 “高输入阻抗” 设计：

• 普通无源探头的输入阻抗通常为10MΩ（兆欧）级，部分有源探头甚至可达 1GΩ（吉欧）以上；

• 这种高阻抗会导致 “测试电流极小”—— 假设使用 5V 供电的测量电路，流经 10MΩ 探头的电流仅为 0.5μA（微安），远低于电阻测量所需的 “毫安级” 有效电流；

• 当用探头接触电阻时，微弱的电流无法让示波器的 “电阻测量模块”（部分示波器自带基础通断检测，但非专业电阻测量）识别到有效信号，最终显示 “阻值无穷大”，即用户感知的 “不通”。

2. 探头的 “信号耦合方式” 进一步限制电阻测量

示波器探头的信号耦合模式分为 “交流耦合（AC）” 和 “直流耦合（DC）”：

• 交流耦合：探头内部串联了电容，会阻断直流信号（包括电阻测量所需的直流测试电流），此时测量电阻必然显示 “不通”；

• 直流耦合：虽能传输直流信号，但如前文所述，高阻抗导致的微弱电流仍无法满足电阻测量的精度要求，仅能判断 “是否完全开路”，无法读取准确阻值。

二、对比专业工具：万用表为何能精准测电阻？

与示波器探头不同，万用表（尤其是指针式或数字式万用表）的 “电阻档” 是专为测量电阻设计的，其核心优势恰好弥补了示波器探头的缺陷：

1. 内置 “低阻抗测试电源”，提供足够电流

万用表电阻档内部集成了电池（通常为 1.5V、9V 或 15V）和限流电阻，能为被测电阻提供稳定的毫安级测试电流（如 1mA~10mA）。例如，测量 1kΩ 电阻时，测试电流约为 1.5mA，远高于示波器探头的微安级电流，足以产生可被精准检测的电压信号。

2. 低输入阻抗，避免分流影响

万用表电阻档的输入阻抗远低于被测电阻（通常为几百欧到几千欧），不会对测试电流产生明显分流，确保欧姆定律计算的准确性。例如，测量 100Ω 电阻时，万用表输入阻抗仅为 10Ω 左右，分流占比不足 10%，可通过内部电路校准消除误差。

3. 专用信号处理电路，直接显示阻值

万用表内部设有 “电流 - 电压转换电路” 和 “模数转换电路”，能将测试电流对应的电压信号转换为阻值，并通过显示屏直接显示，无需用户手动计算，操作便捷且精度高（普通数字万用表电阻档精度可达 ±0.5%，远超示波器的基础通断检测）。

三、正确操作指南：避免误用，确保测量精准

了解原理后，我们需明确 “不同工具的适用场景”，避免因误用导致测量错误或设备损坏：

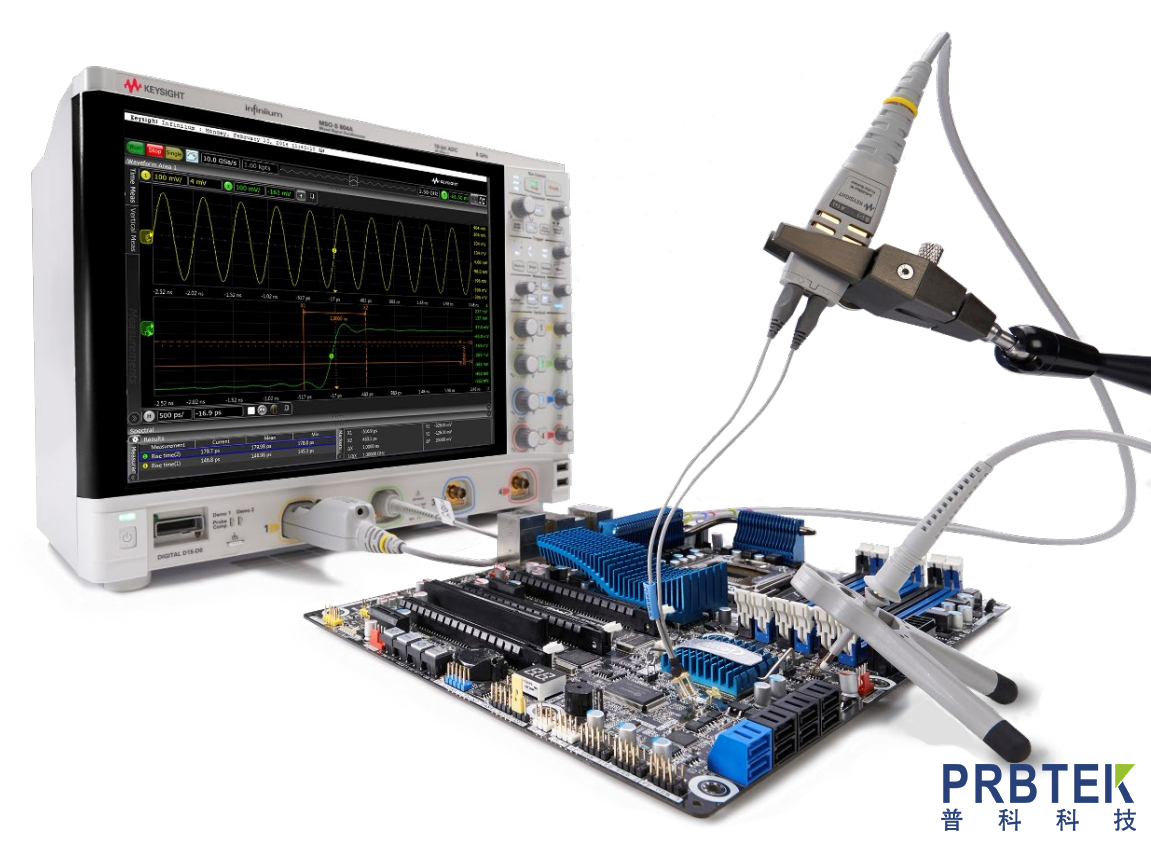

1. 示波器探头的正确用途

• 核心功能：测量电路中的动态电信号，如电压波形、频率、相位差、峰值电压等；

• 适用场景：调试放大电路、开关电源、数字逻辑电路等，观察信号是否失真、是否存在噪声或干扰；

• 注意事项：使用时需根据信号频率选择合适的探头（如高频信号用有源探头，低频信号用无源探头），并确保探头接地良好，避免信号干扰。

2. 电阻测量的正确工具与步骤

• 首选工具：数字万用表（精度高、操作简单）或指针式万用表（适合粗略判断）；

• 正确步骤：

1. 将万用表档位调至 “电阻档”（根据被测电阻预估阻值选择合适量程，如测量 1kΩ~10kΩ 电阻选 “20kΩ” 档）；

2. 短接红黑表笔，进行 “调零校准”（部分数字万用表可自动校准，指针式万用表需手动调节调零旋钮）；

3. 断开被测电阻的电源（严禁带电测量电阻，否则可能损坏万用表或导致触电）；

4. 用红黑表笔分别接触电阻的两端，读取显示屏上的阻值（若显示 “OL”，则表示电阻开路；若阻值远低于标称值，则表示电阻短路或损坏）。

3. 常见误区与风险提示

• 误区 1：用示波器探头 “通断档” 替代万用表测电阻。示波器的通断档仅能判断 “是否完全开路”（通常阻值超过 1MΩ 即显示 “不通”），无法区分 “10kΩ 电阻” 和 “1MΩ 电阻”，易导致误判；

• 误区 2：带电测量电阻。无论是示波器还是万用表，带电测量电阻都可能导致内部电路因过流损坏（尤其是示波器探头，高阻抗设计使其对过压过流更敏感）；

• 误区 3：忽略探头接地。使用示波器探头时，若未接好地线，会导致信号干扰严重，甚至可能因静电损坏探头或示波器。

四、总结：工具选对，事半功倍

示波器探头 “测电阻不通” 并非设备故障，而是 “工具用途与测量需求不匹配” 的必然结果。示波器探头的高阻抗、弱电流设计是为了精准捕捉动态信号，而电阻测量需要低阻抗、足够电流的专用电路 —— 这一矛盾决定了两者无法替代。

在电子电路调试中，我们需牢记：示波器（含探头）是 “看波形的工具”，万用表是 “测静态参数（电阻、电压、电流）的工具”。选对工具、遵循正确操作步骤，才能确保测量结果的精准性，避免因误用导致的时间浪费或设备损坏。
