3 个常见误区：别让接地毁了差分信号​

在高速信号传输领域，差分信号凭借出色的抗干扰能力和共模抑制特性，成为 USB、HDMI、Ethernet 等接口的首选方案。然而，很多工程师在实际设计中往往忽视接地系统对差分信号的影响，导致信号完整性下降、误码率升高，甚至系统崩溃。本文将深入剖析差分信号接地的 3 个常见误区，结合理论原理与工程实践，提供切实可行的优化方案，帮助工程师避开 “接地陷阱”。

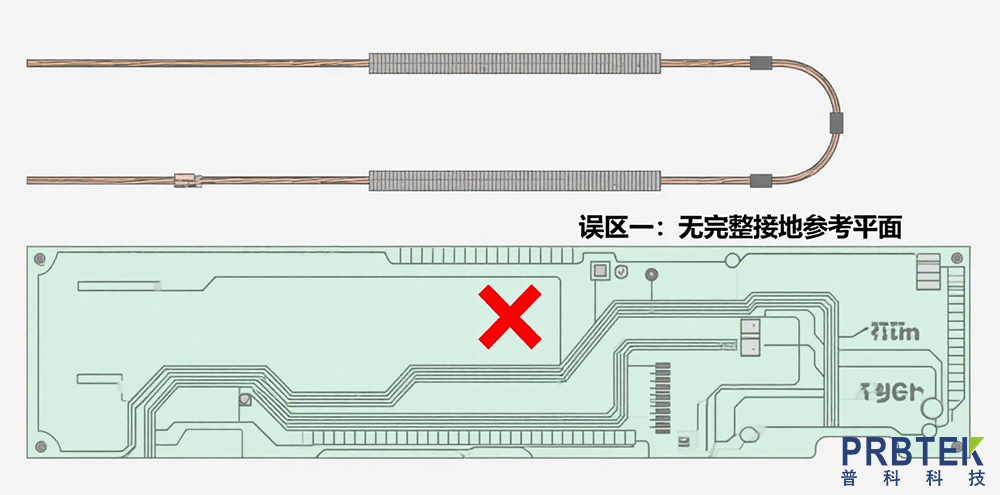

误区一：认为 “差分信号无需接地”，完全忽略接地参考

误区原理

部分工程师受 “差分信号通过两根线的电压差传输，与地无关” 的片面认知影响，在设计中省略差分信号线的接地参考平面，或让差分对跨越多个接地区域。实际上，差分信号的共模抑制能力依赖稳定的接地参考，当两根信号线的寄生参数不对称时，共模噪声会转化为差模噪声，而接地平面正是维持参数对称的关键。

实际危害

某工业控制设备采用 RS485 差分通信，设计时未为差分线铺设完整接地平面，导致信号在传输距离超过 10 米后出现明显抖动。示波器测试显示，共模噪声峰值达 200mV，远超芯片手册规定的 100mV 阈值，最终引发数据丢包。此外，无接地参考的差分线还会成为电磁辐射源，在 EMC 测试中难以通过辐射发射（RE）项目。

解决方案

1. 确保接地平面连续：差分信号线下方必须铺设完整的接地平面，避免跨越分割槽、镂空区域或不同接地网络（如模拟地与数字地）。若需跨越接地分割，需在分割处使用 0Ω 电阻或磁珠实现单点连接，维持参考平面连续性。

2. 控制线间距与阻抗匹配：根据传输速率选择合适的差分阻抗（如 USB 3.0 为 90Ω±10%），通过调整线间距（通常为线宽的 2-3 倍）和介质厚度，确保两根信号线的特征阻抗一致，减少寄生参数差异。

3. 增加接地过孔：在差分线两侧每隔 500μm 设置一个接地过孔，将表层信号的回流路径引导至内层接地平面，降低共模电感。

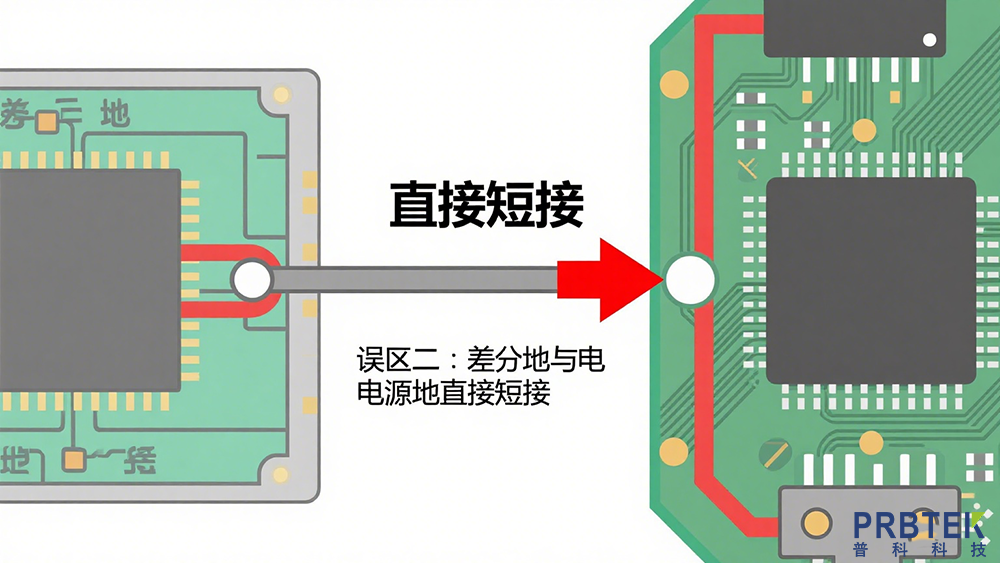

误区二：将 “差分地” 与 “电源地” 直接短接，忽视噪声隔离

误区原理

差分信号的接地系统（简称 “差分地”）需要低阻抗的回流路径，而电源地存在开关噪声、纹波等干扰。若将两者直接用导线短接，电源地的噪声会通过共地阻抗耦合到差分地，导致差分对的共模电压不稳定，破坏信号的差分平衡。

实际危害

某消费电子设备的 HDMI 接口设计中，工程师将 HDMI 芯片的差分地与电源地通过一个 1mm 宽的铜皮直接连接。在播放 4K 视频时，电源模块的开关噪声（100MHz 频段）通过共地路径耦合到 HDMI 差分线，示波器观测到差分信号的眼图张开度从 80% 降至 35%，画面出现明显卡顿和雪花点。

解决方案

1. 采用单点接地或星形接地：在 PCB 设计中，将差分地通过一个 0Ω 电阻或 1nF 电容与电源地单点连接，避免形成多个接地回路。对于高频信号（>1GHz），可使用穿心电容实现 AC 接地，阻断 DC 噪声的传播。

2. 设置接地隔离带：在差分地与电源地之间预留 0.5mm 宽的隔离带，隔离两个接地区域的电流路径。隔离带内可填充接地过孔，增强接地平面的屏蔽效果。

3. 使用共模电感和滤波器：在差分信号的输入端和输出端串联共模电感，并联 100pF 的 X 电容，抑制共模噪声。同时，在电源地靠近差分芯片的位置放置 10μF+0.1μF 的去耦电容，降低电源噪声。

误区三：“接地越密集越好”，过度使用接地过孔导致阻抗突变

误区原理

部分工程师认为 “接地过孔越多，接地效果越好”，在差分线周围密集排列接地过孔。然而，过多的接地过孔会改变差分线的特征阻抗，导致阻抗不连续点增加，信号在传输过程中产生反射，影响信号完整性。此外，过孔之间的寄生电容还会引入额外的插入损耗。

实际危害

某通信设备的 PCIe 4.0 接口设计中，工程师在差分线两侧每隔 200μm 设置一个接地过孔，共排列了 20 个过孔。测试结果显示，差分信号的反射系数（S11）在 5GHz 频段达到 - 10dB，远超 PCIe 4.0 规范要求的 - 15dB，信号传输速率从 8GB/s 降至 6GB/s，无法满足设计需求。

解决方案

1. 合理规划过孔间距：根据差分信号的传输速率确定接地过孔的间距，一般遵循 “过孔间距≥λ/20”（λ 为信号波长）的原则。例如，对于 10GHz 的信号，λ≈30mm，过孔间距应≥1.5mm，避免过孔密集导致阻抗突变。

2. 优化过孔结构：采用盲孔或埋孔替代通孔，减少过孔对表层和内层信号的影响。过孔直径应控制在 0.2-0.4mm，焊盘直径为过孔直径的 2-3 倍，降低寄生电感和电容。

3. 进行阻抗仿真验证：在设计初期使用 Ansys SIwave、Cadence Allegro 等工具进行阻抗仿真，模拟接地过孔对差分阻抗的影响，确保整个传输链路的阻抗波动控制在 ±10% 以内。

差分信号接地的综合优化策略

除了避开上述 3 个误区，还需从系统层面构建可靠的接地方案：

1. 分层接地设计：将 PCB 分为信号层、接地层、电源层，采用 “三明治” 结构（信号层 - 接地层 - 电源层 - 信号层），确保每个信号层都有对应的接地平面，缩短回流路径。

2. 动态接地调整：根据信号速率调整接地策略，低速差分信号（<100MHz）可采用多点接地，高速信号（>1GHz）必须采用单点接地，避免接地回路引入的噪声。

3. 测试验证与迭代：通过时域反射仪（TDR）测试差分阻抗，使用示波器观测眼图和抖动，结合 EMC 测试验证接地系统的抗干扰能力，根据测试结果优化接地设计。

结语

差分信号的接地设计是一个系统工程，既需要理解信号传输的理论原理，又要结合实际应用场景灵活调整。工程师应避免 “无需接地”“直接短接”“过度过孔” 这 3 个常见误区，通过优化接地平面、隔离噪声、控制阻抗，充分发挥差分信号的抗干扰优势。只有将接地设计融入整个信号链路的设计流程，才能确保高速差分系统的稳定运行，为设备性能保驾护航。
