高压探棒单端测后相加：实操避坑指南，这些问题别踩雷​

在高压测试现场，“用高压探棒分别测单端再相加” 是不少工程师会用到的操作，但实际操作中，常有人因忽略细节导致数据不准，甚至引发设备损坏、安全风险。本文从实操角度出发，拆解常见问题、适用场景及避坑要点，帮你高效完成测量。

一、先搞清楚：为啥要 “单端测后相加”？不是所有情况都需要

很多人刚接触高压测量时，会疑惑 “明明能直接测总电压，为啥还要分开测单端再相加？” 其实，这种操作并非多此一举，而是针对特定需求设计的，主要有三类核心目的：

1. 还原高精度总电压：避免单路测量误差

在高压分压器（如电容分压器、电阻分压器）测试中，总高压会被分成两路单端信号输出。由于单路信号受元器件精度、环境干扰影响，直接用单路数据推算总电压，误差会叠加。此时，用高压探棒测两路单端信号再按比例相加，能抵消部分单路误差，还原更精准的总高压值 —— 比如某电容分压器将 10kV 总电压分成 8kV 和 2kV 两路，相加后总电压误差可从 ±2% 降至 ±0.5%。

2. 测量串联负载总压：解决 “无法直接测” 的难题

有些高压电路中，串联负载（如两个串联的高压电阻、电容）的总电压端可能被遮挡，或直接测量会触碰高压裸露部件，存在安全风险。这时，用高压探棒分别测每个负载的对地电压，再相加，就能间接得到总电压。比如高压电源回路中，两个串联电阻 R1、R2 安装在封闭机箱内，只能接触到各自的对地端子，测 R1 对地 U1、R2 对地 U2，相加后就是 R1+R2 的总电压。

3. 分析信号叠加效果：排查相位或干扰问题

在电力电子设备（如逆变器、高压变频器）测试中，有时需要确认两路同参考地的高压信号叠加是否正常。比如判断两路驱动信号是否因相位偏移导致叠加后电压异常，这时先单端测两路信号的波形和数值，再相加分析，能直观看到叠加后的信号变化，快速定位是否存在相位差、幅度偏差等问题。

二、实操易踩坑：这 5 个错误，90% 的人刚开始都会犯

“单端测后相加” 看似简单，但实操中一个小疏忽就会出问题，以下 5 个常见错误，一定要避开：

1. 参考地不一致：数据直接 “报废”，还可能烧设备

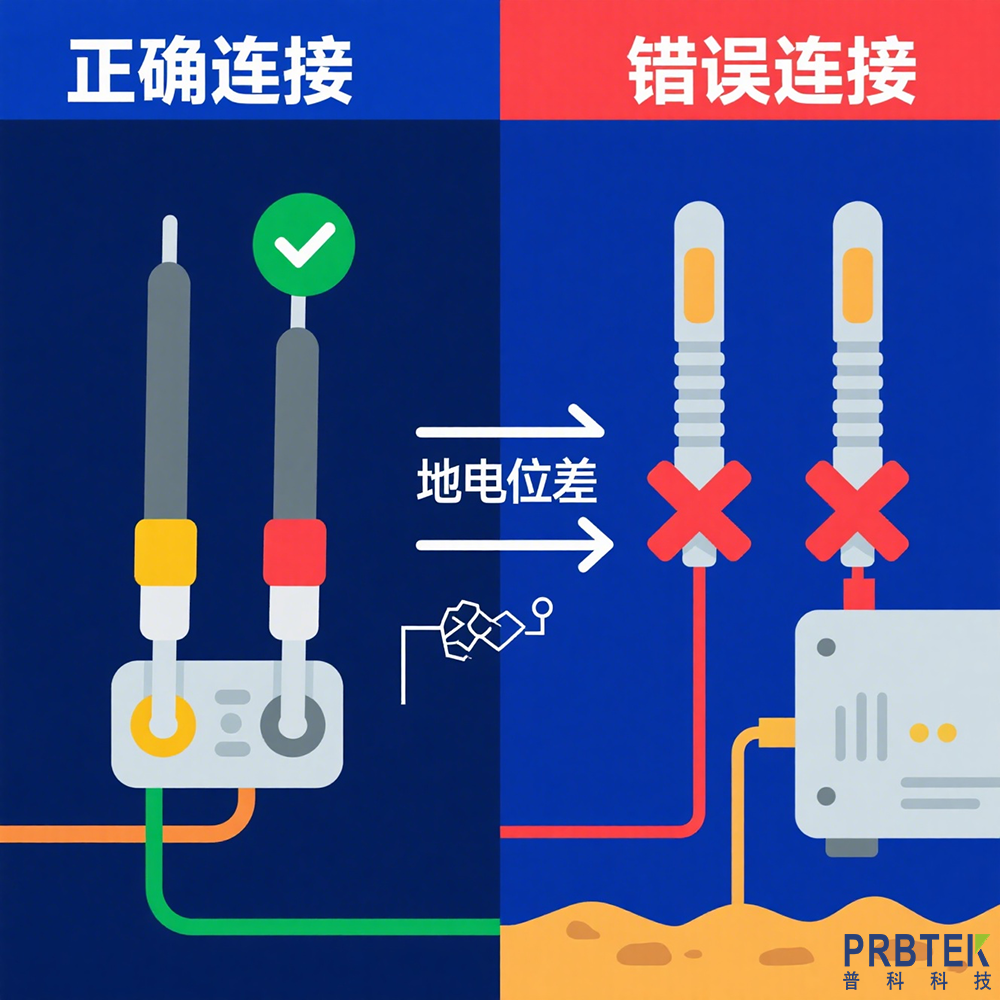

这是最常见也最危险的错误！比如用探棒 1 测测点 A 时，接地端接设备机壳；测测点 B 时，接地端接实验室大地 —— 两者存在几十伏甚至几百伏的地电位差，相加后得到的是 “地电位差 + 真实电压” 的虚假数据，更严重的是，地电位差会通过测量设备形成回路，烧毁示波器输入模块。

避坑方法：所有探棒的接地端必须接同一公共点，比如测试台的专用接地柱，或设备的公共负极端子，用万用表确认接地端之间的电压为 0V 后再开始测量。

2. 探棒参数不匹配：相加结果 “差之千里”

有人图方便，用不同型号的探棒测两路信号：比如一路用 100:1 衰减比的探棒，另一路用 1000:1 的探棒。假设实际 U1=1000V、U2=2000V，用 100:1 探棒测 U1 显示 10V，用 1000:1 探棒测 U2 显示 2V，相加后误算为 12V（对应真实电压 1200V），与实际总电压 3000V 相差近 2 倍！

避坑方法：两路测量必须用同一型号、同参数的探棒，衰减比、带宽、耐压等级完全一致，测量前检查探棒标识，确保参数匹配。

3. 忽略电压极性：正负搞反，结果 “变负”

单端测量时，若测点电位低于参考地，电压值为负。但不少人测量时只看绝对值，相加时忽略负号，导致结果错误。比如测点 A 对地电压为 - 500V（电位低于地），测点 B 对地电压为 1500V，直接用 500+1500=2000V，实际总电压应为 - 500+1500=1000V，误差翻倍。

避坑方法：测量时记录电压的正负符号，代数相加（带正负号计算），示波器可开启 “负极性显示” 功能，直观看到负电压。

4. 用硬件叠加信号：引入额外噪声

有些人为了 “实时看叠加结果”，用外部电路（如电阻分压）将两路探棒输出信号叠加后再接入示波器。但外部电路的电阻、电容会引入噪声和信号衰减，导致叠加波形失真，比如高频高压信号经过外部电路后，波形会出现毛刺、幅度衰减。

避坑方法：优先用示波器自带的 “数学运算” 功能（如 Ch1+Ch2）直接叠加，无需外部硬件，减少噪声干扰。

5. 不检查探棒绝缘：忽视安全风险

高压探棒的绝缘层若有破损，测量时会发生绝缘击穿，导致高压漏电，引发触电事故。但不少人测量前只看参数，不检查探棒外观 —— 比如探棒线缆的绝缘皮有裂纹，或探头前端的绝缘套脱落，仍继续使用。

避坑方法：测量前用手触摸探棒绝缘层，检查是否有破损、硬化；用绝缘电阻表测探棒的绝缘电阻，确保≥1000MΩ（500V 测试电压下），绝缘不合格的探棒严禁使用。

三、明确边界：这 3 种情况，千万别用 “单端测后相加”

并非所有高压测量都能采用 “单端测后相加”，遇到以下 3 种情况，必须改用差分测量，否则会导致测量失败或安全事故：

1. 两个测点无公共地

若两个测点属于两路独立的高压系统（如两个不同的高压电源输出端），彼此没有公共参考地，单端测量时无法确定电压基准，相加后的数据毫无意义。比如测电源 A 的输出端（无公共地）和电源 B 的输出端，单端测后相加，结果只是两个孤立电压的数值和，不代表任何实际物理量。

2. 需测 “两点间电压” 而非 “对地电压和”

若测量目的是获取 “两个测点之间的电压”（如高压电机的相间电压、高压电容的两端电压），而非 “两个测点对地电压之和”，用 “单端测后相加” 完全错误。比如测电机 U、V 相间电压，U 相对地电压 10kV，V 相对地电压 8kV，直接相加得 18kV，实际相间电压应为 10-8=2kV（同相位时），误差极大。此时需用差分探棒直接测 U、V 两点间电压。

3. 存在强共模干扰

当测量环境有强共模干扰（如附近有大功率电机、高压变压器），单端测量会将共模干扰信号（如 50Hz 工频干扰）一同采集，导致测量电压包含干扰成分。比如在工厂车间测高压信号，单端测量时 U1=1000V+50V 干扰，U2=2000V+50V 干扰，相加后总电压包含 100V 干扰，而差分测量能抑制共模干扰，只采集真实的差模电压。

四、标准操作流程：4 步搞定 “单端测后相加”，精准又安全

掌握正确的操作流程，能大幅降低错误率，以下 4 步可直接套用：

1. 准备阶段：确认设备与环境

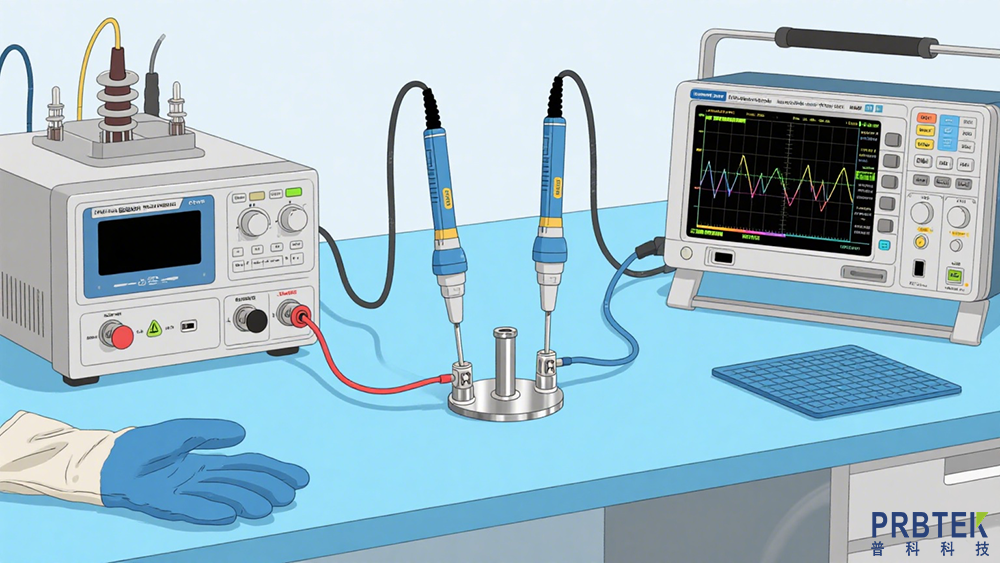

设备：同一型号高压探棒 2 支（衰减比、耐压等级匹配被测电压）、带数学运算功能的示波器（或万用表 + 数据记录仪）、绝缘手套、绝缘垫、公共接地端子。

环境：测量区域无强电磁干扰，地面干燥，高压部件有防护栏，周围无无关人员。

2. 接线检查：确保接地与连接正确

将两支探棒的接地端都连接到公共接地端子，用万用表测两个接地端之间的电压，确认≤0.1V（无地电位差）。

将探棒前端分别连接到两个测点，确保接触牢固（高压测点需用绝缘夹固定，避免脱落），探棒线缆远离高压线缆（防止电磁耦合干扰）。

3. 测量记录：带符号记录电压值

开启示波器，设置探棒衰减比（与实际探棒衰减比一致，如 1000:1），显示两路单端电压波形。

记录两路电压的数值和正负符号（如 U1=1200V，U2=-300V），若用万用表测量，需切换 “直流 / 交流” 档位（根据被测信号类型），记录准确数值。

4. 信号相加：选择合适的叠加方式

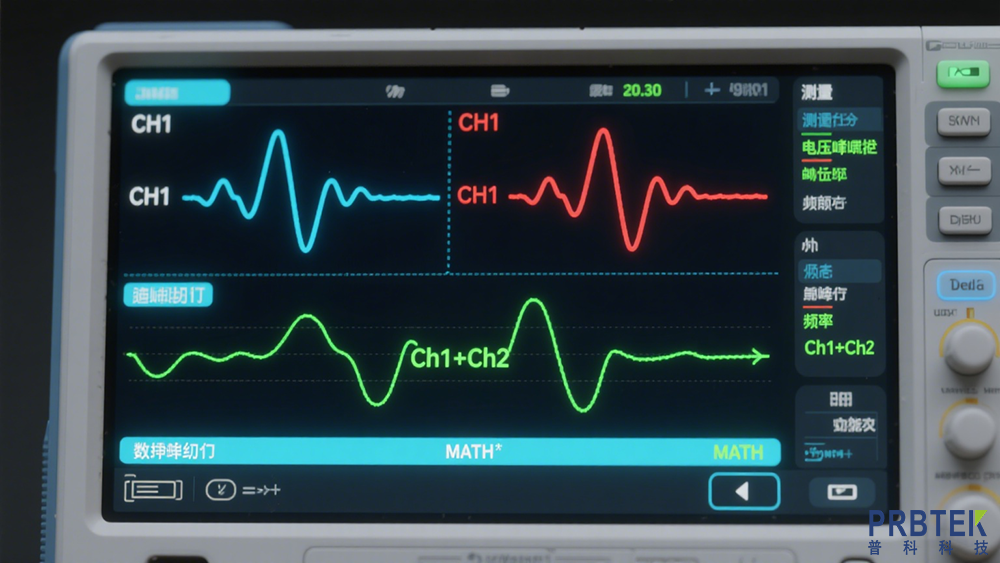

实时波形：示波器开启 “Ch1+Ch2” 数学运算，观察叠加后的波形，分析是否存在异常（如幅度偏差、相位偏移）。

数值计算：带正负号代数相加（如 1200+(-300)=900V），得到总电压值，若需高精度计算，可多次测量取平均值（减少随机误差）。

五、总结：核心原则记 3 点，实操不踩雷

“高压探棒单端测后相加” 的核心是 “精准 + 安全”，记住 3 个原则：

共地是前提：所有探棒接地端必须同一公共点，无地电位差；

匹配是关键：探棒参数（衰减比、带宽、耐压）完全一致，避免数据偏差；

场景要适配：只在 “还原总电压、测串联负载、分析叠加效果” 时使用，无公共地、测两点间电压、强共模干扰场景改用差分测量。

若你在实操中遇到特殊场景（如测高压脉冲信号、高温环境下测量），或对某一步操作有疑问，可参考探棒说明书的 “特殊测量指南”，或咨询设备厂商的技术支持，确保测量既精准又安全。
