什么是差分探头的降额曲线？

在电子测量领域，差分探头凭借其抑制共模干扰、捕捉微弱差分信号的能力，成为电源测试、高频电路分析、新能源电控系统检测等场景的核心工具。然而，多数工程师在使用过程中往往聚焦于探头的标称带宽、衰减比、输入电压等静态参数，却容易忽视一个关键动态特性 ——降额曲线。事实上，降额曲线直接决定了探头在不同工况下的测量精度与安全边界，是避免测量误差、保护设备寿命的核心依据。本文将从定义、原理、影响因素、应用策略四个维度，全面解析差分探头降额曲线，为工程实践提供系统性指导。

一、降额曲线的核心定义与物理本质

（一）什么是差分探头降额曲线？

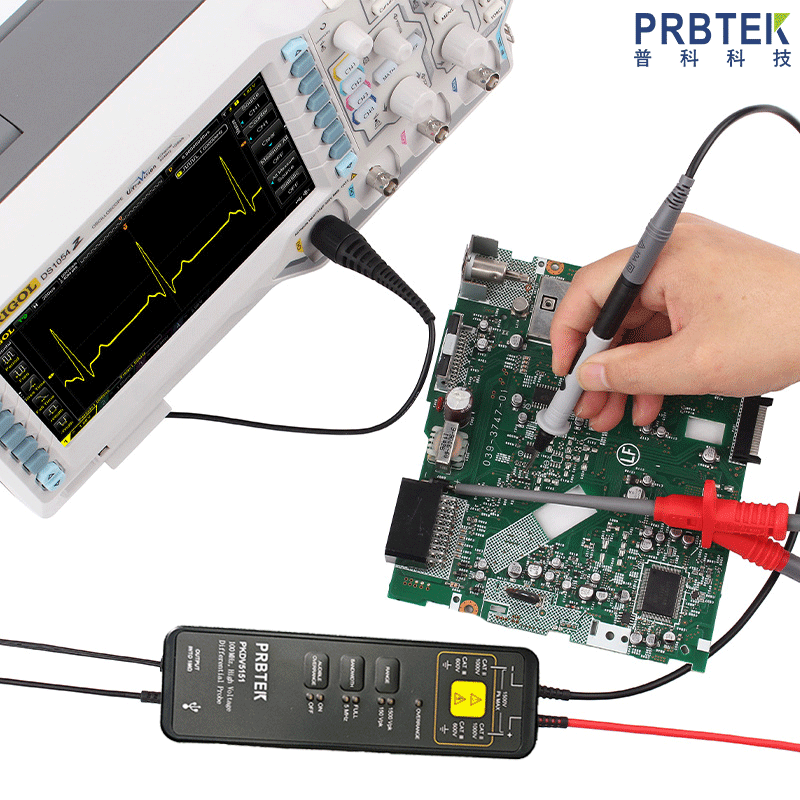

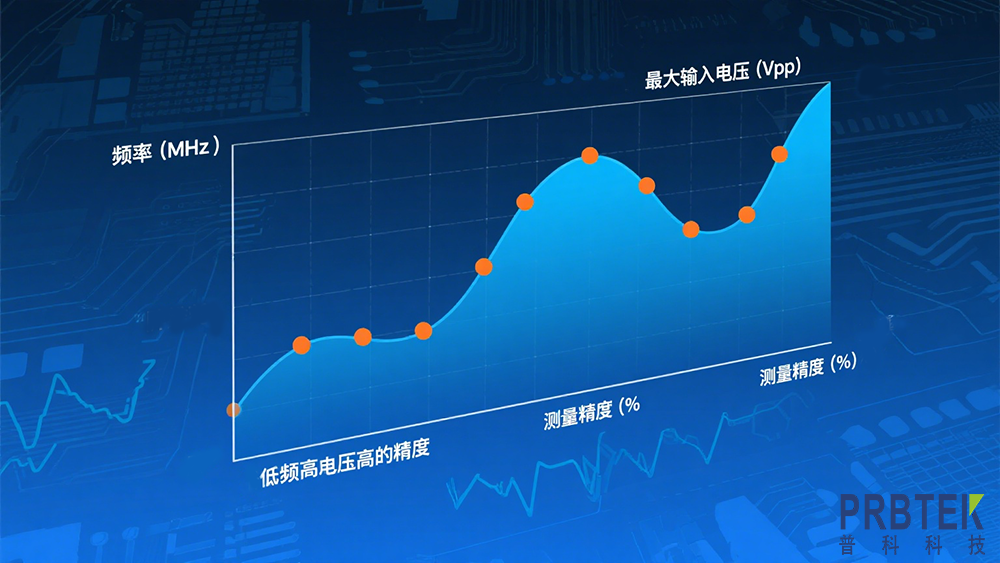

差分探头的降额曲线，是描述探头在不同信号频率与输入电压幅值组合下，其性能参数（如最大安全输入电压、测量精度、带宽稳定性）衰减规律的动态特性曲线。通常以 “频率（Hz/kHz/MHz）” 为横坐标，以 “最大允许输入电压（Vpp/Vrms）” 或 “测量精度偏差率（%）” 为纵坐标，直观呈现探头性能随工况变化的边界。

例如，一款标称 “最大输入电压 1000Vpp（DC-1MHz）、带宽 500MHz” 的差分探头，其降额曲线可能显示：当频率升至 10MHz 时，最大安全输入电压降至 600Vpp；频率达到 100MHz 时，输入电压需进一步降至 200Vpp，同时测量精度偏差从 ±1% 扩大至 ±3%。这种 “频率升高→性能参数衰减” 的规律，正是降额曲线的核心表达。

（二）降额曲线的物理本质：寄生参数与元件特性的制约

降额曲线的存在，本质是由差分探头内部电路的寄生参数与有源元件特性共同决定的。从电路结构来看，差分探头主要由衰减网络、差分放大器、共模抑制电路、输出匹配网络四部分组成，每一部分在高频工况下都会呈现出与低频截然不同的特性：

1. 衰减网络的寄生电抗：低频时，衰减电阻的阻值稳定，可精准控制信号衰减比；但当频率升高，电阻的寄生电感（引线电感、封装电感）与电容（引脚间分布电容）开始起作用，形成 RC/LR 谐振电路，导致实际衰减比偏离设计值，同时最大承受电压因谐振效应降低。

2. 差分放大器的带宽限制：放大器的增益带宽积（GBW）是固定参数，当信号频率接近或超过放大器的截止频率时，增益会随频率升高按 - 20dB / 十倍频的规律衰减，若此时仍输入高幅值信号，极易导致放大器饱和失真，甚至烧毁有源器件（如运算放大器）。

3. 共模抑制电路的频率敏感性：共模抑制比（CMRR）是差分探头的核心指标，但 CMRR 会随频率升高而下降 —— 低频时 CMRR 可达 - 80dB 以上，高频时可能降至 - 40dB 以下。此时若输入高幅值共模信号，会通过寄生电容耦合至差分通道，导致测量误差增大，而降额曲线通过限制输入电压，可间接减少共模干扰的影响。

简言之，降额曲线并非厂商 “保守设计” 的产物，而是对探头内部物理特性的客观呈现，是 “理论参数” 与 “实际工况” 之间的桥梁。

二、影响降额曲线的三大关键因素

不同型号的差分探头，其降额曲线形态差异显著，主要受以下三大因素影响，工程师在选型与使用时需重点关注：

（一）探头衰减比：决定降额曲线的 “初始电压基线”

衰减比是差分探头的基础参数，直接决定了降额曲线的 “最大输入电压基线”。常见的衰减比包括 1:10、1:100、1:1000，其核心作用是将高幅值输入信号衰减至示波器可承受的范围（通常为 ±5V 或 ±10V）。

• 高衰减比（如 1:1000）：基线电压更高，降额曲线的初始最大输入电压可达 7000Vpp（如 Keysight N1070A），适合高压场景（如新能源汽车高压母线测试），但高频下电压降额速度更快 —— 因衰减电阻的寄生电感在高频时更易引发电压击穿风险。

• 低衰减比（如 1:10）：基线电压较低，初始最大输入电压通常为 100Vpp 左右，适合低压高频场景（如高速串行总线测试），高频下电压降额速度相对平缓，因衰减网络的寄生参数影响较小。

例如，同品牌两款探头：1:100 衰减比的探头在 1MHz 时最大输入电压为 500Vpp，1:10 衰减比的探头在相同频率下仅为 50Vpp，但当频率升至 100MHz 时，前者降额至 100Vpp，后者降至 20Vpp，前者的降额幅度（80%）明显大于后者（60%）。

（二）带宽等级：决定降额曲线的 “频率拐点”

探头的标称带宽（如 100MHz、500MHz、1GHz）并非 “恒定带宽”，而是指测量精度偏差≤3dB 时的频率上限，这一上限正是降额曲线的 “频率拐点”—— 超过拐点后，性能参数会加速衰减。

• 窄带探头（≤200MHz）：频率拐点较低，通常在标称带宽的 50%-70% 时开始明显降额。例如，一款 100MHz 带宽的探头，在 50MHz 时最大输入电压已降至标称值的 80%，70MHz 时降至 50%，100MHz 时仅为 30%，适合低频高压测试（如工业电源纹波测试）。

• 宽带探头（≥500MHz）：频率拐点较高，通常在标称带宽的 80%-90% 时才开始明显降额。例如，一款 500MHz 带宽的探头，在 400MHz 时最大输入电压仍能保持标称值的 90%，450MHz 时降至 70%，500MHz 时降至 50%，适合高频低压测试（如 5G 基站射频电路测试）。

需要注意的是，带宽等级与降额曲线的 “陡峭度” 正相关：带宽越高，降额曲线在拐点前越平缓，拐点后越陡峭 —— 因宽带探头的有源元件（如高速运放）在接近带宽极限时，非线性失真会急剧增加。

（三）电路设计工艺：决定降额曲线的 “平滑度”

厂商的电路设计工艺（如寄生参数优化、散热设计、元件选型）直接影响降额曲线的 “平滑度”—— 曲线越平滑，说明探头在不同工况下的性能越稳定，抗干扰能力越强。

• 高端工艺（如采用陶瓷封装电阻、多层屏蔽结构）：可有效降低寄生电感与电容，减少信号串扰，降额曲线平滑无明显波动。例如，Tektronix P5205A 探头，其降额曲线在 0.1MHz-100MHz 范围内，电压衰减呈线性变化，无突变点，测量精度偏差始终控制在 ±2% 以内。

• 普通工艺（如采用碳膜电阻、单层屏蔽）：寄生参数控制较差，降额曲线易出现 “突变点”—— 在某一频率段，电压衰减突然加快，或精度偏差急剧扩大。例如，某国产 100MHz 探头，在 20MHz 时电压衰减突然从 10% 增至 30%，原因是衰减网络的 RC 谐振频率恰好落在 20MHz 附近，导致信号大幅失真。

因此，在选型时，除了关注静态参数，还需对比不同厂商的降额曲线形态 —— 平滑无突变的曲线，往往意味着更可靠的测量性能。

三、降额曲线的实际应用：从选型到测量的全流程策略

理解降额曲线的最终目的，是将其转化为实际测量中的 “操作指南”，避免因工况超出降额范围导致的测量误差或设备损坏。以下从选型、预处理、测量监控三个环节，给出具体应用策略：

（一）选型阶段：以 “工况覆盖度” 匹配降额曲线

选型的核心是确保被测信号的 “频率 - 电压” 组合，完全落在探头降额曲线的 “安全区域” 内（即最大输入电压≥实际信号幅值，且测量精度偏差≤可接受范围）。具体步骤如下：

1. 确定被测信号的关键参数：通过电路原理分析或初步测量，明确信号的 “最高频率（f_max）” 与 “最大幅值（V_max）”。例如，新能源汽车高压母线测试中，信号频率通常为 0-1MHz，最大电压为 1000Vpp；高速 USB4 信号测试中，频率为 0-10GHz，最大电压为 2Vpp。

2. 对比降额曲线的安全区域：针对目标信号参数，查看探头降额曲线在 f_max 处的 “最大允许输入电压（V_allow）” 与 “精度偏差（Δ%）”。若 V_allow≥V_max 且 Δ%≤2%（工业测试通常要求），则该探头符合需求。

3. 预留安全余量：考虑到实际测量中可能出现的信号尖峰（如电源开关瞬间的电压过冲），应预留 20%-30% 的安全余量。例如，若实际信号最大电压为 1000Vpp，应选择在 f_max 处 V_allow≥1200Vpp 的探头，避免尖峰电压超出降额范围。

（二）测量预处理：根据降额曲线优化探头设置

在正式测量前，需根据降额曲线调整探头的衰减比、补偿电容等参数，最大化测量精度：

1. 衰减比选择：优先选择使实际输入电压落在降额曲线 “平缓段” 的衰减比。例如，被测信号为 500Vpp、10MHz，若选择 1:100 衰减比，探头在 10MHz 处的 V_allow 为 600Vpp（落在平缓段），测量精度偏差为 ±1%；若选择 1:10 衰减比，V_allow 仅为 60Vpp（超出范围），会导致探头饱和失真。

2. 补偿电容校准：高频测量中，探头的补偿电容需与示波器输入电容匹配，否则会加剧信号反射，导致降额曲线进一步恶化。可通过示波器的 “探头补偿” 功能，调整补偿电容，使方波信号的上升沿无过冲、无振荡，确保降额曲线的精度偏差符合预期。

3. 共模电压控制：若被测信号存在较高共模电压（如电网电压），需参考降额曲线中 “共模电压 - 频率” 的关系，选择 CMRR 在高频下衰减较慢的探头，并通过接地优化（如使用专用接地夹）减少共模干扰，避免测量误差扩大。

（三）测量监控：实时对照降额曲线排查异常

测量过程中，需通过示波器的实时数据与波形，监控是否超出降额范围，及时排查异常：

1. 电压幅值监控：若示波器显示的信号幅值突然增大（如超过降额曲线在当前频率下的 V_allow），需立即停止测量，检查是否存在信号过冲或探头衰减比设置错误，避免损坏探头内部元件。

2. 波形失真判断：若波形出现明显失真（如方波变正弦波、上升沿延迟），可能是频率超出降额曲线的 “拐点”，导致探头带宽不足。此时需降低测量频率，或更换更高带宽的探头，使工况回到安全区域。

3. 温度监控：部分高端探头（如 Keysight DSOX1204G 配套探头）具备温度检测功能，若探头温度过高，会导致有源元件性能下降，降额曲线进一步衰减。此时需暂停测量，待探头冷却后再继续，避免永久性损坏。

四、降额曲线的未来发展：技术创新与应用拓展

随着电子测量向 “更高频率、更高电压、更高精度” 方向发展，差分探头的降额曲线也将迎来技术革新，主要呈现两大趋势：

（一）材料与工艺升级：使降额曲线更平缓

未来，厂商将通过新材料与新工艺，进一步降低寄生参数的影响，使降额曲线的 “陡峭度” 降低，扩大安全区域：

新型衰减元件：采用氮化铝（AlN）陶瓷电阻，其寄生电感比传统碳膜电阻低 50% 以上，可使高频下的电压降额幅度减少 30%；

3D 封装技术：通过立体封装减少引线长度，降低分布电容，使宽带探头的频率拐点从标称带宽的 80% 提升至 95%，进一步拓展高频测量范围；

智能温控系统：内置微型散热风扇与温度传感器，实时调节探头温度，避免高温导致的性能衰减，使降额曲线在宽温度范围内保持稳定。

（二）数字化与智能化：动态调整降额曲线

随着探头向 “数字化” 转型（如内置 FPGA 芯片），未来的降额曲线将从 “静态曲线” 升级为 “动态自适应曲线”：

实时工况监测：探头内置频率与电压检测模块，可实时识别被测信号的参数，并自动调整内部电路（如切换衰减网络、优化放大器增益），使降额曲线的安全区域随工况动态扩展；

云端数据校准：通过物联网技术连接厂商数据库，定期更新降额曲线的校准数据，补偿因元件老化导致的性能衰减，确保长期测量精度；

可视化交互界面：在示波器软件中实时显示降额曲线与当前工况的 “位置关系”（如用红点标记当前频率 - 电压坐标），直观提示是否超出安全范围，降低操作门槛。

五、总结

差分探头的降额曲线，是理解探头动态性能的 “钥匙”，也是确保电子测量精准性与安全性的 “生命线”。从物理本质来看，它是寄生参数与元件特性的客观呈现；从实际应用来看，它贯穿于探头选型、预处理、测量监控的全流程。未来，随着材料工艺的升级与数字化技术的融入，降额曲线将更加平缓、智能，为更高难度的电子测量任务提供支撑。

对于工程师而言，掌握降额曲线的分析方法，不仅能避免 “因参数误判导致的测量误差”，更能最大化探头的使用价值，延长设备寿命。在实际工作中，应养成 “先看降额曲线，再制定测量方案” 的习惯，让技术工具真正服务于测量需求，而非被工具的特性所限制。
