基于高频电流探头的电磁兼容（EMI/EMC）测试与诊断技术方案

电磁兼容（EMI/EMC）测试是确保电子设备在复杂电磁环境中可靠运行的关键环节。高频电流探头采用非侵入式的测量方法，可以精准的捕捉电缆上的噪声电流，为诊断和解决电磁干扰问题提供可靠数据。本文详细介绍了高频电流探头在EMI/EMC测试中的应用方案。

一、测量原理

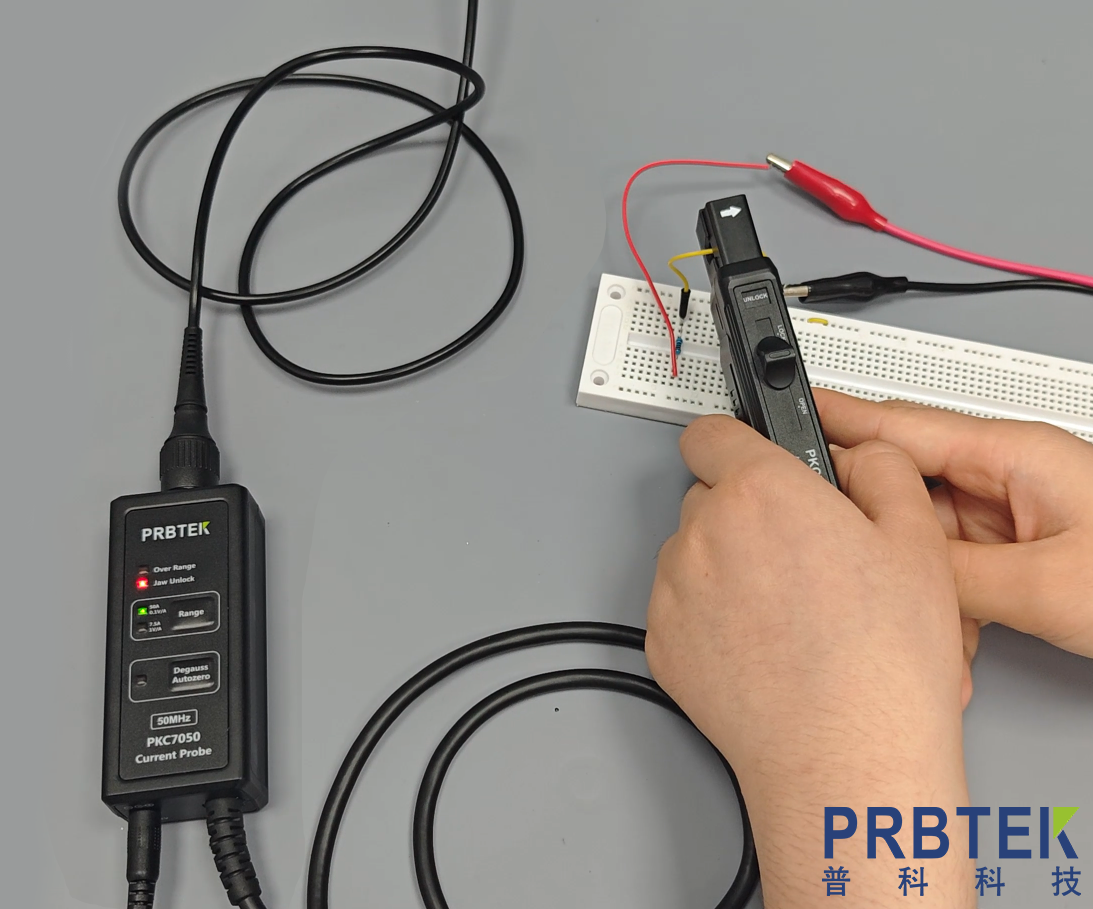

电磁干扰主要的传播途径有传导和辐射两种，其中传导的发射（CE）是EMC测试的重要项目。PKC7000系列高频电流探头采用先进的磁芯材料和结构设计，基于互感器的原理工作。将钳夹在电缆上时，可以把导线中的共模（CM）和差模（DM）噪声电流转换为可测量的电压信号，转换关系为Vout = M × di/dt（M为互感系数）。

二、测量准备

1. 设备选型与配置

为确保测量信号的准确性，可选择PKC7000系列内合适的探头型号进行测试：若进行开关电源测试（≤30MHz），可选PKC7310（带宽为100MHz）；对于高速数字电路或宽带噪声测试，建议选用PKC7720（200MHz）并搭配合适的示波器和频谱分析仪，确保系统带宽匹配。注意在测试前需要在空载的情况下进行探头消磁（Degauss）和零位校准，以确保测量结果的准确性。

2. 测试环境搭建

在屏蔽室或半电波暗室中进行测量，避免环境噪声影响。使用PKC-IF01接口适配器确保探头与测量仪器阻抗匹配（50Ω）。

3. 探头参数设置

根据预估噪声电平选择合适的探头灵敏度（PKC7000系列提供1mV/mA至10mV/mA多档位）。修改示波器参数以匹配探头的参数。

三、测量步骤

1. 系统连接与配置

将LISN-1000接入交流电网，被测设备（EUT）电源线连接LISN输出端。选择合适口径的PKC7000探头钳夹在LISN与EUT之间的电源线上，注意探头标志的方向与电流方向保持一致。通过PKC-IF01接口适配器将探头输出连接至频谱分析仪。

2. 本底噪声测量

在EUT断电状态下进行环境噪声的测量，记录各频点幅值作为参考基准。开启探头的低噪声模式，确保测量系统的本底噪声低于限值线10dB以上。

3. 传导发射测试

启动EUT至满载。使用PKC7000探头进行150kHz-30MHz频段扫描，并对准峰值和平均值进行记录。重点观察开关频率谐波和时钟基波等特定频点的测量值。

4. 噪声源定位分析

采用分层诊断的策略，首先测量所有电缆的噪声频谱，识别主要的传播路径；随后使用探头近场扫描功能精确定位PCB板上的噪声源。

5. 噪声模式识别

通过差分测量法区分噪声模式：使用探头分别测量L、N、PE线的电流，通过矢量计算分离共模和差模分量。PKC7000系列的高共模抑制比可以确保测量准确性，为滤波器设计提供依据。

四、数据分析与报告

用分析软件处理测量数据，自动生成CISPR标准格式的报告。

PKC7000系列高频电流探头为EMI/EMC测试提供完整的解决方案，可帮助工程师快速定位干扰源，验证抑制措施，显著提升产品EMC合规性，为电子设备的可靠性和安全性提供保障。
