共模电压测量：原理、方法与应用探析

在电子电气系统中，共模电压是影响系统稳定性、电磁兼容性（EMC）以及设备安全的关键因素之一。准确测量共模电压，对于分析系统故障、优化电路设计以及保障设备可靠运行具有重要意义。本文将从共模电压的基本概念出发，深入探讨其测量原理、常用方法以及在不同领域的应用。

一、共模电压的基本概念

共模电压（Common - Mode Voltage）是指在差分信号对的两根导线上，相对于公共参考点（通常为地）同时存在的相同幅度、相同相位的电压。在理想的差分系统中，共模电压应尽可能小，因为它会带来诸多不良影响。例如，在信号传输过程中，共模电压会转化为差模干扰，影响信号的完整性；在电源系统中，共模电压可能导致

漏电流增加，影响电源效率甚至引发安全问题；在高速数字电路中，共模电压的变化还可能产生电磁辐射，干扰周围的电子设备。

二、共模电压测量原理

共模电压测量的核心是获取差分信号对相对于参考地的共模分量。从电路理论角度看，对于差分信号V+和V−，共模电压VCM的计算公式为VCM=2V++V−。测量时，需要同时采集差分对的两个电压信号，然后通过硬件电路或软件算法计算出共模电压。

三、共模电压测量方法

（一）基于差分放大器的测量方法

差分放大器是测量共模电压的常用硬件手段。其原理是利用差分放大器的共模抑制比（CMRR）特性，将差分信号对输入到放大器的两个输入端，放大器输出与共模电压相关的信号。理想的差分放大器对共模信号有很强的抑制能力，而对差模信号有较大的放大倍数，但在实际测量共模电压时，我们需要的是共模信号的输出。通过合理设计差分放大器的电路参数，如电阻的匹配精度等，可以准确测量共模电压。例如，使用高精度的运算放大器搭建差分放大电路，将差分信号V+和V−接入放大器的同相和反相输入端，经过放大后得到与共模电压成比例的输出信号，再通过后续的信号调理电路（如滤波、放大等），最终得到准确的共模电压值。这种方法的优点是测量精度较高，适合在模拟电路系统中应用；缺点是受限于差分放大器的共模抑制比，在高频或共模电压变化较快的场景下，测量精度可能会受到影响。

（二）基于数据采集卡与软件算法的测量方法

随着数字化技术的发展，利用数据采集卡结合软件算法测量共模电压的方法越来越普及。首先，使用数据采集卡同时采集差分信号对的两个电压信号，将其转换为数字信号后传输到计算机中。然后，通过软件算法（如根据VCM=2V++V−编写程序）计算出共模电压。这种方法的灵活性很高，可以通过优化算法来提高测量精度，并且能够方便地对测量数据进行存储、分析和处理。例如，在实验室环境下，使用高速数据采集卡采集高频差分信号，然后利用 MATLAB 等软件进行共模电压的计算和频谱分析，从而深入研究共模电压的特性。其优点是适应范围广，可用于各种频率范围的共模电压测量；缺点是需要依赖数据采集卡的性能，且软件算法的开发需要一定的专业知识。

（三）利用专用共模电压测量仪器

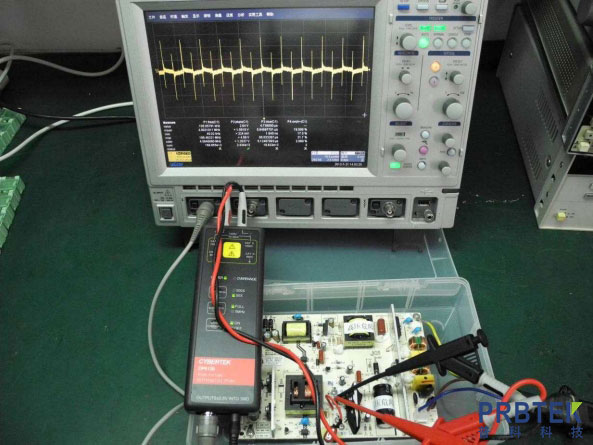

市场上有一些专门针对共模电压测量的仪器，这些仪器通常集成了高精度的测量电路和先进的信号处理技术。例如，某些示波器具备共模电压测量功能，能够直接对差分信号对进行测量并显示共模电压波形。专用仪器的优点是操作简便，测量精度高，并且能够实时显示测量结果，方便工程师进行现场分析；缺点是成本较高，对于一些小型企业或个人开发者来说，可能不太经济。

四、共模电压测量的应用

（一）电源系统

在开关电源中，由于功率器件的快速开关动作，会产生较大的共模电压。共模电压会导致共模漏电流，不仅会影响电源的效率，还可能带来电磁干扰问题。通过测量共模电压，可以优化电源的设计，如改进变压器的结构、增加共模抑制电路等，从而降低共模电压的影响。例如，在设计一款高性能的开关电源时，工程师通过测量不同工作状态下的共模电压，发现原设计的共模抑制能力不足，于是增加了共模电感和滤波电容，有效降低了共模电压，提高了电源的效率和电磁兼容性。

（二）工业控制领域

工业控制设备通常包含大量的传感器和执行器，这些设备之间的信号传输容易受到共模电压的干扰。准确测量共模电压有助于分析干扰源，采取相应的抗干扰措施，保障工业控制系统的稳定运行。比如，在一条自动化生产线上，传感器的差分信号传输受到共模电压干扰，导致控制信号出错，通过测量共模电压，找到了干扰源是附近的变频器，然后采取了屏蔽和接地等措施，解决了干扰问题。

（三）汽车电子领域

现代汽车中电子设备越来越多，如车载娱乐系统、动力控制系统等。这些系统之间的信号传输也存在共模电压问题。共模电压可能会影响汽车电子设备的性能，甚至引发安全隐患。测量共模电压可以帮助汽车电子工程师优化电路设计，提高汽车电子系统的可靠性。例如，在电动汽车的电池管理系统中，电池单元之间的电压采集容易受到共模电压的影响，通过测量共模电压，设计出更合理的信号采集电路，确保电池状态监测的准确性。

五、总结

共模电压测量是电子电气领域中一项重要的技术工作，其原理基于差分信号的共模分量计算，测量方法包括基于差分放大器、数据采集卡与软件算法以及专用仪器等多种方式。在电源系统、工业控制、汽车电子等多个领域，共模电压测量都发挥着关键作用，助力工程师分析问题、优化设计，保障电子电气系统的稳定、可靠运行。随着电子技术的不断发展，共模电压测量技术也将不断进步，为更复杂的电子系统提供更精准的测量支持。
