示波器探头的正确夹持方法:从基础操作到精准测量

示波器作为电子测量领域的 “眼睛”，能帮助工程师捕捉电信号的瞬间变化，而探头则是连接示波器与被测电路的关键桥梁。探头夹持的准确性直接影响测量结果的真实性与可靠性，错误的夹持方式可能导致信号失真、测量误差甚至设备损坏。本文将详细介绍示波器探头的夹持方法，从准备工作到具体操作，再到特殊场景的应对，助你掌握规范的探头使用技巧。

一、夹持前的准备工作：细节决定测量质量

在动手夹持探头前，做好准备工作是确保测量准确的第一步，这一步骤往往被新手忽略，却直接影响后续操作的安全性和数据可靠性。

1. 探头与示波器的匹配检查

不同型号的示波器探头有其对应的带宽、阻抗等参数，必须与示波器的性能相匹配。例如，带宽 100MHz 的探头连接到 500MHz 的示波器上，测量高频信号时会出现明显衰减；而高阻抗探头用于低阻抗电路测量，可能引入较大干扰。连接前需确认探头铭牌上的参数与示波器说明书中的要求一致，必要时通过示波器的校准功能验证探头性能。

2. 探头自身状态检查

物理结构检查：查看探头的探针是否完好，有无弯曲、磨损或氧化，探针尖端的完整性直接影响与被测点的接触稳定性；探头线缆是否有破损、老化，屏蔽层是否脱落，破损的线缆会引入外界电磁干扰，导致信号杂波。

衰减档位确认：多数探头具备 1X 和 10X（或更高）衰减档位，1X 档位适合测量低频、小幅度信号，信号衰减小但抗干扰能力弱；10X 档位则通过衰减信号提高测量带宽和抗干扰性，适合高频信号。需根据被测信号的频率和幅度选择合适档位，并在示波器上对应设置衰减比，否则会导致测量数值错误（如 10X 档位未设置，测量值会比实际值小 10 倍）。

3. 被测电路的安全确认

如果测量的是高压电路（如超过 36V 直流或 25V 交流有效值），必须使用具备高压测量资质的探头（通常标注 CAT II 或 CAT III 安全等级），并确保电路已断电放电，避免探头夹持时发生触电或设备击穿事故。对于正在运行的电路，需确认被测点的电位范围，避免探头接地端与被测点之间存在过大电位差，导致短路。

二、基础夹持方法：探针与接地的规范操作

示波器探头的夹持核心是 “两点接触”—— 探针接触被测信号点，接地夹连接电路参考地，两者的正确连接是获取清晰信号的关键。

1. 探针的夹持技巧

探针的作用是拾取被测点的电信号，其接触方式需根据被测点的形态选择，确保接触稳定且不损伤电路。

针对焊点或引脚：对于电路板上的焊点、元器件引脚（如电阻、电容的引脚），可直接将探针尖端垂直或倾斜 45° 轻压在焊点上，利用探针自身的弹性保持接触，避免用力过猛导致焊点脱落或元器件损坏。若焊点较小，可更换探头配备的小直径探针（如 0.5mm 尖端），或使用探针上的弹簧探针（Pogo Pin），通过弹簧压力增强接触稳定性。

针对测试点或焊盘：电路板上设计的圆形测试点或大面积焊盘，是最理想的被测点。可将探针尖端对准测试点中心，轻轻下压，确保探针与测试点表面紧密接触，无晃动。若测试点有氧化层，可先用细砂纸轻轻打磨，去除氧化层后再夹持，避免接触电阻过大导致信号衰减。

针对导线或端子：测量导线中的信号时，可将导线轻轻弯曲，使绝缘层与导体之间形成微小缝隙，将探针尖端插入缝隙接触导体，避免剥开绝缘层（尤其对细导线而言，剥线可能导致断线）；对于端子排上的端子，可将探针沿端子的接线方向插入，利用端子的夹持力固定探针。

2. 接地夹的连接规范

接地夹的作用是提供信号参考地，其连接质量直接影响信号的信噪比，错误的接地方式会导致信号出现严重干扰或失真。

接地位置的选择：接地夹应连接到被测电路的参考地（如电路板的接地平面、电源负极或信号地），且距离被测点越近越好。距离越远，接地导线形成的 “环路” 面积越大，越容易接收外界电磁干扰（如 50Hz 工频干扰），表现为信号上叠加明显的正弦波杂波。例如，测量电路板上某芯片的输出信号时，接地夹应连接到该芯片的接地引脚，而非远处的电源地，可减少环路干扰。

接地夹的连接方式：

对于有接地焊点或接地柱的电路，可直接将接地夹的鳄鱼夹夹紧，确保金属部分紧密接触，避免松动；

若接地位置空间狭小，可使用探头配备的 “接地弹簧”（短接地线）替代长接地夹，弹簧的长度通常只有几厘米，能显著减小接地环路面积，尤其适合高频信号测量；

对于没有明显接地端的电路（如电池供电的小型设备），可将接地夹连接到设备的金属外壳（若外壳接地）或电池负极。

三、特殊场景的夹持应对：解决复杂测量难题

在实际测量中，遇到的被测点往往并非理想状态，如密集的元器件布局、微小的测试点或高频信号，需要针对性调整夹持方法。

1. 高密度电路板的夹持技巧

在芯片引脚密集的区域（如 QFP 封装的芯片，引脚间距可能仅 0.5mm），普通探针容易误触相邻引脚导致短路。此时可采用以下方法：

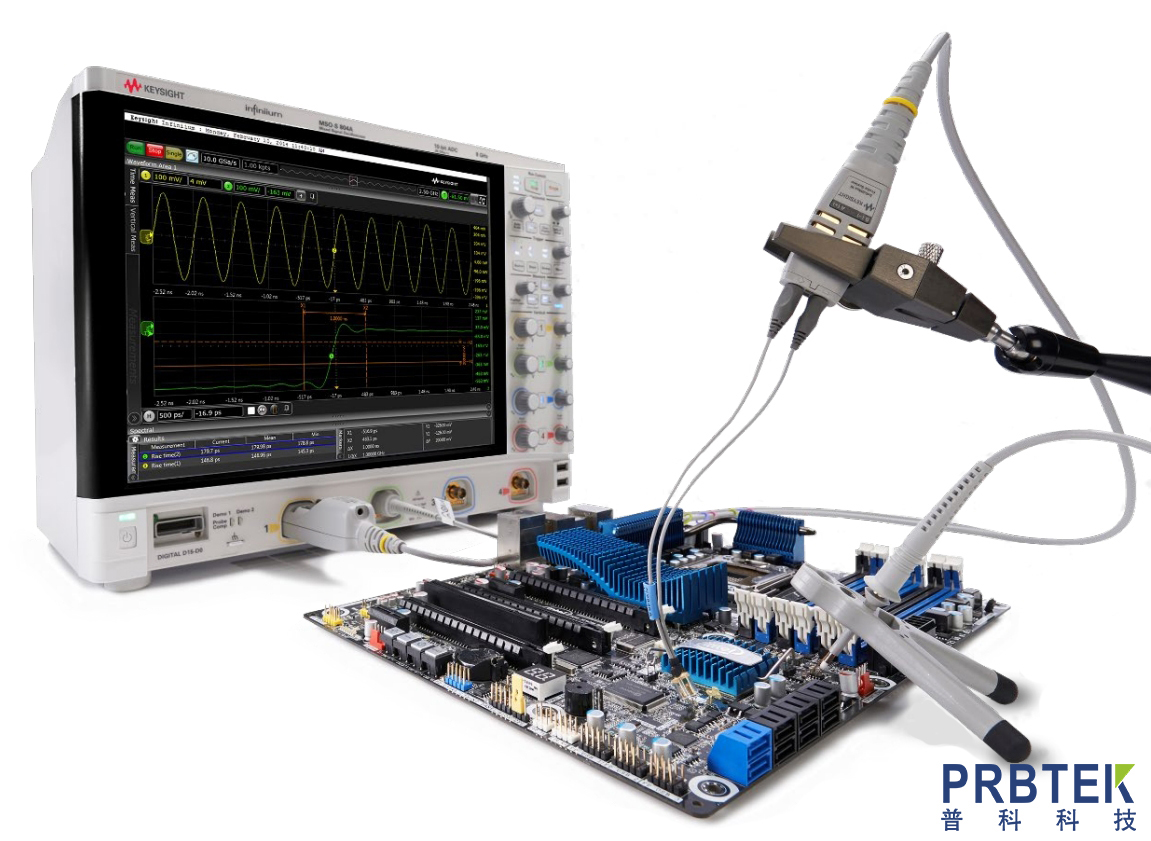

使用 “探针定位座”：将定位座固定在电路板上，通过微调旋钮控制探针精准对准目标引脚，避免相邻引脚接触；

更换 “细尖探针”：选择尖端直径 0.1mm 以下的专用探针，配合放大镜或显微镜操作，适合微小焊点的测量；

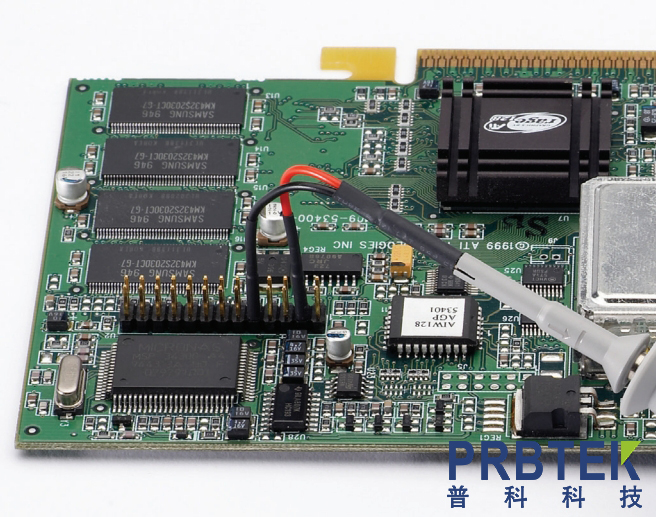

采用 “飞线法”：若被测点难以直接接触，可焊接一根细导线（如漆包线）到被测点，再将探针夹在导线上，注意导线长度应尽可能短（建议不超过 5cm），避免引入高频信号的传输损耗。

2. 高频信号的夹持要点

高频信号（通常指 100MHz 以上）的测量对探头夹持的要求极高，信号在传输过程中的损耗和干扰会被放大。此时需注意：

缩短接地距离：高频信号测量中，接地导线的长度每增加 1cm，可能导致 100MHz 以上信号的衰减增加 5%~10%，因此必须使用最短的接地方式（如前文提到的接地弹簧），将接地环路面积控制在 1cm² 以内；

避免探针晃动：高频信号对接触稳定性极为敏感，轻微的接触不良会导致信号反射，表现为波形上的 “毛刺”，可使用胶带将探针固定在电路板上，减少机械振动带来的影响；

使用有源探头：对于 GHz 级别的高频信号，普通无源探头的性能不足，需使用有源探头，其探针通常为刚性结构，夹持时需垂直对准被测点，借助探头自身的固定装置保持稳定。

3. 低幅度信号的夹持注意

测量微弱信号（如 mV 级别的传感器输出信号）时，外界干扰的影响尤为突出，夹持时需重点关注抗干扰措施：

采用屏蔽接地：将探头的屏蔽层与被测电路的屏蔽壳连接，减少电磁辐射干扰；

避免长导线传输：若被测点距离示波器较远，需使用带屏蔽层的延长线，且延长线长度不宜超过 1 米，同时确保延长线的阻抗与探头匹配；

多次测量取平均：微弱信号容易受随机干扰影响，可通过多次夹持测量，取波形的平均值，减少偶然误差。

四、夹持后的信号验证：确保测量有效的关键步骤

夹持完成后，不能直接记录数据，需通过观察示波器显示的波形，验证夹持是否正确，避免因接触不良或干扰导致错误结论。

1. 信号完整性检查

正常的信号波形应清晰、稳定，无明显杂波、失真或漂移。若出现以下情况，需重新检查夹持：

波形存在大量不规则杂波：可能是探针接触不良或接地环路过大，需重新固定探针，缩短接地线；

波形幅度异常（过大或过小）：检查探头衰减档位与示波器设置是否一致，或探针是否接触到了其他信号点；

波形失真（如方波变成圆弧波）：可能是探头带宽不足，或探针与被测点之间存在较大电容（如探针接触到大面积敷铜），需更换高带宽探头或调整接触位置。

2. 重复性验证

轻微晃动探针或电路板，观察波形是否稳定。若波形随晃动明显变化，说明接触不稳定，需重新夹持探针，增加接触压力或更换接触方式（如使用弹簧探针）。

结语：细节成就精准测量

示波器探头的夹持看似简单，实则蕴含着对信号特性、电路结构和测量原理的深刻理解。从准备阶段的参数匹配，到夹持时的探针与接地操作，再到后续的信号验证，每一个步骤都影响着测量结果的可靠性。掌握规范的夹持方法，不仅能获取准确的信号波形，更能避免因操作不当导致的设备损坏或人身安全风险。在实际测量中，需根据具体场景灵活调整技巧，让示波器真正成为洞察电信号的 “精准之眼”。
