10k信号上升延迟测量:示波器探头设置全攻略

测 10k 信号上升延迟，优先用 ×10 无源探头，先做探头补偿与延时校准，再按规范连接与设置示波器，最后用光标或自动测量读取延迟值，核心是控制接地电感与系统时延一致性。以下是完整设置与操作步骤：

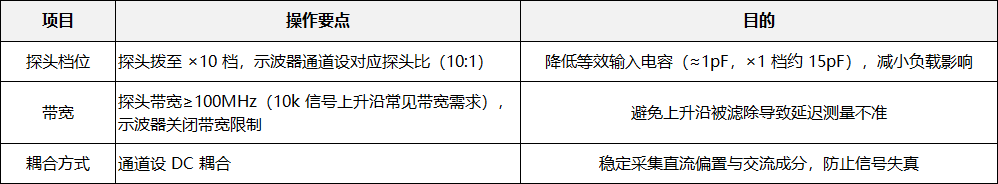

一、探头选型与基础设置（关键前提）

二、探头补偿校准（必做步骤）

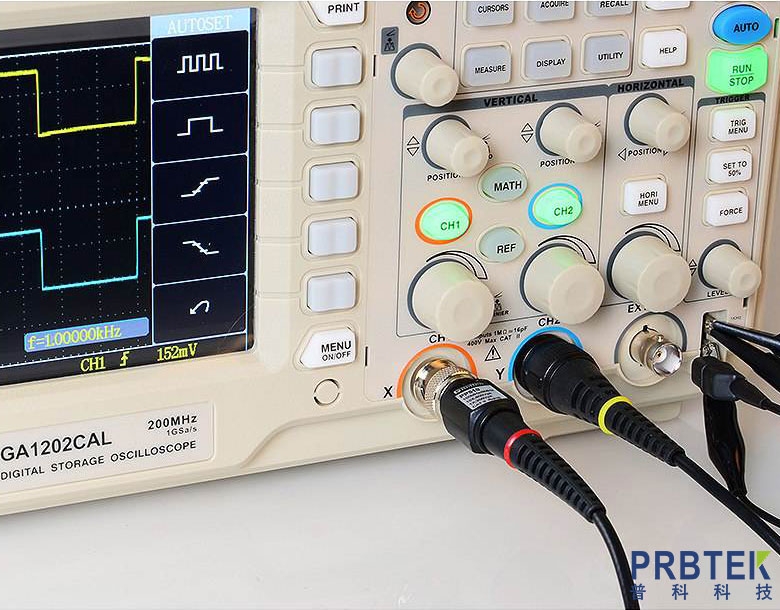

连接校准信号：将探头探针接示波器 CAL 输出（通常 1kHz、3Vpp 方波），接地用最短接地针（≤1cm）直连校准地端，避免长接地夹引入电感时延。

调整波形：按 Auto 键自动设置时基与垂直刻度，使屏幕显示 2-3 个完整方波周期；用探头自带调节棒调整补偿电容，直至方波无过冲、欠冲，上升 / 下降沿垂直陡峭。

确认补偿：补偿后波形平顶、沿无畸变，否则需重新调节或更换探头。

三、探头延时校准（提升测量精度）

自动校准（推荐）：按 Probe 键进入通道探头设置，选择 Delay Calibration/Auto Calibration，示波器自动测量并存储探头延时补偿值（显示 Calibrated Delay）。

手动校准（无自动功能时）：

短接探头（探针接地），记录时间零点（触发基线）；

接入校准信号，用光标标记上升沿 50% 阈值点，读取与零点的偏差，手动输入示波器做延时补偿。

四、信号连接规范（控制误差核心）

接地：用探头最短接地针（≤1cm）连接被测电路参考地，严禁长接地夹（电感会引入 ns 级时延误差）。

探针：探针垂直接触信号点，避免晃动或接触不良导致波形抖动。

双路测量（对比延迟时）：两路探头接地与接线长度一致（误差≤1mm），消除路径时延差。

五、示波器触发与测量设置

触发设置：

触发源选被测通道（如 CH1），触发模式为边沿触发，极性选上升沿；

触发电平设信号幅值的 50%（延迟测量常用阈值），释抑时间设为信号周期的 1-2 倍，防止误触发。

时基与垂直刻度：

时基调至能清晰显示上升沿细节（如 10μs/div，10k 信号周期 100μs，显示 1-2 个周期）；

垂直刻度调至信号占屏 80%，提升读数分辨率。

测量方式：

自动测量：按 Measure 键，选择 Rise Delay，示波器自动读取上升沿 50% 阈值点的延迟值；

光标测量：启用时间光标，光标 1 对基准信号上升沿 50% 点，光标 2 对被测信号同阈值点，屏幕显示时间差即为上升延迟。

六、常见误差与规避

接地电感：用短接地针（≤1cm），避免接地环路；

探头负载：×10 档 + 示波器 1MΩ 输入，减少对 10k 信号电路的影响；

系统时延：双路测量时保持接线与接地一致，校准后再测。

七、测量流程总结

探头 ×10 档→示波器设 10:1 探头比→DC 耦合→关闭带宽限制；

做探头补偿与延时校准；

短接地针连接被测信号与地；

50% 电平触发→调整时基 / 垂直刻度→用自动测量或光标读取上升延迟。
