微安级检测电路的测试方法

微安级电流的检测核心是精准捕捉微弱信号，同时规避干扰（漏电流、电磁干扰、噪声等），测试需围绕校准、信号采集、误差分析三个核心步骤展开，具体方法如下：

一、测试前准备

1.设备选型

电流源：需输出微安级精准电流（如 0.1μA~1000μA），推荐可编程直流电流源（精度 ±0.05% 以内），满足小电流校准需求。

万用表：选用高精度数字万用表（DMM），需支持微安（μA）档，分辨率≥0.01μA，输入阻抗≥10MΩ（避免分流影响精度）。

示波器 + 电流探头：若测试动态微安电流（如脉冲信号），需搭配高灵敏度电流探头（如罗氏线圈或霍尔电流探头，带宽匹配电路工作频率），示波器需开启低噪声模式。

辅助工具：低漏电测试线（屏蔽线）、接地夹、防静电手环（防止人体静电干扰）、恒温箱（若需测试温度特性）。

2.电路预处理

确保检测电路的输入 / 输出端清洁，无氧化或虚焊（虚焊会引入接触电阻，导致电流测量偏差）。

对电路进行预热（按产品手册要求，通常 10~30 分钟），稳定器件参数，避免温漂影响。

采用单点接地方式，将测试设备与被测电路共地，减少地环路干扰。

二、静态电流测试（直流微安电流）

适用于检测电路在稳态下的电流值，如传感器偏置电流、运放静态工作电流。

1.串联校准法（核心方法）

接线：将可编程电流源的输出端 → 高精度万用表（μA 档） → 被测检测电路的输入端 → 电流源的地端，形成串联回路。

操作步骤：① 设定电流源输出已知微安电流（如 1μA、10μA、100μA，覆盖检测电路的量程）；② 记录万用表的读数（实际输入电流）和被测电路的输出值（如电压、数字信号）；③ 对比输出值与理论计算值（如检测电路的转换系数：Vout = Iin × R，R 为取样电阻），计算线性误差和精度。

注意：万用表需串联在回路中，且选择合适量程（避免量程过大导致分辨率不足）。

2.取样电阻法

若检测电路内置取样电阻 \(R_s\)，可直接测量电阻两端的电压 \(V_s\)，通过公式 \(I_{in}=V_s/R_s\)计算电流。

操作：用万用表直流电压档（高分辨率）测 \(R_s\)两端电压，需使用差分测量减少共模干扰，多次测量取平均值。

三、动态电流测试（交流 / 脉冲微安电流）

适用于检测电路对交变微安电流的响应，如微弱信号调制电流、脉冲触发电流。

1.示波器 + 电流探头测试法

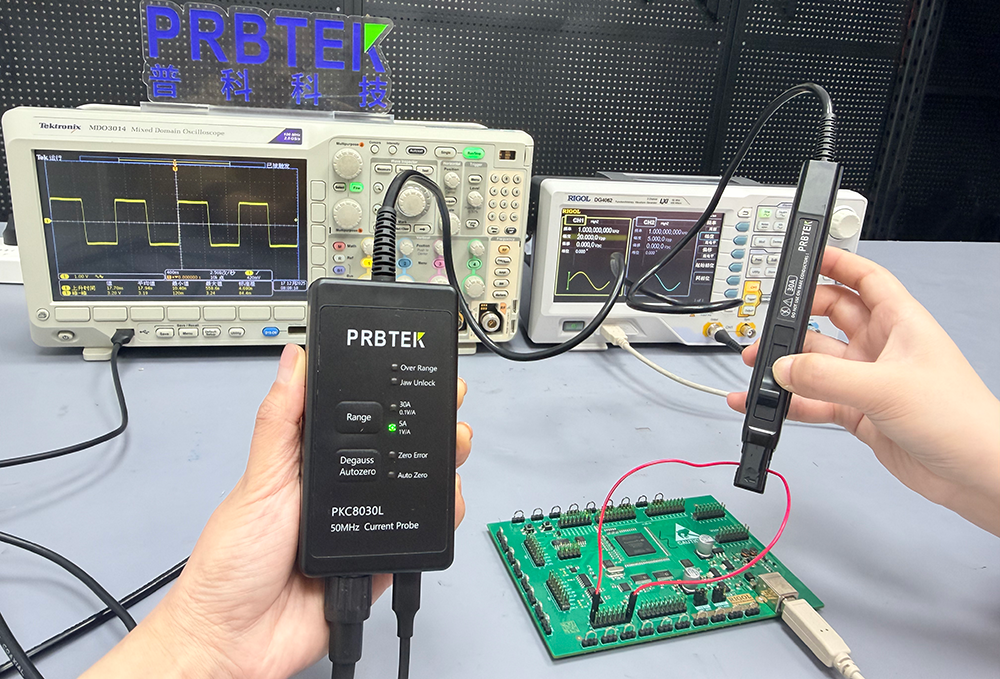

接线：将高灵敏度电流探头夹在被测电路的信号线上（确保探头与导线紧密接触），探头输出端接示波器，设置示波器通道为AC 耦合（滤除直流分量），带宽限制在电路工作频率附近（减少噪声）。

操作步骤：① 用信号发生器输出微安级交变电流（如正弦波、方波，频率与幅值匹配检测电路指标）；② 示波器上观察电流波形，记录峰值、谷值、频率，对比检测电路的输出波形，验证响应速度和失真度；③ 开启示波器的FFT 功能，分析电流信号的谐波成分，判断电路的线性度。

2.锁相放大法(适用于 nA 级超微弱电流）

若微安电流叠加在强噪声中，需用锁相放大器提取信号：

将检测电路的输出信号接入锁相放大器，参考信号取自信号发生器，通过相敏检波滤除噪声，精准测量微弱电流幅值。

四、关键干扰排除与误差分析

微安级电流测试易受干扰，需重点排查以下问题：

漏电流干扰：测试线、电路板绝缘层会产生漏电流，可通过悬空测试（断开被测电路，测量空载时的电流值）校准零点，或采用绝缘性能好的材料（如聚四氟乙烯）。

电磁干扰（EMI）：周围的电源、电机等设备会产生电磁场，需在屏蔽箱内测试，或使用屏蔽线包裹信号线。

温漂影响：半导体器件的参数随温度变化，可在不同温度下（如 - 20℃~60℃）测试，绘制温度 - 电流特性曲线，评估电路的温度稳定性。

零点漂移：检测电路的零输入电流（输入短路时的输出）需≤量程的 0.1%，若漂移过大，需检查运放的偏置电流或校准电路。

五、测试数据整理与判定

1.记录不同输入电流下的实测值、理论值、误差值，计算线性度、重复性、精度等指标。

2.对比检测电路的技术手册参数，若误差在允许范围内（如 ±1%），则判定测试合格。

3.生成测试报告，包含测试设备型号、测试条件（温度、湿度）、波形图、误差分析等内容。
