跨阻运放：微弱电流信号的转换

在光通信领域，常常需要处理微弱的电流信号，而跨阻运放正是实现电流到电压精准转换的关键电路。它能将pA 到 mA 级的微弱电流信号线性转换为易于处理的电压信号，在光通信领域发挥了重要作用。

本文将围绕两个核心内容展开：一是什么样的运算放大器适用于搭建跨阻运放，二是跨阻运放在实现电流与电压转换过程中的工作原理是什么。

（1）运算放大器的选型

1.低输入偏置电流

放大器需要具备低输入偏置电流，输入偏置电流会与反馈电阻产生误差电压，对于光通信时产生的微小电流信号而言，会造成较大的影响，应选择输入偏置电流小的运放，降低误差。

2. 低噪声特性

电流噪声会叠加在输入电流上，降低信噪比。对于高频微弱信号，需选择电流噪声密度低的运放。

3. 带宽高和高增益带宽积

跨阻带宽与反馈电阻和总寄生电容相关，处理100MHz 电流信号时，运放增益带宽积需≥100MHz，保证跨组运放的高频性能，匹配信号的频率需求，避免因带宽不足导致的信号劣化。

4. 输入阻抗与低输入电容

运放应具有高输入阻抗与低输入电容，减少对电流源的负载影响，降低补偿难度，JFET 输入运放输入电容通常较小，≤5pF 为宜。另外，运放需在宽反馈电阻范围内保持稳定，部分专用跨阻运放内置补偿网络，且输出要能驱动后续电路，输出电流能力≥10mA。

（2）跨组运放的工作原理

跨阻运放的核心功能是实现电流-电压的线性转换，其数学关系为Vout=-Is*RF（其中RF为反馈电阻）。跨组运放可以将光电二极管输出的微弱电流信号转换为电压信号便于后续进行放大、滤波或AD 转换。

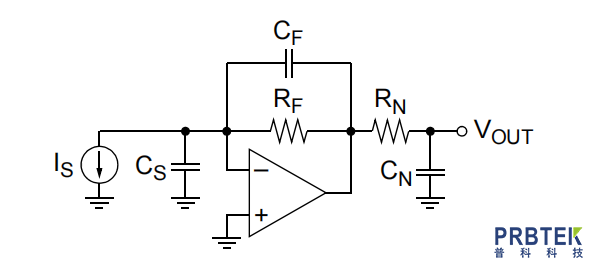

跨阻运放的工作原理是基于运放的“虚短” 和 “虚断” 特性，通过负反馈网络实现转换。在如图所示的电路中，电流输入接运放反相输入端，反馈电阻连接在运放输出端与反相输入端，同相输入端接地或参考电压。根据“虚断” 特性，运放输入阻抗极高，输入电流几乎全部流过反馈电阻；依据 “虚短” 特性，反相输入端与同相输入端电压近似相等，当同相端接地时，反相端为 “虚地”。由此可得输出电压与输入电流成正比，比例与反馈电阻直接相关。

在实际应用中需注意补偿设计。输入电流存在寄生电容，与反馈电阻形成RC 网络，易导致电路振荡。因此，需在反馈电阻两端并联补偿电容，引入超前相位抵消 RC 网络的滞后相位，确保电路稳定工作。

跨阻运放是处理微弱电流信号的核心电路。运放在选型时需要关注输入偏置电流、噪声、带宽和稳定性等重要参数；在设计电路时要注意反馈电阻和补偿电容，需要进行阻抗匹配来平衡增益、带宽与稳定性，确保电信号的转化更加准确。
