示波器探头电容调节范围：原理、标准与实操指南

一、电容调节范围的核心定义与技术意义

示波器探头的电容调节范围，指探头内置可变补偿电容（Cp）的可调容量区间，其核心作用是匹配示波器输入电容（Cin），抵消 RC 低通滤波效应带来的信号失真。在实际测量中，示波器输入电容通常为 12pF~15pF（如 STO1104C 示波器为 14pF），而探头电缆寄生电容、前端电路分布电容会进一步改变总电容值，通过调节补偿电容可使探头与示波器在全带宽范围内保持稳定分压比，确保高频信号传输的准确性。

这一调节功能的技术意义尤为关键：未匹配的电容会导致方波信号出现过冲（过补偿）或圆角（欠补偿），在 10MHz 以上高频场景中，失真误差可超过 30%，直接影响上升时间、幅值等关键参数的测量精度。

二、不同类型探头的电容调节范围标准

根据探头类型、衰减比和带宽等级，电容调节范围存在显著差异，行业主流标准如下：

（一）无源探头：应用最广泛的调节区间

1:1 无源探头：输入电容通常小于 100pF，调节范围较窄（一般 5pF~20pF），适用于低频小信号测量（≤10MHz），依赖屏蔽线与示波器的电容匹配抵消寄生效应。

10:1 无源探头：

中低频型（DC-10MHz）：调节范围 10pF~30pF，通过探头电容（典型 10pF）与示波器输入电容（含电缆电容约 90pF）实现 10:1 分压；

高频型（＞10MHz）：调节范围扩展至 6pF~24pF（如 Rigol RP3500A 探头），需补偿电缆电感带来的附加影响，确保宽频带内分压稳定；

通用型：主流 10:1 探头输入电容标称 8pF~12pF，调节范围覆盖 6pF~24pF，适配多数示波器 12pF~30pF 的输入电容需求。

100:1 高压探头：根据 JJF (电子) 30304-2008 校准规范，输入电容调节范围为 5pF~50pF（1kHz 下），最大允许误差 ±3%，适用于 1000V~40kV 高压信号测量，通过内置电阻分压与电容补偿保障安全性和准确性。

（二）有源探头：低电容高精度特性

有源探头（如 FET 探头）输入电容显著低于无源探头，调节范围通常为 1pF~10pF。其通过缓冲放大器隔离电缆电容影响，调节电容主要用于校准频率响应曲线，适配高速数字信号测量（如 500MHz 以上带宽场景），但需注意静电防护和定期校准。

三、电容调节的原理与关键公式

电容调节的核心是使探头与示波器的 RC 时间常数匹配，即满足公式：

R1×Cp=Rin×Cin，其中：

R1为探头串联电阻（10:1 探头典型值 9MΩ）；

Rin为示波器输入电阻（典型值 1MΩ）；

Cp为补偿电容（可调）；

Cin为示波器输入电容（含寄生电容）。

当该等式成立时，RC 低通滤波器的截止频率可扩展至探头额定带宽，避免高频信号衰减。例如 10:1 探头在匹配状态下，截止频率可从未补偿的 126.4kHz 提升至数百 MHz，满足高频测量需求。

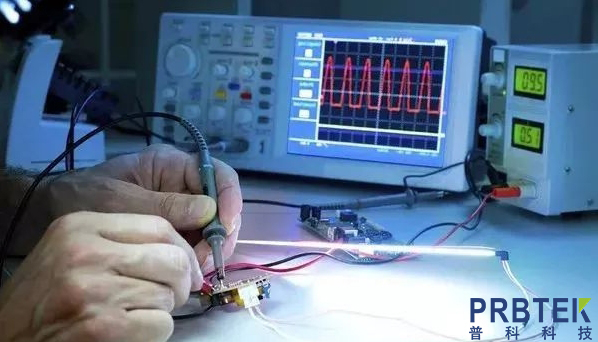

四、电容调节的实操步骤与注意事项

（一）标准调节流程

连接校准信号：将探头接入示波器内置 1kHz 方波发生器，接地引线可靠接地；

观察基准波形：示波器设置对应衰减比（如 10X），触发显示方波信号，识别过补偿（尖峰）或欠补偿（圆角）现象；

精细调节电容：使用绝缘螺丝刀旋转探头补偿旋钮，微调Cp值，直至方波边缘平直、无过冲和下冲，达到完全补偿状态；

验证稳定性：切换不同频率信号（如 10MHz、100MHz），确认波形失真度在允许范围内。

（二）关键注意事项

设备匹配原则：不同品牌 / 型号示波器输入电容存在差异，更换探头或示波器时必须重新校准，避免通用化导致误差；

衰减比适配：1:1 探头因无分压电阻，电容调节敏感性较低，而 10X/100X 探头需严格匹配，否则失真加剧；

环境影响：高温、高湿度会改变电容特性，户外或恶劣环境测量前需重新校准；

工具规范：使用绝缘螺丝刀调节，避免金属工具短路探头电路，调节力度轻柔，防止损坏可变电容组件。

五、应用场景对调节范围的要求

低频电路测量（＜1MHz）：如电源纹波测试，可选用 1:1 探头，调节电容至 10pF~20pF，优先保证幅值准确性；

高频数字信号（10MHz~500MHz）：如 FPGA 引脚信号，需用 10X 高频探头，调节范围聚焦 6pF~15pF，匹配示波器输入电容以还原上升沿细节；

高压场景（＞1kV）：采用 100X 高压探头，按校准规范将电容调节至 5pF~50pF 区间，同时满足电压等级与频率响应要求。
