光隔离探头在新能源汽车电机控制器高压母线电压测试中的应用

一、客户背景与测试需求

客户行业：新能源汽车动力系统研发企业

测试需求：

客户正在开发一款基于SiC（碳化硅）器件的800V高压平台电机控制器。在系统调试阶段，需要对高压直流母线电压进行精确测量，以验证母线电容的纹波抑制效果及开关瞬态特性。具体需求包括：

高电压测量：母线电压高达800V，且存在瞬态过冲，需测量范围覆盖0-1000V。

高带宽要求：SiC器件开关频率高达50kHz-100kHz，需捕捉高频纹波及开关瞬态，带宽需≥500MHz。

高共模抑制比：电机控制器存在严重的地线噪声，需在高共模电压下准确测量差分信号，CMRR需≥114dB。

安全隔离：需满足CAT III 1000V安全等级，确保测试人员及示波器安全。

系统兼容：需兼容现有Keysight Infiniium UXR系列示波器。

二、测试系统配置方案

核心测量设备：

光隔离探头：MOIP500P（2套）

关键参数：

带宽：500MHz（满足SiC开关瞬态测量需求）

上升时间：≤700ps（可清晰捕捉纳秒级开关边沿）

共模抑制比：DC 180dB / 500MHz 114dB（优异的抗噪能力）

差模电压：1.25V - 5000V（覆盖800V母线电压）

底噪：<1.46mVrms（保证纹波测量精度）

直流增益精度：1%（高精度测量）

共模电压：85kVpk（超高隔离电压）

示波器系统：

主机：Keysight Infiniium UXR0604A（1台）

带宽：60GHz（远高于探头带宽，避免瓶颈）

采样率：160GSa/s

通道数：4通道（可同时测量多点电压）

配备电源分析软件包

辅助设备：

高压直流电源：1台，模拟800V母线

电机负载模拟器：1台

安全防护装备：CAT III 1000V绝缘手套及护目镜

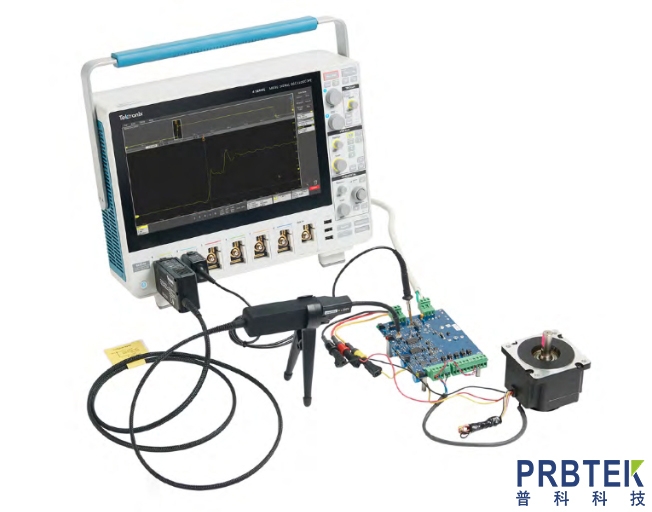

三、系统搭建与配置

安装实施：

将MOIP500P探头的端子连接至电机控制器直流母线正负极。

探头输出端通过光纤连接至示波器CH1通道。

探头主机放置在安全隔离区，通过光纤与示波器连接，实现完全电气隔离。

确保探头接地线连接至控制器功率地，避免引入额外噪声。

参数配置：

示波器设置：

采样率：5GSa/s（满足500MHz带宽需求）

时基：10μs/div（观察开关周期）

垂直刻度：根据探头衰减比设置为100V/div

触发方式：边沿触发，触发电平设置为母线电压中点

探头设置：

衰减比：1000:1（匹配800V电压范围）

滤波模式：关闭（保留高频细节）

四、测试方法与流程

测试准备：

安全确认：检查探头绝缘层完好，确认连接无误。

系统校准：使用示波器内置校准信号对探头进行偏置和增益校准。

零点调整：短接探头输入端，调整示波器基线至零位。

测试项目与流程：

静态电压测试

电机控制器待机状态，测量母线静态电压。

记录电压值，验证电源输出精度。

动态纹波测试

电机控制器满载运行，测量母线电压纹波。

分析纹波频率成分，评估电容滤波效果。

开关瞬态测试

捕捉IGBT/SiC器件开关瞬间的电压尖峰。

测量过冲电压幅值及持续时间，评估吸收电路性能。

数据采集：

每次测试采集至少10个开关周期波形。

记录峰值电压、谷值电压、纹波峰峰值、过冲幅值。

五、测试结果与分析

精度验证结果：

·在800V直流电压下，测量误差为0.8%（优于标称1%精度）。

·纹波测量底噪<2mV，清晰分辨出高频纹波细节。

关键测试数据：

静态电压：798.5V（符合设计要求）

纹波电压：峰峰值15V（满足设计指标<20V）

开关过冲：最大过冲幅值65V，持续时间20ns

共模噪声抑制：在强干扰环境下，波形无明显抖动，CMRR实测>110dB

动态性能评估：

上升时间实测：650ps（与标称700ps基本一致）

无过载失真：在瞬态过冲期间，探头输出线性良好

温度稳定性：连续测试2小时，输出漂移<0.5%

六、应用总结

方案优势：

超高电压测量能力：85kVpk共模电压及5000V差模电压完全覆盖800V高压平台测试需求。

优异的抗噪性能：114dB的高共模抑制比有效抑制了电机控制器的高频地线噪声，确保测量波形纯净。

高精度与低底噪：1%的增益精度和<1.46mVrms的底噪为纹波分析提供了可靠数据。

完全电气隔离：光纤传输彻底隔离了高压危险，保障了测试安全。

宽频带响应：500MHz带宽及700ps上升时间准确捕捉了SiC器件的快速开关瞬态。

本方案验证了MOIP500P光隔离探头在新能源汽车高压测试中的优异性能，为高压电力电子系统研发提供了可靠的测量解决方案。
