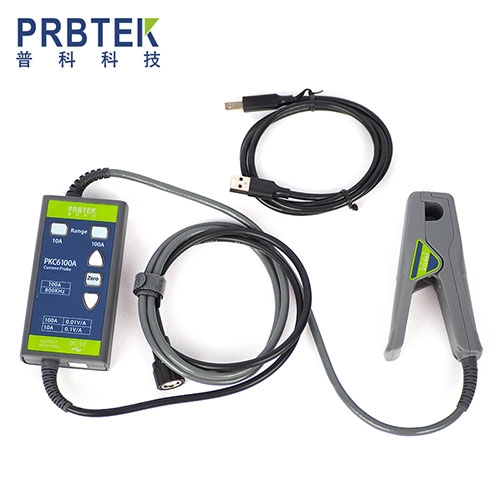

PKC6100A电流探头在永磁同步电机驱动测试中的应用方案

一、客户背景

客户名称：某精密电机制造有限公司；

行业：工业自动化电机制造，主营中小型永磁同步电机，应用于机器人、自动化生产线等场景。

测试需求：对20kW永磁同步电机驱动回路的直流母线和三相输出电流进行测量。测量精度在±5%以内，可以兼容现有的泰克TDS2024C示波器，满足安全测试需求。

二、整套测试仪器清单

三、系统搭建

将PKC6100A通过USB线连接到示波器的USB接口供电，不需要额外电源，保证USB线接地符合安全规范。

使用一根BNC连接线，将PKC6100A输出端接入示波器CH1通道，示波器输入阻抗设置为1MΩ，衰减倍数根据探头的量程进行预设，10A档设置成10X，100A档设置成100X。

打开PKC6100A的钳头，夹住电机驱动器三相输出端U相导线，确保钳头闭合紧密，电流流向与钳头指示方向一致。

将负载电机与被测电机机械耦合，驱动器接入额定直流电源，搭建冷却系统保证电机的工作温度稳定在25℃左右。

四、测试方法

启动整套设备，先预热15分钟，按自动调零键，听到“滴”一声后即为调零成功，调零后尽量不要移动探头的位置，避免周围磁场的干扰。

根据电机额定电流12A，选择10A量程（测量范围50mA~10Apk），确保精度达标，若启动峰值超10A则切换至100A档。

通过示波器采集电机3种工况电流波形,启动工况（0~7500r/min加速）、稳定工况（额定转速空载/满载）、负载切换工况（50%~100%负载突变），每种工况分别采集3组数据，记录波形峰值、有效值及波动范围。

测试中注意观察探头的过载指示，如果蜂鸣器长响、按键灯闪烁，需要立即停止测试，检查电流超限问题。

五、测试结果

本次测试有效捕捉了各工况电流的波形，测量精度符合客户要求。稳定满载工况下电流有效值11.8A，示波器显示值与功率分析仪的参考值误差仅2.5%，低于3%±50mA的典型精度。启动峰值电流9.7Apk，波形没有畸变，可以清晰识别到电流上升沿，匹配PKC6100A的上升时间参数。整套系统与现有示波器兼容良好，USB供电及分体式设计很好地提升了测试灵活性。
