PKC6100A电流探头在逆变二保焊机电流调试实测中的应用

一、应用背景

某焊机生产厂家新款逆变 CO₂二保焊机量产调试阶段，存在起弧飞溅大、焊接电流忽大忽小、面板显示电流与实际输出不符问题，仅凭万用表测有效值无法看到瞬时电流波形，难以定位故障根源。选用普科 PKC6100A 开环霍尔电流探头搭配普通示波器，对焊机输出电流进行无损在线实测、波形抓取与参数校准，完成整机出厂参数标定与故障整改。

二、测试设备配置

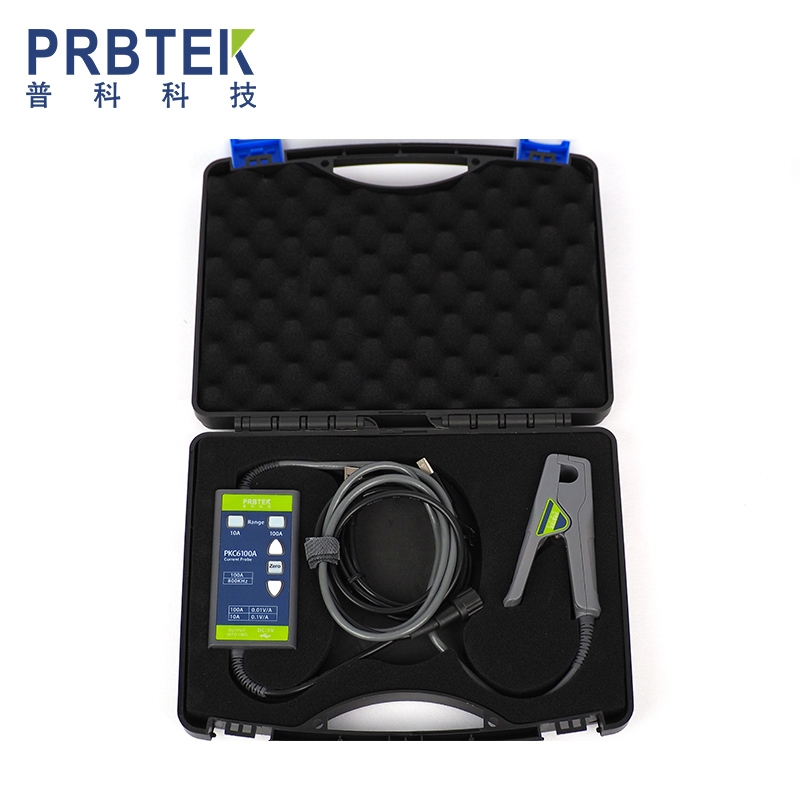

1.测试仪器：PKC6100A 交直流电流探头、100MHz 通用示波器

2.被测设备：家用工业两用逆变二保焊机

3.测试对象：焊机输出正极电缆焊接工作电流、起弧冲击电流、稳态焊接电流

三、测试接线与操作方式

采用钳夹无损测量方式，无需剪断焊机输出线缆；PKC6100A 通过 USB 独立供电，BNC 直连示波器通道，开机自动调零后，直接钳住焊机输出主线缆，实时观测起弧瞬间冲击波形、稳态焊接电流波动波形。

四、实测调试过程与现象

1.焊机面板设定 120A 焊接电流，万用表读数基本接近，但示波器通过 PKC6100A 抓取波形发现：起弧瞬间电流尖峰过高，是造成焊接飞溅大的主要原因。

2.稳态焊接过程中，电流波形抖动明显、波动范围大，直接导致熔池不稳定、焊缝成型宽窄不一。

3.对比探头实测真实电流与焊机面板显示值，存在明显偏差，整机电流采样参数未校准到位。

五、整改优化与效果

依托 PKC6100A 实时电流波形反馈，逐步微调焊机内部PWM 驱动参数、电流闭环 PID 参数：

抑制起弧瞬时冲击尖峰；

平滑稳态电流波形波动；

校准整机电流采样系数，使面板设定值、显示值与实际输出电流一致。

整改后再次用 PKC6100A 复测：电流波形平稳、起弧柔和，焊接飞溅明显减小，焊缝成型均匀饱满，整机参数达到量产出厂标准。

六、案例总结

在逆变二保焊机研发量产、售后维修、出厂校准场景中，PKC6100A 带宽覆盖焊机低频 PWM 与工频电流，钳式无损测量不破坏原有线路，可直观捕捉万用表测不到的瞬时冲击、动态波动电流波形，快速解决焊机飞溅大、电流不稳、参数不准等常见问题，是焊机行业调试维修的标配测试方案。
