光隔离探头在高压高速电磁环境下的精准测量的核心应用

在电力电子技术高速迭代的当下，碳化硅、氮化镓等第三代半导体全面普及，新能源高压平台、大功率电力设备密集落地，电路测试场景愈发复杂，高压浮地、高频瞬态、强电磁干扰成为测试常态。传统电压探头、差分探头因隔离能力不足、共模抑制性能薄弱、寄生参数偏大等缺陷，极易出现波形失真、数据偏差，甚至引发设备击穿、人员触电等安全事故。

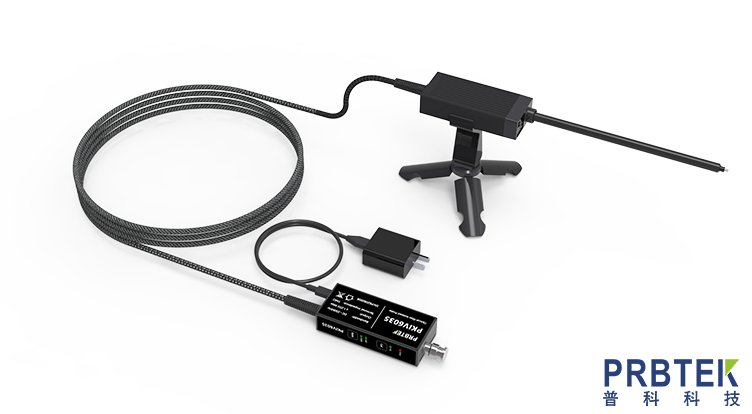

光隔离探头作为新一代光电隔离测试仪器，以光信号为传输载体，彻底打通电气连接壁垒，兼具超高隔离耐压、极致共模抑制比、低寄生电容、宽频高速响应的核心优势，完美适配各类严苛工业测试场景，成为高压高速电力电子研发、调试、质检的核心测试工具。本文将深度拆解光隔离探头的核心技术优势，结合多领域实际工程场景，全面剖析其具体应用价值与实践作用。

一、光隔离探头核心技术特性

相较于传统测试探头，光隔离探头的技术特性精准匹配高压复杂工况，也是其多场景落地的核心基础。其一，超高电气隔离能力，可实现数千伏甚至60kV级隔离耐压，彻底隔离被测高压电路与示波器低压接地系统，杜绝地环路干扰和高压击穿风险，适配各类浮地电路测试。其二，极致抗干扰性能，光信号传输不受电磁辐射、工频干扰影响，高频工况下共模抑制比（CMRR）远超传统差分探头，可精准过滤高压共模噪声，还原真实信号波形。其三，高速低寄生特性，寄生电容极小，带宽最高可达1GHz，能够捕捉纳秒级开关瞬态信号，无失真还原器件开关尖峰、米勒平台等细微波形特征。其四，安全可靠，彻底规避接地短路风险，兼顾测试精度与人员、设备安全，适配长时间工业测试作业。

二、光隔离探头核心行业具体应用场景

（一）第三代半导体器件测试：高速高压瞬态测量刚需场景

SiC、GaN宽禁带半导体器件是新能源、高端电力设备的核心核心器件，具备开关速度快、工作频率高、耐压等级高的特点，其开关瞬态过程仅数十纳秒，测试难度极大。传统探头寄生电容大、共模抑制能力不足，在高压高频工况下极易出现波形震荡、失真，无法捕捉真实开关特性，还可能因测试误差导致器件参数设计偏差，甚至引发炸管事故。光隔离探头是宽禁带半导体测试的最优解决方案，凭借低寄生、高带宽、高共模抑制比的优势，可精准完成MOSFET、IGBT、碳化硅模块的双脉冲测试、开关损耗测试、驱动信号测试。在60V及以上母线电压工况下，可清晰还原器件开通关断尖峰、米勒平台、振荡波形等关键细节，精准测算导通损耗、关断损耗、反向恢复损耗等核心参数，为半导体器件选型、驱动电路参数优化、散热系统设计提供精准数据支撑，助力提升器件工作效率与运行稳定性。

（二）新能源汽车三电系统测试：高压平台核心测试工具

随着新能源汽车800V高压平台全面普及，三电系统（电池、电机、电控）、车载充电机（OBC）、DC-DC转换器、高压逆变器等核心部件的测试工况愈发严苛，高压浮地、高频切换、车载强电磁干扰成为常态，是光隔离探头的核心应用领域，当前该领域需求占比超25%。在电机控制器测试中，车辆运行时IGBT、SiC功率模块处于高频开关状态，母线电压高、电磁环境复杂，传统探头测试波形噪声大、失真严重。光隔离探头可精准测量功率模块驱动电压、三相输出电压，清晰捕捉VGS米勒平台、开关尖峰等关键信号，帮助工程师优化驱动逻辑，抑制电压尖峰，降低器件损耗，提升电机控制精度。在高压车载电源测试中，针对OBC、DC-DC的高压浮地电路，光隔离探头依靠超高隔离耐压，彻底隔离高压回路与测试设备，杜绝地环路短路风险，精准测试电压纹波、瞬态响应特性，保障车载高压电源的稳定性与安全性。同时，可适配充电桩电磁干扰环境下的设备测试，有效过滤外部干扰，保证测试数据精准可靠。

（三）光伏储能与电力电子设备测试：大功率工况专属适配

光伏逆变器、储能变流器（PCS）、高压变频器、静止无功发生器（SVG）等大功率电力电子设备，工作电压可达数百至数千伏，设备内部功率器件高频切换，且多为浮地工作模式，传统接地式探头极易造成接地短路，损坏测试设备与待测设备，存在极大安全隐患。光隔离探头的高耐压、浮地测量能力可完美适配该类场景，主要用于母线电压测试、功率器件开关波形测试、并网谐波测试、瞬态故障波形捕捉。在光伏逆变器测试中，可精准测量高低压侧隔离信号、开关管瞬态波形，精准分析设备转换效率、谐波干扰问题，助力优化逆变控制算法；在储能系统大功率变流器测试中，可长时间稳定监测高压高频信号，捕捉设备过载、波动、闪变等异常工况波形，为设备故障排查、性能迭代提供核心依据，保障光伏储能电站并网运行的稳定性。

（四）工业自动化与高端装备测试：强干扰环境精准测量

工业现场数控机床、伺服驱动、高压变频设备、工业机器人等装备，运行时内部电机、变频器、继电器密集工作，电磁辐射复杂，空间电磁干扰极强，普通探头测试数据极易漂移、失真，难以实现精准调试与故障检测。光隔离探头依托光电传输的抗干扰特性，可在复杂工业电磁环境中稳定工作，精准测量伺服电机驱动信号、变频器输出波形、PLC高压控制信号。一方面，可用于设备出厂性能校准，精准校准电压、频率、响应速度等核心参数，保障设备出厂精度；另一方面，可用于现场故障排查，捕捉设备运行中的异常波形，快速定位器件老化、参数失配、电磁干扰超标等问题，大幅降低工业设备运维难度，提升设备运行可靠性。

（五）航空航天与特种高压设备测试：高可靠严苛场景应用

航空航天机载电源、航天器高压控制系统、医疗高压设备、轨道交通变流器等特种装备，对测试安全性、精准度、稳定性要求极高，设备工作电压高、工况复杂，且不允许测试过程出现任何短路、干扰问题。光隔离探头凭借超高安全冗余、零电气干扰、高精度测量的优势，适配该类高端场景。在航空机载高压电源测试中，可完成高频高压电源的瞬态特性、纹波特性测试，规避测试干扰对机载精密电路的影响；在轨道交通牵引变流器测试中，可适配高压、大电流、强振动干扰环境，稳定捕捉功率模块工作波形，保障轨道交通设备运行安全；在精密医疗高压仪器测试中，无电气串扰的特性可避免测试过程影响仪器精度，满足医疗设备严苛的检测标准。

三、光隔离探头的应用价值与场景选型逻辑

从工程应用角度来看，光隔离探头的核心价值集中在三点：一是保障测试安全，彻底隔离高压回路与测试设备，杜绝地环路短路、高压击穿风险，保护设备与操作人员安全；二是提升测试精度，规避电磁干扰与寄生参数影响，还原真实信号波形，解决传统探头波形失真、数据不准的痛点；三是适配严苛工况，覆盖高压、高频、浮地、强干扰等复杂测试场景，填补传统测试设备的技术空白。在场景选型上，并非所有测试都需使用光隔离探头：低压、低频、接地稳定的普通消费电子电路测试，传统差分探头性价比更高；而电压≥500V、高频开关、浮地测量、强电磁干扰的场景，光隔离探头是最优甚至唯一测试方案。当前行业数据显示，SiC模块双脉冲测试、新能源电驱测试、光伏储能逆变器测试三大场景，占据光隔离探头市场需求的72%以上，是其核心应用赛道。

四、总结与行业发展趋势

随着电力电子技术向高压化、高频化、集成化、高效化快速发展，第三代半导体全面渗透、新能源高压平台迭代、大功率储能电力设备普及，高压复杂工况的测试需求持续爆发。光隔离探头凭借隔离安全、精准抗扰、高速适配的核心优势，彻底解决了传统测试技术的痛点，成为电力电子研发、生产、运维环节不可或缺的核心仪器。

未来，随着国产高端测试技术的不断突破，光隔离探头将向更高带宽、更高耐压、小型化、智能化方向发展，进一步适配超高功率半导体器件、高压储能系统、高速轨道交通等新兴场景，为电力电子行业的技术迭代、性能优化、安全升级提供坚实的测试支撑。
