PKIV6100光隔离探头在超快激光器高压脉冲电源测试中的应用

一、客户背景与测试需求

客户行业：高端精密制造与科研设备商。

专注领域：专注于工业级超快（皮秒/飞秒）激光器的研发。

测试对象：激光器核心模块——脉冲选择器（Pockels Cell）的高压驱动电源。

核心测试需求：

1.捕捉极高速脉冲：需测量上升时间<2ns、脉宽10-50ns的极快高压脉冲波形，对探头带宽（需≥1GHz）和上升时间要求极高。

2.实现高压下的精密幅度测量：脉冲幅度在1kV-5kV范围可调，需精确测量其幅度稳定性与顶部平坦度，对测量精度要求苛刻。

3.抵抗极强的电磁干扰：测试环境存在激光器主放电产生的极强的电磁辐射，要求探头具备卓越的共模抑制能力，在强干扰下仍能稳定工作。

4.确保安全并减小负载效应：探头需能安全耐受数千伏高压，且其接入不能显著改变被测脉冲的形状（输入电容要小），避免影响测量真实性。

5.兼容现有系统：测量方案需无缝兼容客户现有的Tektronix MSO5系列高分辨率示波器。

二、应用所需整套仪器

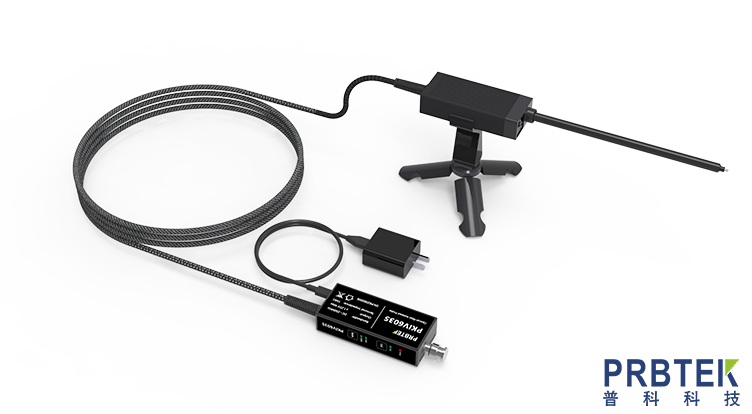

核心设备是PRBTEK PKIV6100光隔离探头一套，其拥有1GHz的超高带宽、≤450皮秒的极限上升时间，以及在1GHz频率下仍能保持108dB的共模抑制比，堪称测量纳秒级高压脉冲的理想工具。

信号分析平台选用一台Tektronix MSO58B示波器，其2GHz带宽、6.25GSa/s采样率及12位高分辨率模式，能完美捕捉并分析脉冲细节。使用一台Keysight 81160A脉冲信号发生器产生标准脉冲，用于整个测量系统的校准。辅助设备包括高质量SMA连接线、时域反射计及屏蔽测试箱，以保障信号完整性和减少环境干扰。

三、系统搭建

首先，通过专用高压衰减器将待测的数千伏脉冲信号无损地衰减至PKIV6100探头允许的输入电压范围内。将衰减后的信号通过优质的短SMA电缆连接至PKIV6100的衰减棒输入端。探头的隔离单元通过光纤连接至MSO58B示波器的通道1。整个信号路径需确保阻抗匹配，最大限度减少反射。测试应在屏蔽箱内进行，或对测试点采取铜箔屏蔽，以抵御激光器主放电产生的强烈空间辐射干扰。最后，在示波器上设置高分辨率采集模式、合适的时基与垂直刻度，并配置边沿触发。

四、测试方法

正式测试前，需进行系统校准：使用脉冲信号发生器产生一个已知幅度和边沿速度的快速标准脉冲，通过整个测量链路，验证并校准系统的增益和传输延时。关键测量项目包括：脉冲上升/下降时间，使用示波器光标精确测量10%-90%的边沿时间，PKIV6100的亚纳秒级上升时间在此引入的误差可忽略不计；

脉冲幅度与顶部平坦度，精确测量脉冲峰值，并观察脉冲顶部的稳定性，高共模抑制比确保了幅度测量不受环境干扰；

脉冲宽度与周期，测量脉冲的宽度与重复频率；

过冲与振铃，仔细观察脉冲边沿及顶部是否存在异常的过冲或振荡，这直接关系到驱动电源的质量。还需进行长时间运行测试，监测脉冲参数的稳定性。

五、测试结果

该方案取得了卓越的测试效果。PKIV6100成功解析了上升时间仅1.5纳秒的极快高压脉冲前沿，波形干净锐利，准确反映了驱动电源的真实性能，彻底改变了以往因带宽不足和干扰导致波形钝化、毛刺多的状况。在强电磁干扰环境下，脉冲幅度的测量波动小于0.5%，证明了探头在GHz频率下依然强大的共模噪声抑制能力。

六、总结

在超快激光器高压脉冲测试这一尖端领域，PRBTEK PKIV6100光隔离探头展现了其作为“测量显微镜”的顶级性能。本方案不仅为客户调试其核心高压脉冲电源提供了至关重要的观测能力，使其能够“看见”并解决隐藏的信号完整性问题，更成为了提升高端激光器性能与可靠性的关键推手。
