PKIV6100光隔离探头在1500V光伏储能一体机高压浮地测试中的应用案例

一、案例概述

本文以PRBTEK 普科科技 PKIV6100 光隔离探头为核心测量设备，详细介绍其在1500V 光伏储能一体机（PCS） 研发与型式试验中的完整应用，解决高压浮地、强共模干扰、高速 PWM 信号精准测量难题，为光储逆变器效率优化、并网质量提升、安全合规测试提供可直接复用的实测方案，适用于组串式逆变器、集中式逆变器、光储一体机等场景。

二、测试背景与核心痛点

1. 应用场景

• 测试对象：1500V SiC 光伏储能一体机（100kW，光储混合并网）

• 测试项目：DC‑DC 升压侧开关波形、桥臂中点浮地电压、并网侧 PWM 驱动信号、母线纹波、MPPT 动态响应、THD 谐波分析

• 应用领域：光伏逆变器研发、储能变流器测试、户外大功率光储系统调试、并网认证检测

2. 核心测试难点

• 高压浮地测量：上下桥臂源极悬浮，共模电压最高达1500V，普通差分探头易击穿、波形严重失真。

• 高速信号还原：SiC 器件开关沿快、频率高，需1GHz 带宽完整捕捉瞬态尖峰与振荡。

• 强干扰抑制：大功率开关噪声、地环路干扰大，微弱驱动信号易被淹没，要求高 CMRR。

• 安全隔离：必须彻底电气隔离，防止高压串入示波器，保障设备与人员安全。

• 宽量程覆盖：需同时测 mV 级驱动信号与 kV 级母线电压，传统探头无法兼顾。

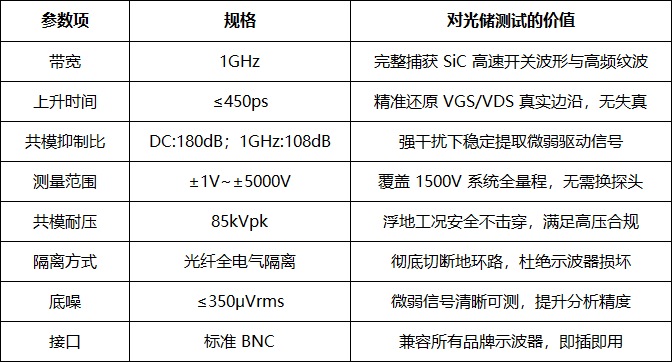

三、PKIV6100 核心适配参数

四、测试系统搭建

1. 设备清单

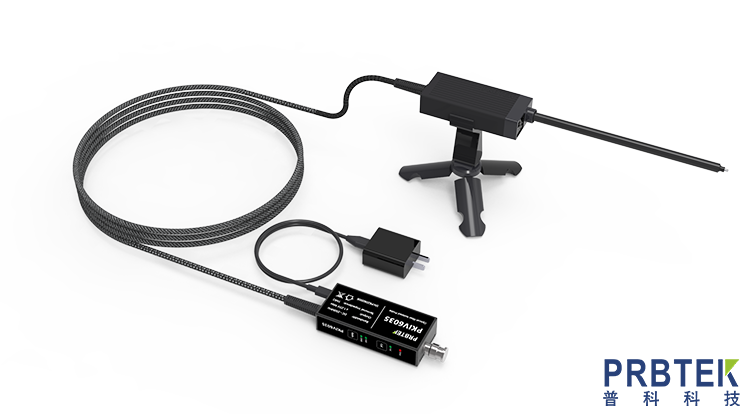

• 光隔离探头：PKIV6100 1 台

• 衰减器：PKIA‑10000B（1000:1，LCX）、PKIA‑2000B（2000:1，MCX）

• 示波器：1GHz 及以上带宽示波器

• 被测设备：1500V 光伏储能一体机

• 配件：LCX/MCX 同轴线、母座、绝缘防护工具

2. 连接步骤

用光纤连接前端电光模块与衰减器，后端光电模块BNC接示波器通道。

示波器设置：输入阻抗 1MΩ，匹配探头衰减比，延时补偿16ns。

USB‑C 为探头供电，按 **Cali.** 自动校准，绿灯亮起即完成。

衰减器接入DC‑DC 高压侧、桥臂中点、IGBT/SiC 栅极、并网输出端。

确认绝缘完好，启动光储一体机，进行 MPPT、并网、充放电切换测试。

五、实测结果与关键数据

1. 关键信号测量效果

• 栅极驱动 VGS：米勒平台清晰、无振荡、无噪声，可精准测开通 / 关断延时、过冲幅度。

• 桥臂中点浮地电压：波形干净无畸变，准确捕捉开关过冲与续流波形，支撑损耗计算。

• 母线纹波：精准还原高频纹波，幅值误差≤±1%，为电容选型提供依据。

• 并网谐波 THD：驱动信号无失真，优化死区时间后，THD 从 4.8% 降至 1.8%，满足并网标准。

• MPPT 动态响应：高速跟踪波形完整，验证算法响应速度与稳态精度，发电效率提升≥2%。

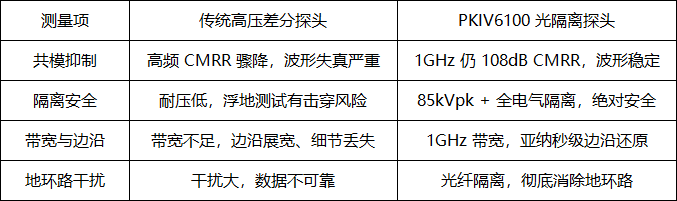

2. 对比传统方案优势

光储逆变器研发调试：精准测量开关损耗、驱动信号、母线特性，优化拓扑与驱动参数。

并网性能提升：改善 THD、波形质量，快速通过 GB/T、EN、IEC 等并网认证。

MPPT 算法验证：真实还原动态跟踪波形，提升发电效率与系统收益。

高压安全测试：满足 1500V 系统绝缘、耐压、浮地测量安全要求，杜绝设备损坏与触电风险。

SiC 功率器件适配：完美匹配第三代半导体高速高压测试，支撑下一代光储产品研发。

七、实操注意事项

1500V 高压测试必须佩戴绝缘手套、绝缘垫，严格遵守高压操作规范。

光纤避免过度弯折、挤压、拉扯，防止断裂导致信号异常。

每次测试前执行自动校准，保证测量基准准确。

严格匹配衰减比与示波器设置，禁止超量程使用。

禁止在带电状态下插拔前端，防止电弧损坏设备。

八、案例总结

PRBTEK PKIV6100 光隔离探头凭借1GHz 超高带宽、85kVpk 超强隔离、全频段高 CMRR、光纤完全电气隔离，完美解决 1500V 光伏储能一体机高压浮地、高速信号、强干扰、安全测量四大核心痛点，是光储逆变器研发、调试、认证、出厂检测的标配高精度测量工具，全面支撑大功率、高压化、SiC 化下一代光储系统高效可靠开发。
