PK‑CWT mini/150罗氏线圈用于光伏逆变器 IGBT 模块短路故障电流监测

一. 应用背景

大功率光伏逆变器 IGBT 功率模块，在短路、母线故障时会产生数十千安级短路电流，电流上升速率极快，若无法快速监测、触发保护，会直接烧毁功率器件。需要大量程、高带宽罗氏线圈，实现故障电流毫秒级捕捉，保障逆变器安全运行。

二. 选型依据

选用PK‑CWT mini/150罗氏线圈：

峰值电流 60kA，覆盖光伏逆变器极端短路故障电流；

di/dt=40kA/μs，匹配 IGBT 短路电流陡升特性；

低频带宽 0.4Hz，可兼容工频稳态电流测量；

高频带宽 16MHz，捕捉高频故障振荡分量；

衰减率 0.35%/ms，长时间测量信号漂移小，1% 精度适配工业级测试标准。

三. 测试方案

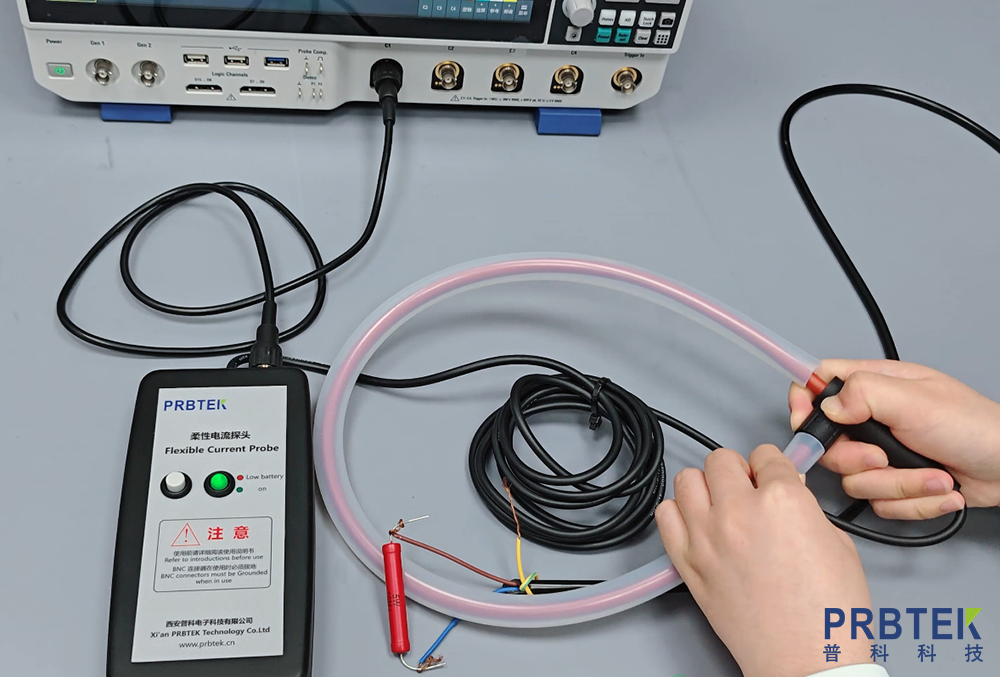

1.罗氏线圈安装于逆变器直流母线 / 三相输出母线，开合式设计适配大功率粗母线；

2.线圈输出接入故障录波仪 + 保护控制系统，实时监测稳态工作电流与故障瞬态电流；

3.模拟母线短路、IGBT 直通故障，测试故障电流峰值、上升时间，验证保护系统响应速度。

四. 应用效果

1.精准捕捉50~60kA 短路故障电流，配合保护系统实现 2μs 内快速跳闸，避免 IGBT 烧毁；

2.同时兼容稳态输出电流、谐波电流测量，一套传感器兼顾日常监测与故障测试；

3.高带宽解析故障电流高频分量，优化逆变器短路保护算法，提升电站运行稳定性。
