PKHV3020在光伏逆变器直流侧绝缘耐压测试中的应用

一、客户背景与测试需求

客户行业：光伏逆变器研发制造企业测试需求：客户开发的新一代组串式光伏逆变器，直流侧输入电压最高达1500V（符合UL 1703标准）。需对直流侧母线电压进行精确测量，验证高压电路在不同工况（如阴影切换、温度波动）下的电压稳定性；同时需测量开关瞬态尖峰，评估绝缘设计可靠性。

具体要求：

1.高压测量：量程覆盖0-1500V，需安全隔离（满足CAT II 1000V安全等级）；

2.精度要求：直流电压测量精度≤±3%，交流纹波测量精度≤±5%；

3.带宽与上升时间：需捕捉SiC MOSFET的50kHz-100kHz开关瞬态，带宽≥100MHz，上升时间≤3.5ns；

4.兼容性：需兼容现有Tektronix MSO5系列示波器；

5.安全隔离：高压电路与示波器间需电气隔离，防止高压窜入。

二、测试系统配置方案

核心测量设备：

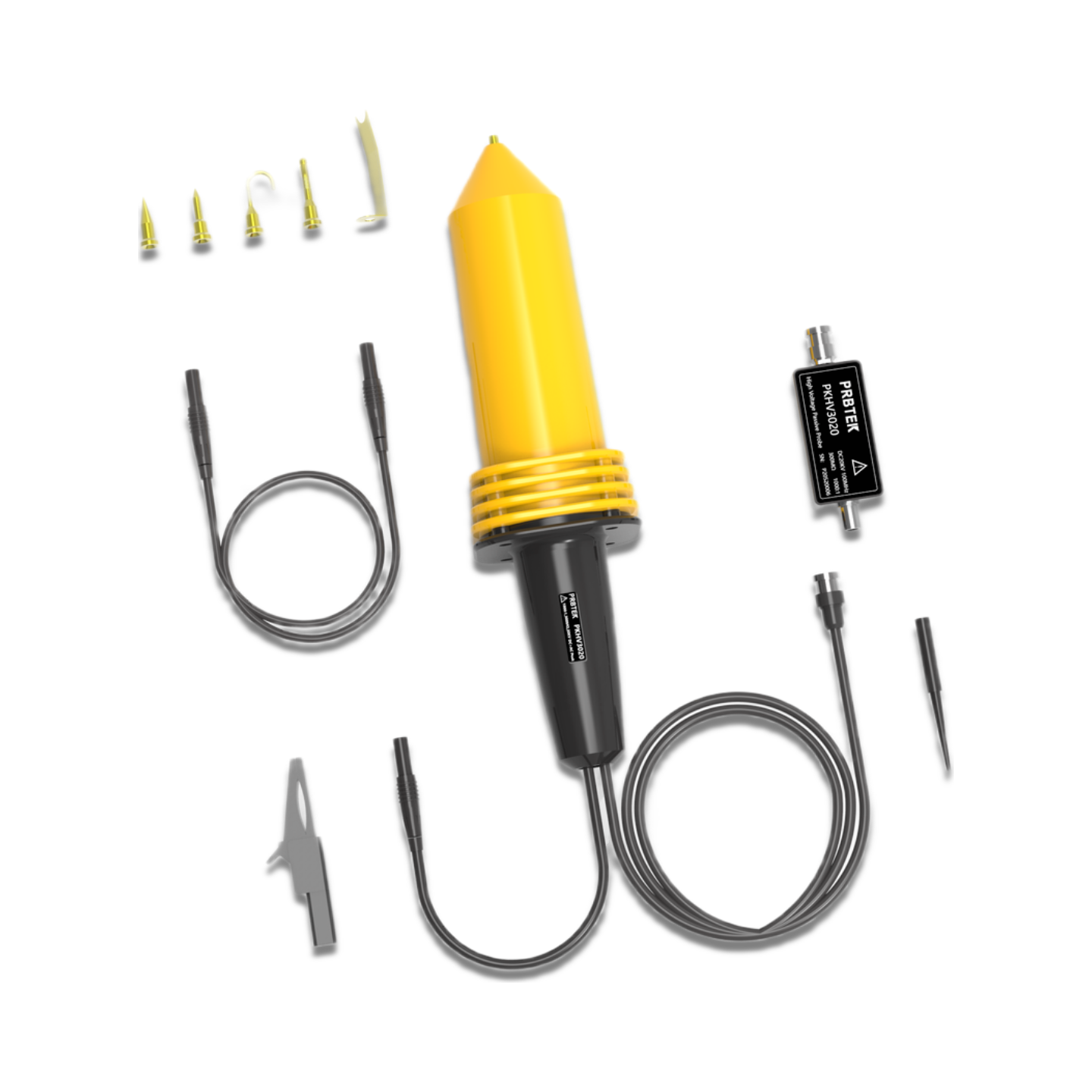

高压衰减棒：PRBTEK PKHV3020（黄色款，2套）

关键参数：

衰减比例：1000:1（将1500V高压衰减至1.5V，适配示波器输入）；

输入阻抗：300MΩ（降低被测电路负载影响）；

带宽（-3dB）：DC - 100MHz（满足100kHz开关瞬态测量）；

上升时间：3.5ns（对应约100MHz带宽，可捕捉纳秒级尖峰）；

直流电压精度：≤±3%（保证直流母线电压测量精度）；

交流电压精度：≤±5%（在60Hz-10kHz范围内）；

安全认证：符合EN61010-031 CAT II规范，最大共模电压20kV CAT II /30sec；

线缆长度：2M±0.2M（方便现场布线）。

示波器系统：

主机：Tektronix MSO54（1台）

带宽：500MHz（远高于衰减棒带宽，避免瓶颈）；

采样率：6.25GSa/s（保证瞬态波形细节）；

通道数：4通道（可同时测量直流母线、开关管驱动信号等）；

垂直分辨率：12bit（提升小信号测量精度）；

配备高压探头校准软件。

辅助设备：

高压直流电源：Kikusui PLZ164W（1台，输出0-1500V，模拟光伏直流输入）；

电子负载：Chroma 63200A（1台，模拟不同光照/负载工况下的逆变器工作状态）；

绝缘监测仪：Megger MIT1025（1台，用于对比验证衰减棒测量的绝缘电压）；

屏蔽电缆：3根（匹配衰减棒输入阻抗，减少电磁干扰）。

三、系统搭建与配置

安装实施：

1.高压衰减棒连接：将PKHV3020的输入端（“INPUT”）并联接入光伏逆变器直流母线正端与地之间，输出端（“OUTPUT”）通过屏蔽电缆连接至Tektronix MSO54的通道1（触发通道）和通道2（监测通道）。

2.示波器设置：

垂直档位：因衰减比例1000:1，示波器通道设为1V/div（对应实际1500V/div）；

耦合方式：DC耦合（测量直流母线电压及纹波）；

带宽限制：关闭（保留高频成分，捕捉开关瞬态）；

触发模式：边沿触发，触发电平设为1.2V（对应实际1200V母线电压）。

3.安全保护：在高压电源输出端串联熔断器，衰减棒输入端并联压敏电阻（防雷击/过压），操作全程佩戴绝缘手套，使用CAT III 1000V工具。

四、测试方法

1.静态电压测量：调节高压直流电源输出至1000V、1200V、1500V，分别读取示波器显示电压，对比绝缘监测仪的基准值，计算误差。

2.动态瞬态测量：启动电子负载模拟“阴影切换”工况（负载突变20%），观察示波器波形，测量开关瞬态尖峰电压（如从1200V跳变至1350V的过冲幅度）及上升时间。

3.纹波测量：在稳定输出1200V时，开启电源纹波注入功能（叠加10kHz、100mV纹波），测量衰减棒输出的纹波幅度，对比示波器自带FFT分析的频域结果。

五、测试结果

1.静态精度：在1000V、1200V、1500V下，示波器测量误差分别为+2.8%、+2.5%、+2.9%，均≤±3%，满足直流电压精度要求。

2.动态瞬态：捕捉到SiC MOSFET开关时的瞬态尖峰为1350V（实际值），衰减棒输出显示1.35V，误差为0；上升时间测量为3.2ns，与衰减棒标称的3.5ns接近（误差源于示波器采样率）。

3.纹波精度：叠加的10kHz、100mV纹波，衰减棒输出显示为98mV，误差为-2%，满足≤±5%的要求；FFT分析显示纹波频率与注入频率一致，无明显失真。

六、总结

本方案通过PRBTEK PKHV3020高压衰减棒，成功实现了光伏逆变器1500V直流母线的高精度、高安全测量。衰减棒的1000:1衰减比、300MΩ输入阻抗及100MHz带宽，完美适配高压电路的静态电压、动态瞬态及纹波测量需求；与Tektronix MSO54示波器的兼容，确保了测试系统的扩展性。测试结果验证了衰减棒在高压环境下的测量精度与稳定性，为客户优化逆变器绝缘设计、提升可靠性提供了关键数据支持。
