普科科技PK‑110电流互感器在高精度脉冲测量中的应用

在现代电力电子、军工科研、新能源汽车、医疗设备等高频脉冲电流测量场景中，对大电流、快上升沿、低失真信号的精准采集一直是技术难点。传统电流测量设备存在带宽不足、上升沿慢、易饱和、隔离性能差等问题，难以满足瞬态脉冲、高频载波等高要求测试。西安普科电子科技有限公司推出的PK 系列脉冲电流互感器，凭借宽频带、高隔离、快响应、低顶降等优势，成为脉冲电流精密测量的优选方案。本文以PK‑110 脉冲电流互感器为核心，结合典型应用场景，完整呈现其在实际工程中的测量效果与价值。

一、案例背景与测量需求

某军工科研单位开展武器系统瞬态功率分析项目，需对大功率脉冲放电回路的峰值电流、上升沿、脉宽、电流时间积等关键参数进行高精度采集。具体测试需求如下：

被测脉冲峰值电流最高达5000A，要求测量量程覆盖且不饱和；

脉冲上升沿极快，需纳秒级响应速度，完整还原波形细节；

测量过程需电气隔离，防止高压窜入测试设备，保障人员与仪器安全；

输出信号适配示波器、数据采集卡，阻抗匹配、信号稳定、低失真；

长时间脉冲测量时，顶降小，保证波形幅值准确性。

经对比 PEARSON 等国际品牌产品，该单位最终选用普科 PK‑110 脉冲电流互感器作为核心测量器件。

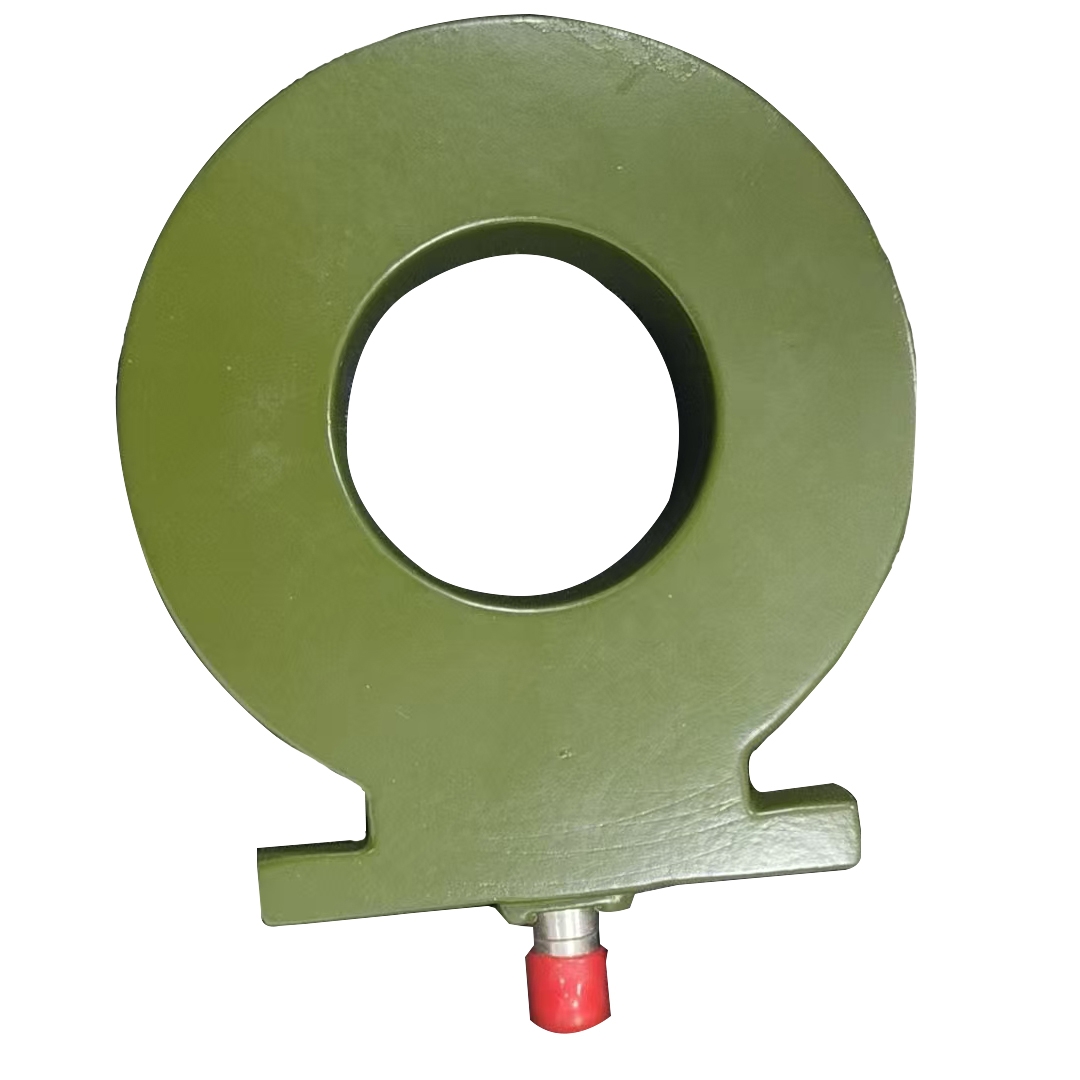

二、PK‑110 核心参数与技术优势

PK‑110 是普科 PK 系列中面向5000A 大电流脉冲测量的经典型号，核心参数与性能优势突出：

变比精准：5000A/10A:1V（±5%），线性转换大电流为标准电压信号，适配通用测试仪器；

超快响应：前沿上升时间仅50ns，实测值低至22ns，远优于同类产品，可捕捉纳秒级瞬态脉冲；

量程充足：最大峰值电流5000A，最大有效电流50A，覆盖项目全量程需求；

抗饱和能力强：最大电流时间积0.1A·s，实测可达0.14A·s，测试中无饱和失真；

低顶降设计：顶降10%/ms，长脉冲测量时波形稳定；

标准适配：输出阻抗50Ω，标配 BNC/SMA 接口，直接对接示波器、采集卡，即插即用；

高隔离安全：非接触式电磁感应原理，实现测量回路与被测电路高压隔离，杜绝触电风险。

三、现场应用方案与实施流程

1. 系统搭建

被测对象：大功率脉冲放电回路；

测量设备：普科 PK‑110 电流互感器、高速示波器、数据采集系统；

连接方式：PK‑110 非接触式套入被测线缆，输出端通过 BNC 线接入示波器，完成信号传输。

2. 操作规范

测量前关闭被测电路，将 PK‑110 安装至被测回路，确认连接牢固；

开启示波器与采集系统，设置匹配参数（50Ω 阻抗、对应量程）；

启动被测电路，采集脉冲电流波形；

测量结束后，先关闭被测电路，再移除 PK‑110，保障操作安全。

3. 测试环境

环境条件：干燥、无易燃易爆风险，符合普科安全使用规范；

测试场景：实验室静态测量、现场动态瞬态测试。

四、测试结果与性能验证

波形还原精准PK‑110 以22ns 上升沿完整捕捉脉冲前沿，无信号延迟与失真，时域细节清晰，可精准读取峰值、脉宽、上升 / 下降时间等参数。

不饱和、低失真在 5000A 峰值电流、长脉冲工况下，PK‑110 电流时间积实测0.14A·s，未出现饱和，而同类竞品已饱和失效，测量稳定性大幅领先。

信号输出稳定50Ω 标准阻抗匹配，输出 1V 标准电压信号，示波器采集波形平滑、噪声低，无需额外信号调理，直接用于数据分析。

安全可靠非接触式高压隔离，全程无触电风险，设备无损坏，满足军工项目高安全、高可靠要求。

五、应用价值与场景拓展

1. 本案例核心价值

解决大电流、快脉冲测量难题，数据精度满足科研验收标准；

替代进口产品，成本更低、供货更快、技术支持更及时；

操作简便、安全隔离，降低测试风险与设备维护成本。

2. 全场景适用拓展

PK‑110 及 PK 系列其他型号，可广泛应用于：

军工：武器系统瞬态功率分析、脉冲功率源测试；

新能源：汽车电机控制、逆变器高频电流监测；

医疗：高频医疗设备电流特性研究；

工业：开关电源、高速通信芯片供电网络测试；

科研：实验室脉冲电流、高频信号精密测量。

六、总结

普科科技PK‑110 脉冲电流互感器，以超快响应、大量程、抗饱和、高隔离、标准适配的核心优势，完美解决军工瞬态功率分析中的大电流脉冲测量痛点，实测性能超越国际同类产品。在高频、脉冲、大电流测量场景中，PK 系列不仅提供精准可靠的测量方案，更以高安全性、易用性成为电力电子、军工、新能源、医疗等领域的核心测量器件。
