罗氏线圈测量感性负载时的位移问题解析与防控

在电力系统、工业自动化、高频脉冲测试等领域，罗氏线圈凭借无磁饱和、宽频带、非接触式测量、动态范围大等优势，成为感性负载电流测量的优选方案。感性负载（如电机、变压器、电感线圈等）在运行过程中，受电磁力、温度变化、机械振动等因素影响，易产生位置偏移，而这种位移会直接干扰罗氏线圈的磁场感应精度，导致测量数据失真、波形畸变，甚至影响设备运维判断。本文将深入剖析罗氏线圈测量感性负载时位移的产生机理、对测量的具体影响，结合实际应用场景给出针对性防控措施与实操优化方案，助力提升测量准确性与稳定性。

一、核心基础：罗氏线圈测量感性负载的工作逻辑

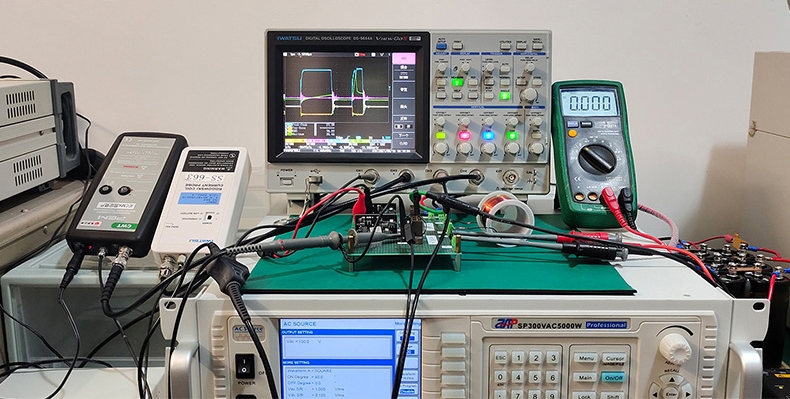

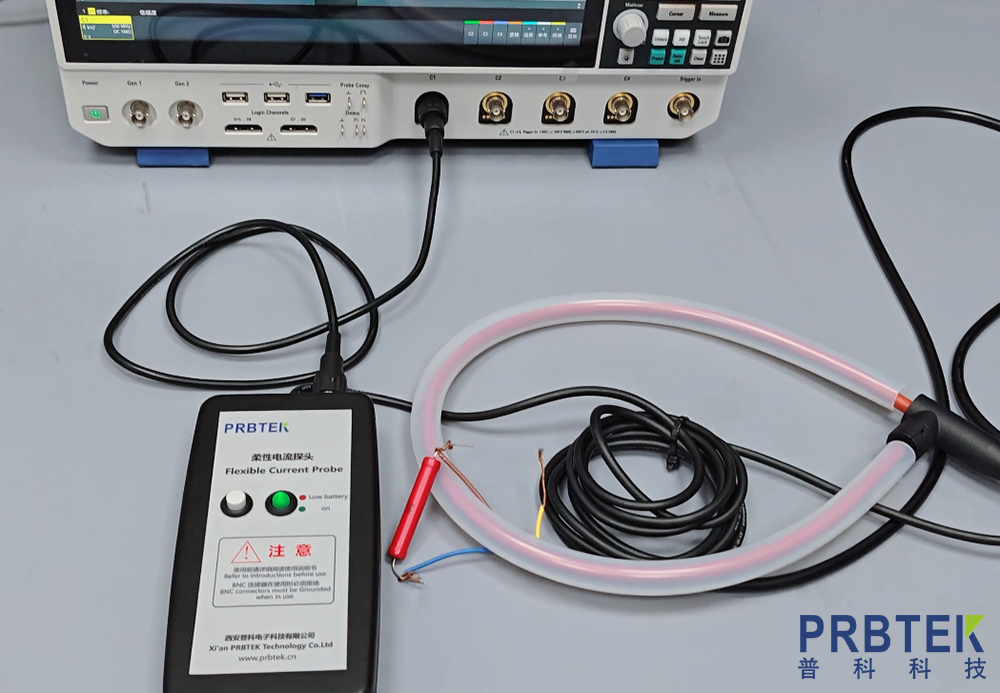

罗氏线圈又称微分电流传感器，是一种均匀缠绕在非铁磁性材料上的环形线圈，其测量核心基于法拉第电磁感应定律与安培环路定律，无需与被测导体直接接触，可实现对交流电流、高频脉冲电流的精准采集。在感性负载测量场景中，罗氏线圈通常环绕在负载的供电导体外侧，当感性负载通有交变电流时，导体周围会产生随电流变化的交变磁场，线圈切割磁感线后会感应出与电流变化率成正比的电压信号，经积分电路调理后，即可还原出被测电流的真实幅值与波形，为负载运行状态监测、故障诊断提供数据支撑。

感性负载的核心特性是电流与电压存在相位差，运行时会产生较强的交变磁场，且负载本身（如电机转子、变压器铁芯）可能因电磁吸力、机械振动发生微小位移。这种位移看似微弱，却会打破罗氏线圈与被测导体之间的相对位置平衡，进而影响磁场分布的均匀性，破坏线圈感应信号的稳定性——这也是罗氏线圈测量感性负载时，与测量电阻性负载的核心差异的关键痛点。

二、位移产生的核心原因：感性负载的运行特性主导

罗氏线圈测量感性负载时的位移，本质是感性负载运行过程中，自身或供电导体的位置发生偏移，导致线圈与被测导体的相对位置改变，主要源于以下4类核心因素，且多为感性负载运行时的固有特性，难以完全避免，需重点防控。

（一）电磁力引发的位移

感性负载通有交变电流时，会产生交变磁场，磁场之间的相互作用会形成电磁力——对于电机、电感线圈等负载，线圈绕组与铁芯之间的电磁吸力会随电流变化周期性波动，长期运行后，固定结构（如螺栓、卡扣）会出现松动，导致铁芯、绕组或供电导体发生微小位移，偏离初始安装位置。例如，异步电机运行时，转子与定子之间的电磁吸力不均衡，会引发转子轻微偏心位移，进而带动供电导体偏移，导致环绕在导体外侧的罗氏线圈与导体的同轴度被破坏。

此外，感性负载启动时的冲击电流会产生瞬时强电磁力，这种瞬时力会对负载固定结构造成冲击，易引发一次性位移，若未及时发现，会持续影响后续测量精度。

（二）温度变化导致的热胀冷缩位移

感性负载运行时会产生铁损、铜损，导致自身温度升高，尤其是大功率感性负载（如工业变压器、高压电机），长期运行温度可达到几十甚至上百度。温度变化会引发负载自身及周边部件的热胀冷缩：负载外壳、铁芯、供电导体因热膨胀发生尺寸变化，进而产生位置偏移；罗氏线圈的非磁性骨架也会因温度变化出现轻微变形，导致线圈与被测导体的相对位置改变，甚至出现线圈松动、滑落等情况。

这种位移具有时效性，温度升高时位移量增大，温度降低后可能部分恢复，但长期反复的热胀冷缩会导致固定结构老化，使位移成为永久性偏差，持续影响测量精度。

（三）机械振动引发的累积位移

感性负载（如电机、水泵）运行时，自身会产生机械振动，这种振动会通过固定支架传递至供电导体和罗氏线圈，长期累积后会导致：一是导体固定点松动，出现水平或垂直方向的位移；二是罗氏线圈的安装卡扣松动，线圈出现偏移、倾斜，甚至与导体发生相对滑动；三是柔性罗氏线圈过度拉伸或扭曲，改变绕组间距和匝数分布，进一步加剧位移带来的误差。

机械振动引发的位移具有累积性，且振动频率与感性负载的运行频率相关，若振动频率与线圈固有频率接近，还会引发共振，导致位移量急剧增大，严重影响测量稳定性。

（四）安装不当导致的初始位移隐患

除负载运行特性外，安装环节的不规范也会埋下位移隐患。例如，罗氏线圈安装时未与被测导体保持同轴，初始位置就存在偏心；线圈固定不牢固，仅依靠简单卡扣固定，未考虑负载运行时的振动与电磁力；供电导体固定支架强度不足，运行时易发生弯曲、偏移，这些初始安装问题，会在负载运行过程中被放大，最终导致明显的位移偏差，影响测量精度。此外，开合式罗氏线圈若闭合不紧密，存在间隙公差，也会因磁路不连续，间接加剧位移带来的误差。

三、位移对测量的影响：从数据失真到设备误判

罗氏线圈的测量精度依赖于线圈与被测导体的相对位置稳定性——线圈与导体的同轴度、间距、倾斜角度，直接决定了线圈切割磁感线的效率和感应信号的准确性。当位移发生时，会通过以下3种方式影响测量结果，严重时会导致设备运维误判，引发安全隐患。

（一）测量幅值偏差，无法反映真实负载状态

罗氏线圈的感应电压与被测电流的变化率成正比，而感应电压的强度依赖于磁场的均匀性——当被测导体偏移线圈中心（偏心位移），或线圈与导体出现倾斜，会导致线圈周围的磁场分布不均，部分线圈匝数切割磁感线的效率下降，感应电压幅值降低，经积分调理后，测量出的电流值会小于实际值；若位移导致线圈与导体间距减小，磁场强度增强，感应电压幅值会偏高，测量值大于实际值。

例如，电机运行时，供电导体发生2mm的偏心位移，可能导致罗氏线圈的测量误差增大3%-5%，对于高精度测量场景（如电机故障诊断），这种偏差会掩盖负载的真实运行状态，无法及时发现电流异常。

（二）波形畸变，高频分量丢失或失真

感性负载的电流波形本身含有丰富的谐波分量，尤其是变频驱动的感性负载，电流波形畸变明显，而罗氏线圈的宽频带优势是捕捉谐波分量的关键。当位移发生时，线圈与导体的相对位置不稳定，会导致感应信号的相位偏移，高频谐波分量被衰减或失真，原本的非正弦波形会变得平缓，无法准确反映负载的谐波含量与电流变化规律。

这种波形畸变会影响对感性负载运行状态的判断，例如，变压器铁芯位移导致的波形畸变，可能被误判为铁芯饱和，进而采取错误的运维措施；电机绕组位移引发的谐波失真，可能掩盖绕组匝间短路的早期隐患。

（三）测量稳定性下降，数据波动频繁

感性负载运行时的位移多为周期性波动（如电磁力、机械振动引发的位移），会导致罗氏线圈的感应信号随位移变化周期性波动，表现为测量数据频繁波动，重复性差。例如，电机运行时的振动位移会导致测量电流值在一定范围内上下波动，无法获得稳定的测量数据，难以对负载的运行状态进行精准评估。

此外，若位移导致线圈与导体接触（尤其是高压感性负载），还可能引发绝缘隐患，不仅影响测量精度，还可能损坏罗氏线圈或负载设备，造成安全事故。

四、位移防控与实操优化：从安装到运维的全流程管控

针对罗氏线圈测量感性负载时的位移问题，需结合位移产生的原因，从安装规范、固定方式、运维监测三个维度入手，采取针对性措施，实现全流程管控，最大限度降低位移对测量的影响，确保测量数据的准确性与稳定性。

（一）规范安装流程，规避初始位移隐患

安装环节是防控位移的基础，需严格遵循以下规范，确保线圈与被测导体的相对位置稳定：

1. 保证同轴安装：安装罗氏线圈时，需确保被测导体穿过线圈中心，线圈与导体保持同轴，偏心量控制在0.5mm以内，避免初始偏心导致的测量偏差。对于柔性罗氏线圈，可通过调整线圈张力，确保线圈均匀环绕导体，无扭曲、偏移；对于开合式罗氏线圈，需确保闭合紧密，减小间隙公差，避免磁路不连续引发的误差放大。

2. 强化固定设计：根据感性负载的运行特性，选择合适的固定方式——对于振动较强的负载（如电机），采用耐高温、抗振动的卡扣+螺栓双重固定，将线圈固定在负载外壳或专用支架上，避免线圈松动；对于供电导体，选用强度足够的固定支架，间距控制在合理范围，防止导体弯曲、偏移。同时，线圈与固定支架之间可加装缓冲垫（如硅胶垫），吸收振动，减少位移传递。

3. 合理选择安装位置：避开感性负载的振动集中区域（如电机轴承、变压器铁芯接缝处），选择负载运行时位移量最小的位置安装线圈；同时，避免线圈靠近高温区域，减少温度变化导致的热胀冷缩位移，若无法避开，可选用耐高温的罗氏线圈（如聚四氟乙烯骨架线圈），降低温度对线圈变形的影响。

（二）优化固定结构，抑制运行过程中的位移

针对感性负载运行时的电磁力、振动、温度变化引发的位移，需优化固定结构，增强抗位移能力：

1. 抗电磁力优化：对于电磁力较大的感性负载（如高压电感线圈），可在线圈与导体之间加装绝缘隔离层，减少电磁吸力对线圈的影响；同时，加固导体固定支架，选用高强度材料，防止电磁力导致的导体位移。此外，可选用多匝绕组优化的罗氏线圈，提升感应灵敏度，降低位移带来的误差影响。

2. 抗振动优化：对于振动频繁的负载，采用弹性固定结构，利用弹簧、缓冲垫等部件吸收振动，减少振动对线圈和导体的影响；同时，定期检查固定螺栓、卡扣的紧固程度，及时拧紧松动的部件，防止位移累积。对于柔性罗氏线圈，避免过度拉伸，确保绕组间距均匀，减少振动导致的绕组变形。

3. 抗温度变形优化：选用热膨胀系数小的材料制作线圈骨架和固定支架（如陶瓷、玻璃纤维），减少温度变化导致的热胀冷缩位移；对于长期运行在高温环境下的负载，定期检查线圈的变形情况，及时调整线圈位置，确保测量精度。同时，可选用带温度补偿设计的罗氏线圈，抑制温漂误差，间接降低温度位移带来的影响。

（三）加强运维监测，及时发现并纠正位移

即使做好安装与固定优化，长期运行后仍可能出现位移，因此需加强运维监测，建立定期检查机制：

1. 定期检查位移情况：每周对罗氏线圈的安装位置、固定情况进行检查，观察线圈是否存在偏移、倾斜、松动，导体是否有弯曲、位移，若发现位移，及时调整复位，重新固定。对于开合式罗氏线圈，需检查闭合间隙，确保无松动、无漏磁。

2. 结合测量数据判断位移：若测量数据出现频繁波动、幅值偏差过大、波形畸变等情况，且排除了负载本身故障、线圈损坏、积分电路异常等因素，可判断为位移导致，及时停机检查线圈与导体的相对位置，进行调整。同时，可利用标准电流源定期校准线圈，建立输出信号与实际电流的对应关系，及时发现位移引发的误差。

3. 定期维护保养：定期清理线圈表面的灰尘、油污，避免影响线圈的绝缘性能和固定效果；检查线圈的屏蔽层，若出现破损，及时更换，减少外部电磁干扰对测量的影响，同时避免屏蔽层破损导致的线圈松动；对于老化的固定部件（如卡扣、缓冲垫），及时更换，增强抗位移能力。

（四）选型优化：选用适配感性负载的罗氏线圈

选型环节的优化的可从源头降低位移带来的影响，针对感性负载的测量场景，建议选用以下类型的罗氏线圈：

1. 刚性罗氏线圈：对于振动较强、位移风险较高的场景，优先选用刚性罗氏线圈，其骨架硬度高，抗变形、抗位移能力强，不易因振动、电磁力发生偏移；对于狭小空间或不规则导体，可选用超细刚性线圈，兼顾安装灵活性与抗位移能力。

2. 耐高温、抗振动型线圈：选用耐高温、抗振动的线圈材料，如聚四氟乙烯骨架、耐高温漆包线，适应感性负载的高温运行环境，减少热胀冷缩位移；线圈的固定卡扣选用不锈钢等高强度材料，增强抗振动能力，避免松动。

3. 高灵敏度、宽频带线圈：选用高灵敏度的罗氏线圈，即使出现微小位移，也能保证感应信号的稳定性，减少幅值偏差；宽频带线圈可更好地捕捉感性负载的谐波分量，减少位移导致的波形畸变，确保测量数据的完整性。同时，可选用带内置积分模块的线圈，简化信号调理流程，减少外部干扰对测量的影响，间接提升位移场景下的测量稳定性。

五、总结：位移防控是感性负载精准测量的关键

罗氏线圈测量感性负载时的位移问题，本质是感性负载运行特性与线圈安装、固定方式共同作用的结果，其核心危害是导致测量数据失真、波形畸变，影响负载运行状态的判断与运维决策。相较于电阻性负载，感性负载的电磁力、机械振动、温度变化等特性，使得位移问题更易发生，且防控难度更高。

解决这一问题，需坚持“预防为主、防控结合”的原则：通过规范安装流程，规避初始位移隐患；优化固定结构，抑制运行过程中的位移；加强运维监测，及时发现并纠正位移；优化选型，选用适配感性负载的罗氏线圈，实现从安装到运维的全流程管控。只有有效防控位移问题，才能充分发挥罗氏线圈无磁饱和、宽频带、非接触式测量的优势，确保感性负载电流测量的准确性与稳定性，为设备安全、高效运行提供可靠的数据支撑。
