探头衰减与示波器通道衰减比例对应的关系

在电子测量领域，示波器与探头是密不可分的“测量搭档”，二者的衰减比例设置直接决定了测量数据的准确性。探头衰减与示波器通道衰减比例并非独立存在，而是存在严格的对应匹配关系，这种匹配是避免测量误差、保障波形完整性的核心前提。本文将从核心概念、对应原理、实操方法、常见误区四个维度，全面解析二者的对应关系，助力工程师与电子爱好者精准掌握测量技巧。

一、核心概念：探头衰减与通道衰减的本质

（一）探头衰减的定义与作用

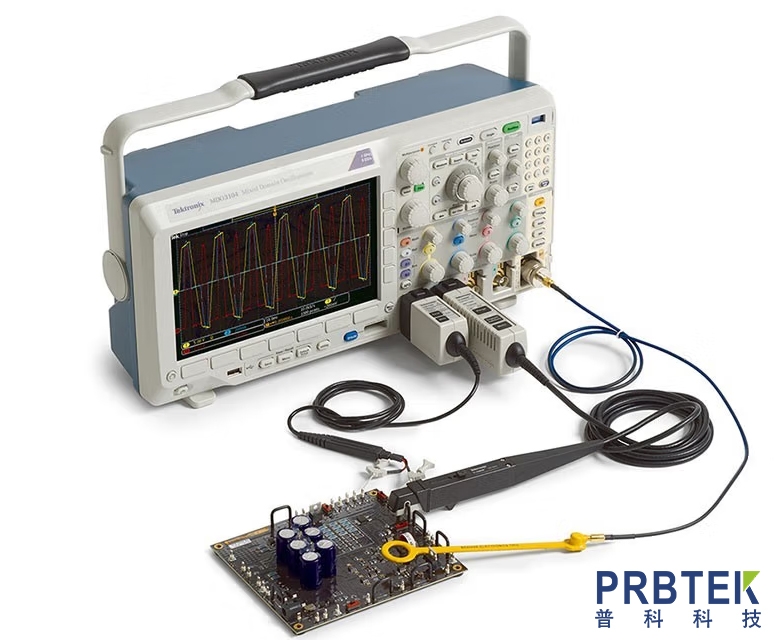

示波器探头作为信号传输的“桥梁”，其衰减功能是指将被测电路中的信号按固定比例缩小后，再传输至示波器通道。探头衰减的核心作用有两点：一是拓宽测量范围，当被测信号电压超出示波器通道的额定输入范围时，通过衰减可将信号幅值降至安全可测区间，避免损坏示波器内部ADC芯片等核心部件；二是减少对被测电路的负载效应，尤其是高阻抗探头，合理的衰减比例能降低探头对被测信号的干扰，保证信号的真实性。

市面上主流探头的衰减比多标注为“1X”“10X”，部分高压探头可达“100X”“1000X”，这些标识直接反映了信号的衰减比例——例如10X探头会将被测信号衰减为原值的1/10，100X探头则衰减为原值的1/100，衰减比通常清晰标注在探头外壳或手柄上，便于快速识别。

（二）示波器通道衰减的定义与作用

示波器通道衰减，本质是示波器内部对输入信号的二次放大或衰减调节，其核心作用是与探头衰减配合，实现信号的精准还原。示波器通道衰减比例可通过面板按键、触控屏或旋钮调节，常见档位与探头衰减比对应，包括1X、10X、100X等。通道衰减的调节本质是改变示波器的垂直量程（伏/格），当与探头衰减匹配时，示波器会自动对探头衰减后的信号进行反向补偿，最终在屏幕上显示被测信号的真实幅值。

需要注意的是，示波器通道衰减还与输入阻抗密切相关，多数示波器默认输入阻抗为1MΩ，适用于通用低频/低速信号测量；若误设为50Ω，会与探头内部电阻形成分压，导致信号幅值异常衰减，进一步影响测量准确性。

二、核心对应关系：匹配原则与数学逻辑

（一）基本原则：“一一对应，同步匹配”

探头衰减与示波器通道衰减比例的核心对应原则是：示波器通道的衰减比例必须与探头实际使用的衰减比例完全一致。这是因为，探头衰减后的信号需要通过示波器通道的反向补偿，才能还原为被测信号的真实值——若二者不匹配，示波器的补偿机制无法正常工作，会直接导致测量数据失真、波形畸变，甚至误判电路故障。

例如：使用10X衰减探头时，若示波器通道设置为1X衰减，探头将信号衰减10倍后，通道未进行对应的10倍增益补偿，最终屏幕显示的信号幅值会比实际值小10倍；反之，若探头为1X衰减（无衰减），通道却设置为10X衰减，会将信号过度放大，不仅测量值偏大10倍，还可能因信号超量程损坏示波器输入电路。

（二）数学逻辑：衰减与补偿的平衡关系

二者的对应关系可通过简单的数学公式直观理解。设被测信号的实际幅值为V₁，探头衰减比为K₁（如10X对应K₁=10），示波器通道衰减比为K₂（如10X对应K₂=10），示波器屏幕显示的幅值为V₂，则理想匹配状态下的关系为：

当K₁=K₂时，V₂ = V₁，即屏幕显示值与实际信号值完全一致，实现精准测量。若K₁≠K₂，测量误差会按比例放大：当K₂<K₁时，V₂<V₁（测量值偏小）；当K₂>K₁时，V₂>V₁（测量值偏大）。

对于高压差分探头，其衰减比还受示波器输入阻抗影响。例如某高压差分探头在示波器输入阻抗为1MΩ时衰减比为200X，当输入阻抗设为50Ω时，衰减比会变为400X，此时需同步调整通道衰减比，才能保证测量准确——若通道仍设为200X，实际垂直档位会变为预设值的2倍，导致测量失真。

三、实操指南：如何实现二者精准匹配

实现探头衰减与示波器通道衰减的精准匹配，需遵循“先确认探头、再设置通道、最后校准验证”的三步操作法，具体步骤如下：

第一步：确认探头衰减档位

首先观察探头外壳或手柄上的衰减标识，确认当前使用的衰减档位（如1X、10X）；若探头带有拨动开关，需检查开关位置是否与所需衰减比一致，避免因开关误拨导致衰减比例异常。例如，将探头开关拨至10X档位，即确定探头衰减比为10:1，后续通道设置需与之对应。

第二步：设置示波器通道衰减比例

1. 按下示波器对应通道的按键（如CH1、CH2），屏幕下方或右侧会弹出通道设置菜单；

2. 在菜单中找到“探头”或“衰减”选项，通过万能旋钮、触控操作或按键，选择与探头衰减比一致的档位；

3. 确认设置后，示波器会自动启动补偿机制，对探头衰减后的信号进行反向增益，确保屏幕显示的波形幅值与实际信号一致。

例如，使用10X探头时，在通道菜单中选择“10X”衰减，此时示波器会将探头传输的衰减信号放大10倍，还原信号真实幅值；若使用100X高压探头，则需将通道衰减设置为100X，确保补偿比例匹配。

第三步：校准验证，确保匹配准确

设置完成后，需通过示波器自带的自检方波信号进行校准验证，避免因补偿不当导致波形畸变：

1. 将探头钩子（信号输入端）和鳄鱼夹（接地端）连接到示波器的自检方波接口，确保连接牢固；

2. 按下示波器“AUTO”按键，此时屏幕应显示一个1kHz、峰峰值约3V的标准方波；

3. 若方波出现过冲（过补偿）或圆角（欠补偿），需使用探头附件中的调标杆，轻轻调节探头手柄处的补偿电容，直至方波呈现平顶、无畸变的标准形态；

4. 校准完成后，再次确认探头与通道衰减比一致，即可开始正常测量。需要注意的是，每次更换探头或通道时，都需重复上述校准步骤，确保匹配精度。

四、常见误区与解决方案

在实际操作中，因探头与通道衰减比例不匹配或操作不当导致的测量误差，占示波器使用故障的70%以上，以下是最常见的误区及对应解决方案：

误区一：忽视探头与通道衰减匹配，直接测量

这是最常见的操作失误，尤其是新手容易忽略衰减比设置，直接将探头连接示波器进行测量。例如，使用10X探头但通道设为1X，导致测量值偏小10倍，误判电路输出信号幅值不足；或使用1X探头但通道设为10X，过度放大信号，甚至损坏示波器。

解决方案：养成“先确认衰减比、再测量”的习惯，每次使用前，先检查探头开关位置和通道衰减设置，确保二者一致；测量前可通过自检方波快速验证，避免盲目测量。

误区二：补偿电容调节不当，导致波形畸变

部分用户虽设置了正确的衰减比，但未进行探头补偿或补偿不当，导致高频信号幅值衰减、波形畸变，误以为是衰减比不匹配。实际上，补偿电容的作用是匹配示波器输入电容，若补偿失调，会影响信号传输的完整性，尤其对高频信号影响更为明显。

解决方案：每次更换探头、通道或示波器后，都需进行探头补偿；调节补偿电容时，动作要轻柔，避免用力过猛损坏电容；补偿标准以屏幕显示标准方波为准，无过冲、无圆角即可。

误区三：忽略输入阻抗对衰减比的影响

部分用户误将示波器输入阻抗设为50Ω（适用于高频/射频测量），却搭配1MΩ无源探头，导致探头与示波器阻抗不匹配，形成分压效应，信号幅值异常衰减。这种情况容易被误认为是衰减比设置错误，难以排查。

解决方案：通用低频/低速信号测量时，将示波器输入阻抗设为1MΩ，搭配1MΩ无源探头；高频测量（＞1GHz）时，选择50Ω输入阻抗，搭配50Ω同轴探头或有源探头，确保阻抗与衰减比协同匹配；测量前检查输入阻抗设置，避免因阻抗失配导致衰减异常。

误区四：探头损坏导致衰减比异常

探头内部电阻、电容损坏，或同轴电缆断裂、BNC接口氧化，会导致探头实际衰减比与标称值不符，即使通道设置正确，也会出现测量误差。例如，10X探头内部电阻损坏，实际衰减比变为20:1，会导致测量值偏小2倍。

解决方案：定期检查探头状态，用万用表测量探头尖端与BNC端电阻（10X探头正常电阻应为9MΩ±5%）；通过交叉替换探头的方式，验证探头是否损坏；若探头出现破损、老化，及时更换，避免影响测量精度。

五、总结：匹配是精准测量的核心前提

探头衰减与示波器通道衰减比例的对应关系，本质是“衰减与补偿的平衡”——探头负责将被测信号按比例衰减至安全范围，示波器通道负责通过反向补偿，还原信号真实幅值，二者的精准匹配是避免测量误差、保障波形完整性的关键。

在实际操作中，只需遵循“确认探头衰减、设置通道匹配、校准验证”的三步法，避开常见误区，就能实现精准测量。无论是电子研发、电路调试还是设备检修，掌握二者的对应关系，不仅能提高测量效率，还能避免因测量失误导致的故障误判和设备损坏，充分发挥示波器与探头的测量价值。
