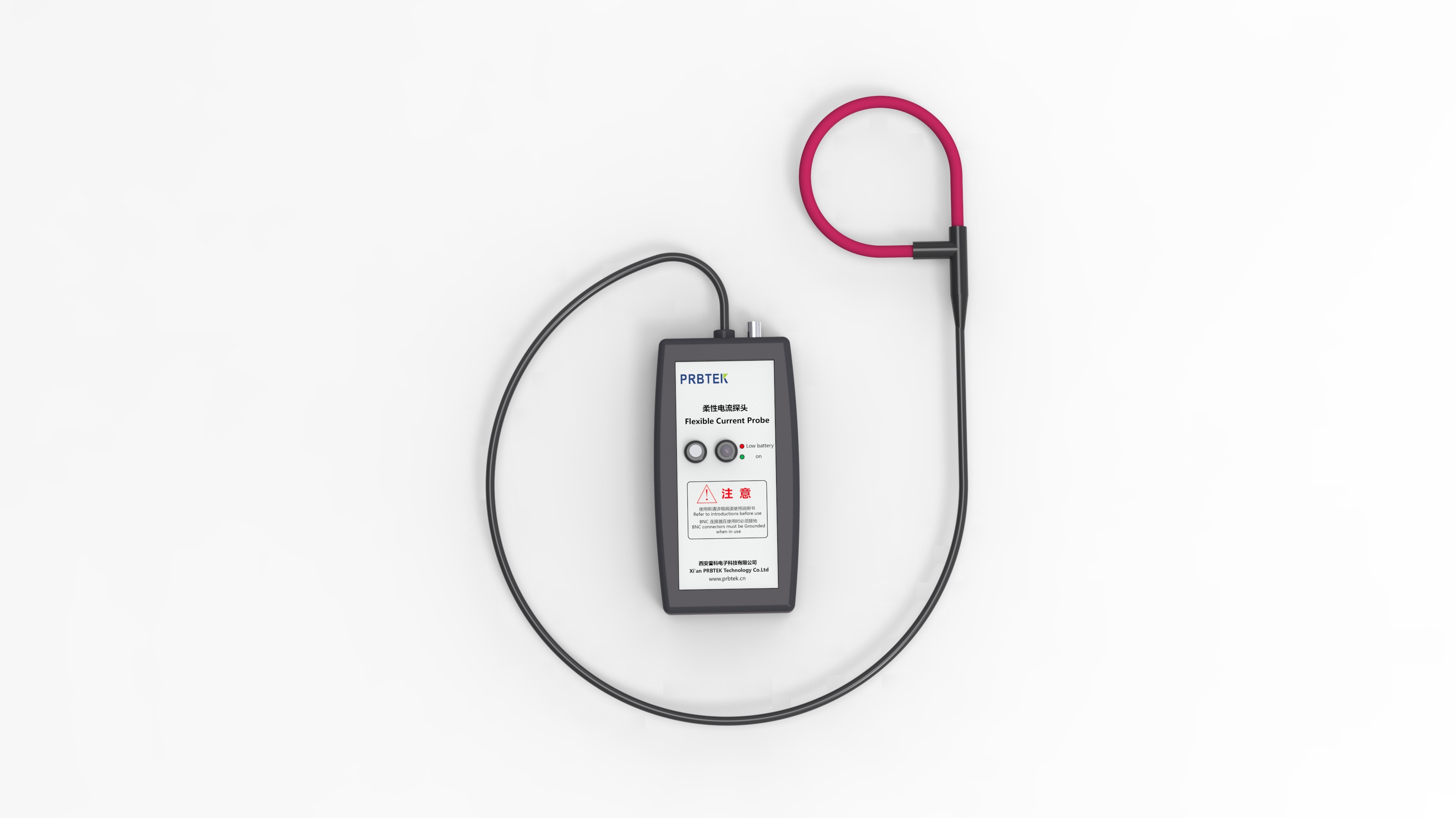

PK-CWT mini系列罗氏线圈：精准电流测量的多场景应用专家

在电力电子技术飞速发展的今天，从新能源汽车的高压平台到工业冶金的大功率设备，从精密半导体测试到电网谐波治理，都离不开对电流信号的精准捕捉与分析。传统电流互感器易磁饱和、频带窄、安装繁琐的痛点，已难以满足复杂工况下的测量需求。普科科技 PK-CWT mini系列柔性罗氏线圈，凭借宽频带、大量程、无磁饱和、柔性易安装的核心优势，成为多领域电流测量的优选方案，覆盖从微小低频到超大高频脉冲的全场景测量需求。

一、产品核心特性：为精准测量奠基

PK-CWT MINI 系列包含 PK-CWT mini/15、30、60、150、300、600、1500 共 7 款核心型号，灵敏度从 2.0mV/A 至 0.02mV/A 梯度适配，峰值电流覆盖 6kA 到 600kA，可灵活匹配不同场景的量程需求。其核心性能亮点如下：

超宽频带响应：带宽达 0.1Hz-20MHz，既能捕捉超低频缓变信号，又可快速响应高频瞬态电流，完整复现电流波形。

无磁饱和设计：空心线圈电磁感应原理，从根本避免传统互感器磁饱和问题，适配大电流与谐波叠加场景。

柔性开环结构：100mm/200mm 标准周长（可定制），线径纤细，无需断开电路即可安装，适配配电柜、母线排、狭小器件间隙等复杂空间。

高安全与稳定性：对地安全峰值电压达 10kVpk，工作温度 - 20℃~100℃，耐受 40kA/μs 电流变化率，适配恶劣工业环境。

高测量精度：典型精度达 1%-2%，噪声控制优异，搭配专属积分器，可直接连接示波器、数据采集器等设备，快速获取精准数据。

二、核心应用场景：全领域精准赋能

（一）电力电子测试：功率器件与模块的 “体检神器”

电力电子设备的性能优化与可靠性验证，核心在于精准捕捉功率器件开关过程中的瞬态电流。PK-CWT MINI 系列凭借微型化、宽频带特性，成为该领域的核心工具。

功率半导体器件测试：适配 TO-247、TO-220 等封装的 MOSFET、IGBT、SiC/GaN 宽禁带半导体器件，可直接缠绕于器件管脚，无损测量开关电流、反向恢复电流等纳秒级瞬态信号，为开关损耗、EMI 性能优化提供数据支撑。

功率模块均流与可靠性测试：在 IPM、大功率 IGBT 模块产线测试中，可绕制于模块内部芯片引脚、桥臂输出端，多通道同步测量各并联芯片电流分布，精准定位焊接虚焊、布局偏差导致的电流不均问题，避免器件过热老化。

电源与变流器诊断：用于 UPS、SMPS、变频调速系统的故障排查，测量电感、电容、缓冲电路的微小电流，以及高频开关过程中的谐波电流，助力设备效率提升与故障定位。

（二）新能源领域：高压大电流场景的 “安全卫士”

新能源汽车、光伏风电、储能系统的电流信号兼具高压、大电流、高频脉冲特点，传统传感器易出现绝缘不足、响应滞后等问题，PK-CWT MINI 系列完美适配。

新能源汽车 OBC 与电池管理：超薄线圈可嵌入车载紧凑电路，测量 30A-300A 充放电电流，适配 800V 高压平台，兼顾绝缘安全与空间适配性，支撑 BMS 精准监测。

光伏 / 风电变流器：精准测量并网电流、谐波电流，带宽覆盖低频并网信号与高频开关谐波，助力电能质量优化，提升发电效率。

储能系统监测：针对充放电双向脉冲电流，抑制高频干扰，实现 ±300kA 范围内线性测量，适配直流侧大电流监测，保障储能系统稳定运行。

（三）工业电能质量治理：谐波抑制的 “精准前哨”

冶金、电镀、电弧炉等工业场景，非线性负载产生大量谐波电流，导致电网污染、设备损耗加剧。有源电力滤波器（APF）是谐波治理核心设备，而 PK-CWT MINI 系列为其提供精准电流检测支撑。

谐波电流实时检测：0.1Hz-20MHz 宽频带，可完整捕捉 2-50 次谐波电流，无磁饱和，适配冶金电弧炉 600kA 级冲击性谐波电流，耐受 40kA/μs 电流变化率。

复杂工况适配：柔性开环结构，可直接缠绕于配电柜母线、大功率设备出线端，无需断电安装，降低施工难度；工作温度覆盖 - 20℃~100℃，适配高温、多尘工业环境。

提升补偿精度：≤1% 的测量精度，真实还原谐波波形，为 APF 提供精准数据，谐波补偿精度提升 30% 以上，有效改善电网电能质量。

（四）电磁兼容（EMC）与瞬态电流测试：脉冲信号的 “捕捉能手”

在电力设备、电子元器件的 EMC 测试中，雷击浪涌、静电放电、开关瞬态等脉冲电流的精准测量，是评估设备抗干扰能力的关键。

雷击与浪涌电流测量：适配电力系统防雷装置、变压器、输电线路的雷击电流检测，捕捉 μs 级瞬态脉冲，峰值电流可达 600kA，为防雷设计优化提供数据支撑。

高频瞬态干扰测试：在电力设备绝缘检测、开关瞬态分析中，抑制 dV/dt 干扰，精准记录高频脉冲参数，助力设备绝缘隐患排查与 EMC 性能优化。

（五）科研与特殊工业场景：精密测量的 “可靠伙伴”

除工业与电力领域外，PK-CWT MINI 系列还适配多种科研与特殊工业场景，满足小众化、高精度测量需求。

高频加热设备：测量高频感应加热炉、中频电源的大电流，适配高频交变电流场景，保障加热效率与设备稳定。

磁约束聚变实验：用于科研实验室的脉冲电流测量，精准捕捉瞬态大电流信号，为核聚变研究提供数据支撑。

电解电镀行业：测量电解槽大电流，监测电流分布均匀性，提升电镀产品质量，适配恶劣酸碱腐蚀环境。

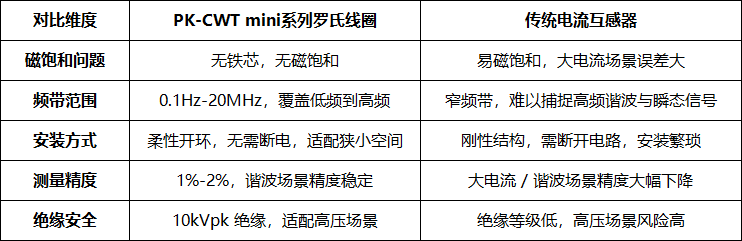

三、应用优势总结：对比传统测量方案

四、结语

从精密的功率半导体测试到高压大电流的新能源场景，从工业谐波治理到科研瞬态测量，PK-CWT MINI 系列罗氏线圈以宽频、精准、安全、易安装的核心优势，突破传统测量设备的局限，解决多场景电流测量痛点。作为国产柔性罗氏线圈的标杆产品，它不仅为电力电子、新能源、工业治理等领域提供高效可靠的测量解决方案，更助力国内电测行业实现高精度、国产化的技术突破，成为科研与工业生产中不可或缺的精准测量工具。
