PK-CWT mini系列罗氏线圈在有源滤波中的应用方案

有源电力滤波器（APF）作为电力系统谐波治理的核心设备，通过实时检测谐波电流并产生反向补偿电流实现谐波抵消，而精准、高速的电流检测是决定滤波效果的关键环节。普科科技PK-CWT mini系列柔性罗氏线圈凭借宽频带、大量程、无磁饱和等特性，可完美适配有源滤波的电流检测需求，为电力电子、冶金、电镀等谐波污染严重领域提供高效、可靠的检测解决方案。

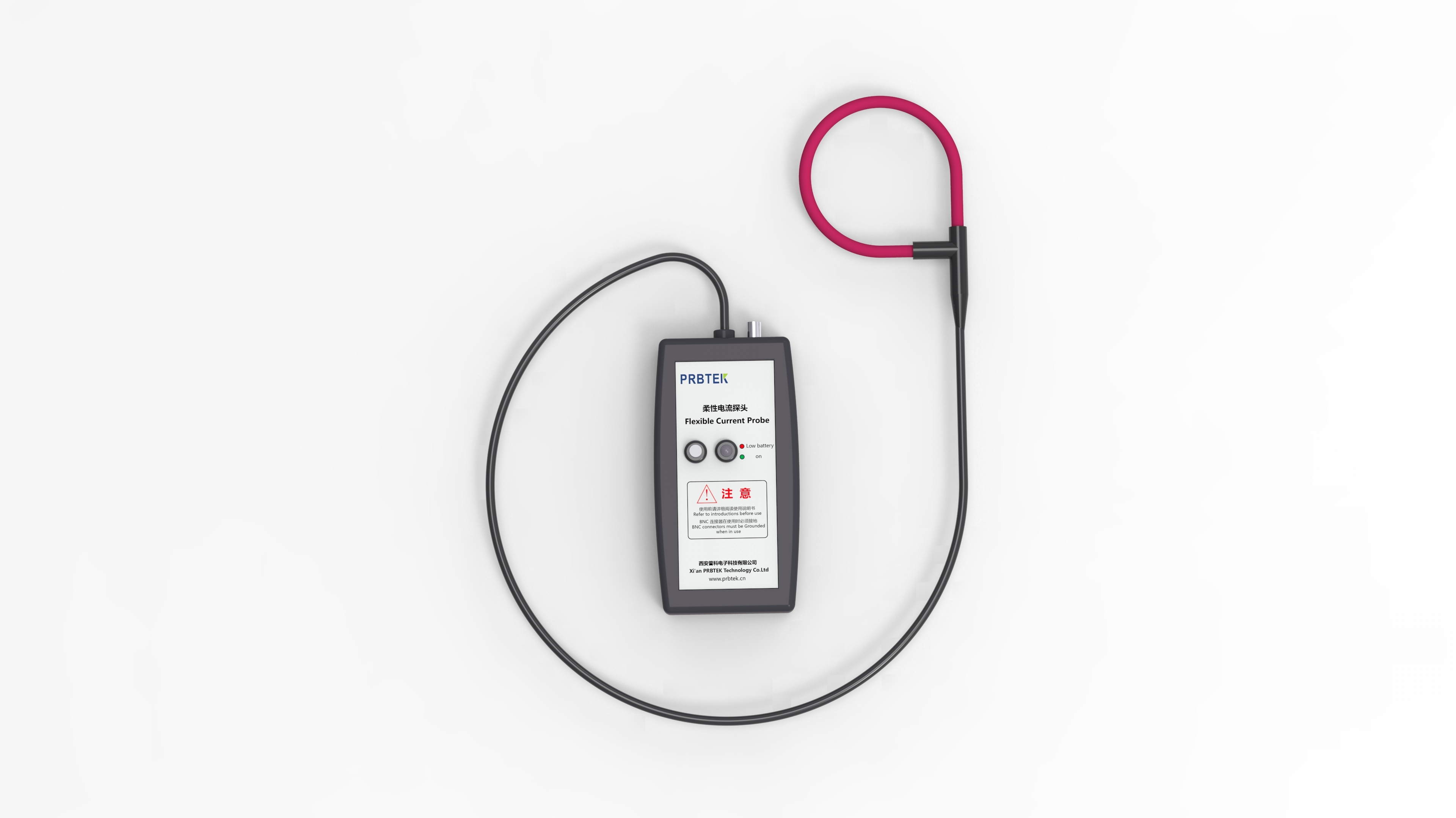

本方案核心采用PK-CWT mini系列罗氏线圈，该产品基于空心线圈电磁感应原理，无铁芯设计从根本上避免了传统电流互感器的磁饱和问题，其测量量程覆盖30A至600kA，可适配有源滤波场景中从常规负载到超大功率设备的电流检测需求。产品带宽达0.2Hz-16MHz，既能精准捕捉超低频缓变电流信号，又可快速响应高频瞬态谐波，配合≤1%的典型测量精度，能真实还原谐波电流波形，为APF的补偿控制提供精准数据支撑。同时，其柔性开环结构支持不开断电路安装，适配配电柜、母线排等复杂现场的安装需求，大幅降低施工难度。

在系统应用架构中，PK-CWT mini系列罗氏线圈作为前端检测单元，直接套入被测电路母线，将感应到的电流微分信号传输至有源滤波器的信号调理模块，经积分电路还原为与被测电流成正比的电压信号，再通过放大、滤波、隔离处理后，输入APF的主控单元。主控单元依据检测信号实时计算谐波分量，控制功率模块产生反向补偿电流，实现谐波动态抵消。

针对不同有源滤波场景，可灵活选择不同型号：中低压配电系统选用PK-CWT mini/15~60型，灵敏度2.0~0.5mV/A，适配常规谐波检测。冶金、电弧炉等大功率场景选用PK-CWT mini/300~1500型，峰值电流支持120kA~600kA，耐受40kA/μs的电流变化率，可应对冲击性谐波电流。安装线圈时，让被测导线从感应环正中心穿过，远离环体拼接处的误差区，以此保证检测精度。设备输入阻抗建议匹配到1MΩ 及以上，再根据线圈实际灵敏度，调整 APF 信号调理模块的衰减档位。

测量现场要避开电压变化率大于100V/μs 的高压信号和 MHz 级强干扰源，减少电磁干扰对测量结果的影响。线圈支持电池与外接电源两种供电方式，可连续稳定工作8小时，满足工业现场长时间在线检测需求；工作温度覆盖 - 20℃~100℃，能适应多数恶劣工业环境。

PKCWT mini 系列罗氏线圈搭配有源滤波器，从根本上改善了传统电流检测器件在谐波治理中容易磁饱和、频带偏窄、安装繁琐等痛点，具有精度高、响应快、适配性强等特点。可在电解电镀、变频调速、冶金电弧炉等谐波污染突出的工业场景中使用，有效提高有源滤波的谐波补偿精度与动态响应速度。
