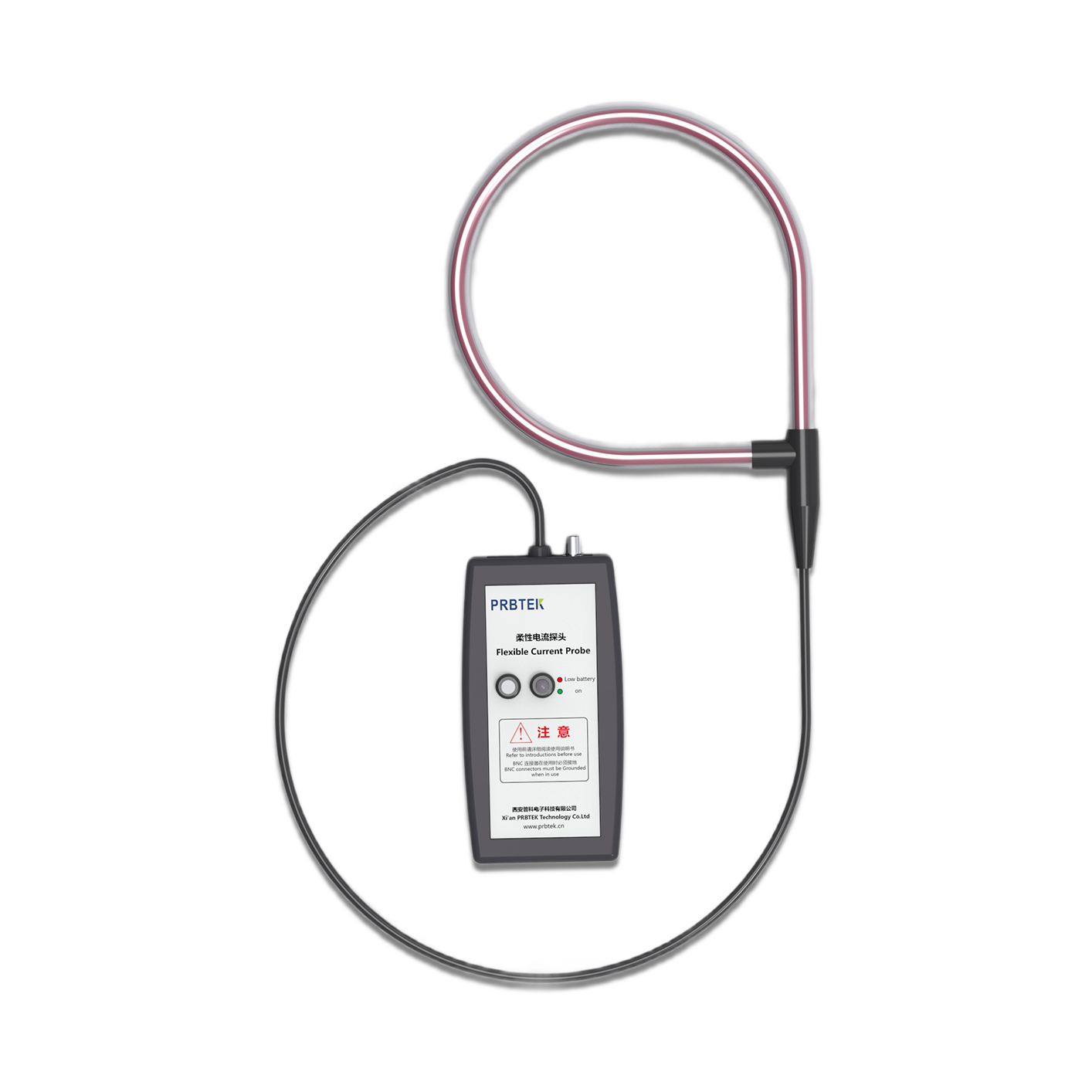

PK-CWT系列柔性电流探头–推荐可测的最小电流是多少？

在实际测试中，用户常关心一个问题：PK-CWT系列柔性电流探头究竟能测多小的电流？答案不仅取决于灵敏度，更与探头的动态范围和噪声水平密切相关。

动态范围：100:1的经验法则

对于配合示波器使用的柔性电流探头，行业内有一个通用建议：动态范围约为100:1，这意味着最小可测电流应至少达到数据表中“最大噪声”对应电流值的5倍。

以PK-CWT/15为例，灵敏度2.0mV/A，噪声指标10mVpp，换算后对应约5Apk的噪声峰值。按5倍原则，该型号可稳定测量的最小峰值电流约为25Apk。

下表列出了PK-CWT各型号的推荐最小峰值电流：

说明：

1. 推荐最小电流基于5倍噪声对应电流计算（动态范围约100:1的经验法则）。

2. 该值为低频条件下的推荐最小值；当被测信号频率较高（如kHz~MHz级）时，可测量更小的电流。

3. 表中电流均为峰值，如需有效值请根据波形系数换算。

噪声特性与频率影响

PK-CWT全系列的低频带宽（-3dB）典型值为0.1Hz，而噪声主要集中在低频段。因此，当被测信号频率较高（例如kHz至MHz级）时，探头能够分辨比上述经验值更小的电流。在电力电子高频开关测量中，即使数安培的瞬态电流也能被清晰捕获。

实用测量建议

为获得最佳小电流测量结果，请注意：

1. 确保被测导线穿过线圈中心，避免靠近线圈接合处

2. 远离强磁场干扰源（如多匝线圈辐射源）和高压瞬变信号（>100V/μs）

3. 合理设置示波器输入阻抗（1MΩ或50Ω对应不同输出幅值）
