PK-CWT系列柔性电流探头在整流变压器局部放电监测中的应用方案

一、客户背景

客户名称：某电力设备制造有限公司

所属行业：电力设备制造，主要从事各类电力变压器、整流装置的研发生产业务。

测试需求：针对自主生产的10kV级整流变压器，完成局部放电检测工作。

具体要求包括：准确测量电流的峰值、波形及重复频率；同时要适配公司现有示波器。

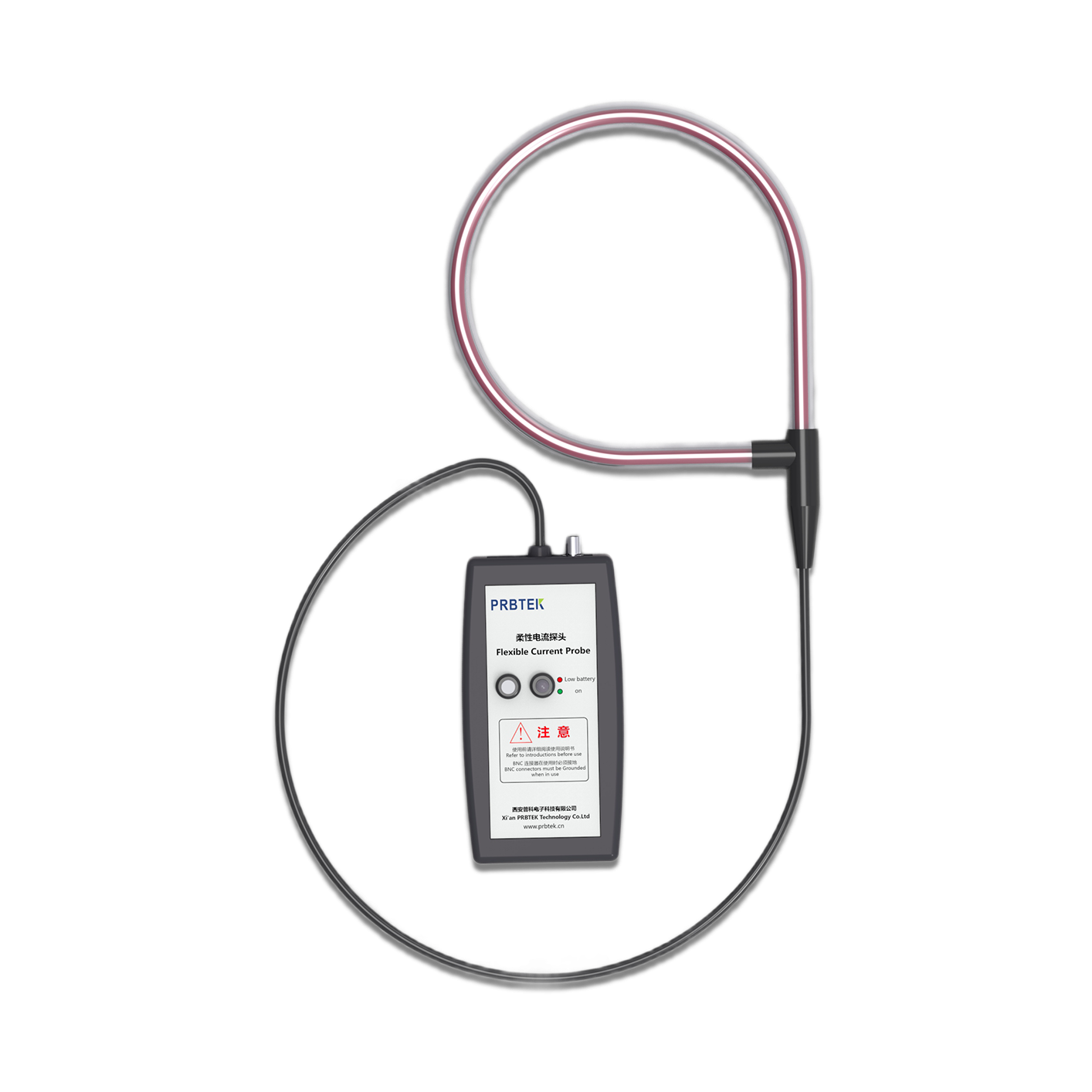

二、整套仪器配置

三、系统搭建

先用BNC连接线，一端接PK-CWT/30探头的输出端，另一端接入示波器。连接完成后，将示波器输入阻抗调至1MΩ档位，结合探头灵敏度参数，调整示波器衰减比例，确保信号传输准确。

通过USB接入供电电压或安装4节5号电池，将探头电源开关拨至ON档。观察探头面板，当绿色电源指示灯常亮时，说明探头已完成初始化，可进入后续工作状态。

将整流变压器的接地线，从探头柔性感应环的中间位置穿过，注意要把感应环的插头完全插到底部接口，避免放在环的交界处，此处易产生测量误差。安装后调整探头位置，使其与变压器线圈等强磁场源尽可能保持距离，减少干扰影响。

进行前期干扰测试，把探头环套在被测导线周边，但不夹紧导线，通过示波器观察背景信号。若显示的噪声数值≤5mVp-p，说明现场干扰符合测量要求；若噪声超标，重新调整探头位置或排查周边干扰源。

四、测试方法

先将待检测的整流变压器放到标准测试环境中，控制环境温度25℃、湿度60%。给变压器施加1.3倍额定电压，激发局部放电现象，等待设备运行参数稳定后，再启动正式测量工作。

操作示波器，将采样率设置为2GSa/s，设定记录时长10s，开始采集局部放电产生的脉冲电流波形。为保证数据可靠，分别在高压绕组、低压绕组、铁芯接地这三个关键测试点位各测量3次，避免单次测量的偶然性。

利用示波器自带的数据分析功能，提取每次测量的脉冲电流峰值、上升时间、波形宽度和重复频率等关键参数。将这些参数与电力设备绝缘缺陷判定的行业标准进行对比，判断变压器是否存在绝缘隐患。

测量结束后，要按规范流程操作：先关闭整流变压器的供电电源，等待设备完全放电（避免触电风险），再拔出探头感应环，最后断开探头的供电电源，整理好所有仪器并归位存放。

五、测试结果

实际测试数据显示，脉冲电流峰值误差≤0.8%，低于客户要求的1%误差上限；当母线处于感应环中心位置时，校准读数误差完全满足精准测量的核心需求。

PK-CWT/30探头成功捕捉到纳秒级的局部放电脉冲电流波形。得益于其0.6Hz-16MHz的宽带宽特性，采集到的波形没有出现失真情况，电流的上升沿和衰减过程都清晰可辨，能为参数提取提供准确的波形依据。

经实际测试，该探头与客户现有示波器适配良好，数据传输过程稳定，没有出现丢包问题，既能实时观测波形变化，也能留存数据进行后期深度分析。
