有源单端探头是什么？

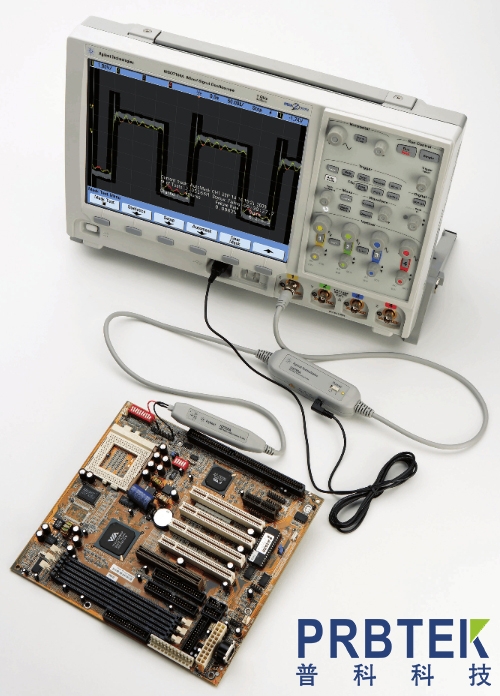

有源单端探头是一种示波器专用的高频电压测量探头，内部集成放大器，需供电工作，核心是高输入阻抗、极低输入电容、高带宽，用于精准测量高速单端信号。

一、核心原理

前端高阻低容：探头尖端集成 FET 放大器，输入阻抗约1MΩ，输入电容 ≤1pF，对被测电路负载极小。

阻抗变换与缓冲：放大器将高阻信号转为50Ω低阻信号，驱动同轴电缆传输。

匹配传输：全程 50Ω 匹配，示波器设为 50Ω 输入，避免反射，保障高频信号完整性。

供电方式：多通过示波器专用接口供电，无需外接电源。

二、关键参数

带宽：500MHz～30GHz，远高于无源探头（通常＜1GHz）。

输入阻抗 / 电容：1MΩ//＜1pF，负载效应远低于无源探头（如 10MΩ//10pF）。

衰减比：常见10:1，兼顾量程与灵敏度。

动态范围：约 ±5V～±12V，低于无源探头（可达数百伏）。

三、优缺点

✅ 优点

带宽极高：适配高速数字电路、信号完整性测试。

负载极小：高阻低容，几乎不影响被测信号。

信号纯净：低噪声，精准捕捉高速跳变细节。

❌ 缺点

价格高：GHz 级带宽常达数万元。

量程小：易过压损坏，需严格控制输入电压。

静电敏感：内部 FET 易被静电击穿，需防静电操作。

四、典型应用

高速数字电路（FPGA/MCU）单端信号测量。

信号完整性分析（眼图、上升时间、时序）。

高频总线（如 DDR、USB）调试。

电源完整性、低噪声小信号测量。

五、与无源探头对比

六、使用注意

1.必须50Ω 匹配：示波器输入阻抗设为 50Ω，否则带宽骤降、反射严重。

2.严控输入电压：避免超动态范围，防止损坏探头。

3.防静电：操作前接地，避免静电击穿内部 FET。

4.短地线：用最短地线（＜5mm），减少寄生电感，保障高频性能。需要我把它和有源差分探头做一个关键区别对比吗？
