普科电流探头选型攻略

先给结论：按频率、电流大小、交直流、安装空间、安全等级五要素选；普科主流就是 PKC6100（低频便携）、PKC7000/8000（高频）、CWT/CWT mini（柔性大电流）三大类。

一、先明确 5 个核心需求（选型第一步）

测直流还是交流？

含直流 / 交直流 → 必须用霍尔效应(DC+AC)探头（PKC6100/7000/8000系列）

纯交流（≥10Hz）→ 可选电磁感应 AC或柔性罗氏线圈（CWT/CWT mini），成本更低

最高信号频率 / 带宽？

工频 50/60Hz、电机、变频器 PWM（≤200kHz）→ DC~800kHz足够（PKC6100A）

中低频 PWM、开关电源（≤2.5MHz）→ DC~2.5MHz（PKC6100B）

高速开关、SiC/GaN、瞬态电流（5–120MHz）→ 50MHz/120MHz（PKC8030L / PKC7030H）

经验：探头带宽 ≥ 信号最高频率 × 3~5 倍；上升时间 Tr≈0.35/BW

电流大小（量程）？

小电流（mA 级～30A）→ PKC7030H（5A/30A 双量程）、PKC8030L（30A）

中电流（10A~100A）→ PKC6100（10A/100A 双量程）

大电流（100A~kA 级）→ 柔性 CWT/CWT mini（可达数百 kA）

安装空间 / 钳口尺寸？

PCB 密集走线、小功率 → 钳口≤5mm（PKC7030H）

普通线缆 → 钳口 10–20mm（PKC6100）

母排、粗线缆、空间受限 → 柔性线圈（CWT/CWT mini）

安全等级 / 耐压

工业低压（≤600V）→ CAT II 600V / CAT III 300V（普科全系列标配）

高压（>600V）→ 选隔离电压≥1000V 型号，必要时配合差分探头

二、普科电流探头全系列选型速览

1）PKC6100 系列（低频・便携・高性价比）

型号：PKC6100A / PKC6100B

带宽：A：DC~800kHz；B：DC~2.5MHz

量程：10A / 100A 双量程

精度：DC 典型 ±3%~4%

供电：USB 5V（无需适配器），约 290g

适用：工频、电机、逆变器、变频器、普通开关电源

2）PKC7000 / PKC8000 系列（高频・专业・瞬态捕捉）

PKC7000系列：5MHz~120MHz，30A~500A 量程，精度 ±1%

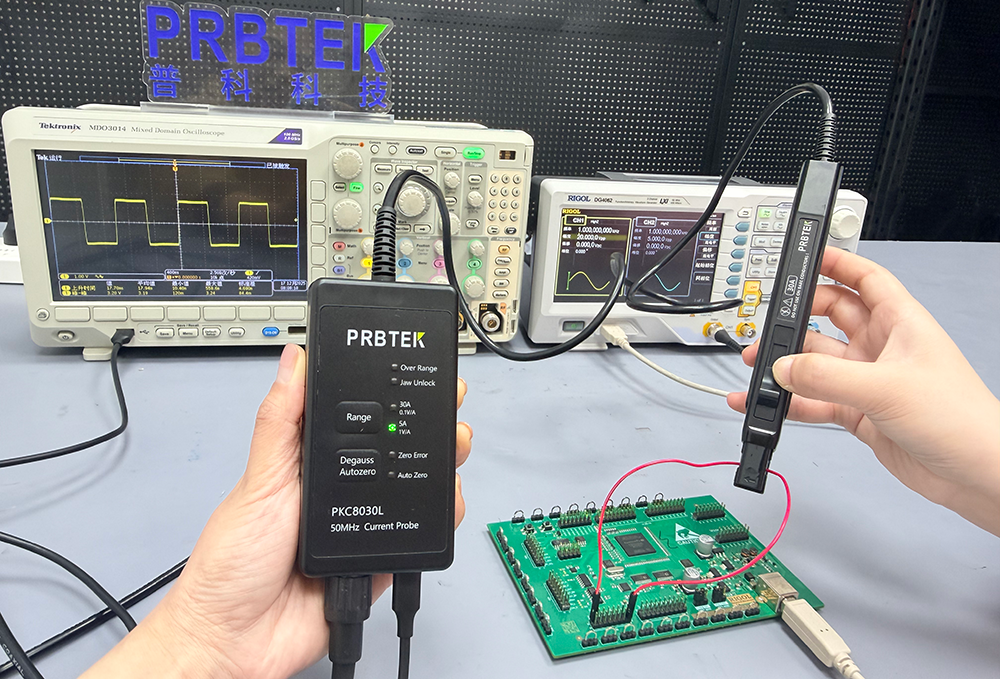

PKC8030L：DC~50MHz，30A，适合 SiC/GaN、高速开关损耗分析

适用：新能源 OBC、充电桩、DC-DC、伺服驱动、高频 PWM、瞬态电流测量

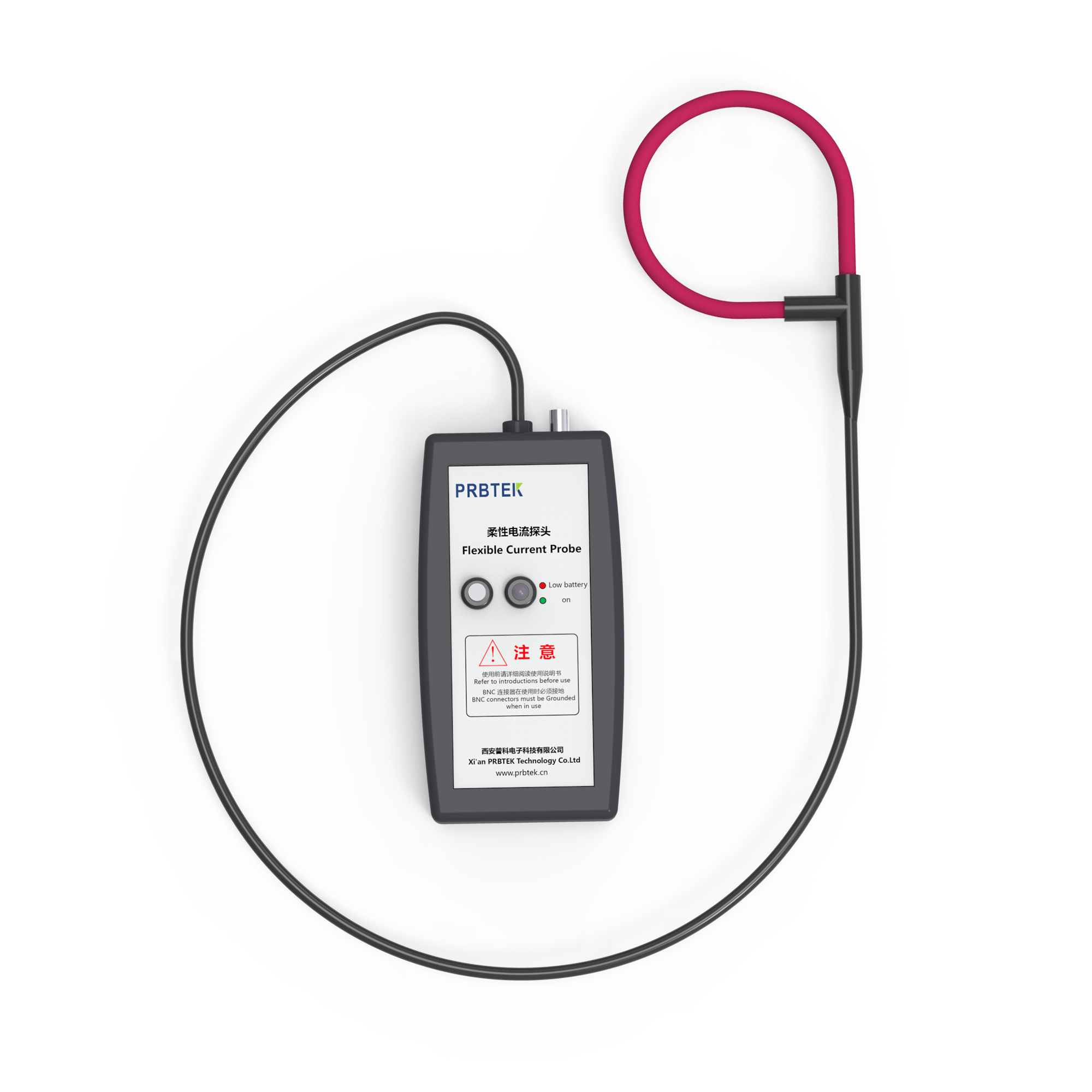

3）CWT / CWT mini柔性罗氏线圈（大电流・空间受限・AC）

带宽：0.1Hz~16MHz（CWT）；

量程：300mA~300kA，周长 300–1000mm 可定制

特点：柔性可弯曲、几乎无负载、高压隔离（可达 10kV）

适用：大电流母排、储能、光伏、机车、空间狭小无法用钳形探头场景

三、按应用场景快速匹配

工频 / 电机 / 变频器（≤200kHz，≤100A）→ PKC6100A

开关电源 / 中低频 PWM（≤2.5MHz，≤100A）→ PKC6100B

新能源 OBC / 充电桩 / SiC（5–120MHz，≤30A）→ PKC7030H / PKC8030L

大电流母排 / 储能 / 光伏（>100A，空间受限）→ CWT / CWT mini

PCB 小电流 / 高密度走线 → PKC7030H（小钳口）

四、避坑要点（容易选错的地方）

1.只看量程，不看带宽：高频信号用低频探头，波形严重失真、上升时间测不准

2.直流场景用 AC 探头：罗氏线圈 / CWT 只能测 AC，直流分量完全丢失

3.小电流用大量程：灵敏度不足、噪声大、精度差；尽量选量程与实际电流接近的档位

4.忽略安全等级：高压场景必须用隔离探头，避免触电和设备损坏

五、选型决策清单（直接对照勾选）

信号类型：DC+AC → 霍尔；纯 AC → 罗氏 / 电磁感应

最高频率：≤800kHz→6100A；≤2.5MHz→6100B；5–120MHz→7030H/8030L

电流范围：≤30A→7030H；≤100A→6100；>100A→CWT/CWT mini

安装空间：小→小钳口 / 柔性；大→标准钳口

安全等级：≥CAT II 600V，高压场景≥1000V 隔离
