示波器探头常见问题排查全攻略：搞定波形失真与测量误差

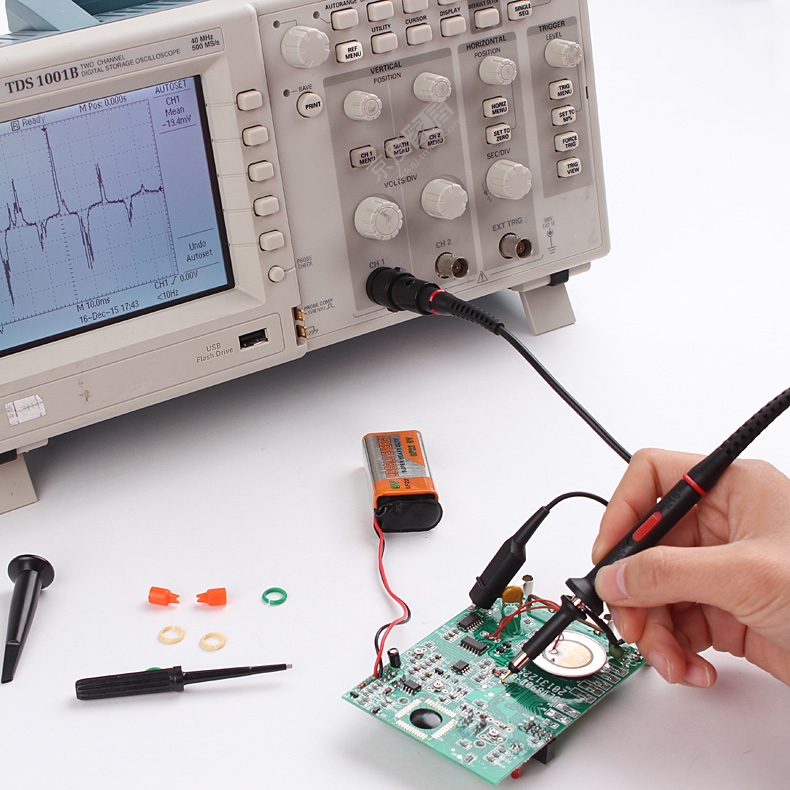

电子测量中，不少人常会遇到示波器、探头合格却测不出理想波形的问题，比如波形失真、无信号显示、测量数据偏差大。其实这些问题多源于探头使用时的细节疏漏。

一、波形失真

1.1 检查探头补偿是否到位

很多人更换探头通道或使用新探头时，会跳过核心的“探头补偿校准”步骤，这是波形失真的首要原因。

排查与解决方法：将探头连接示波器CAL校准端，切换对应通道并设置合适时基、电压档位，确保波形稳定触发。用无感螺丝刀调节探头补偿电容，直至波形呈现标准方角即可。

1.2 检查接地是否可靠

接地不当会直接引入干扰导致波形失真，高频测量时影响更明显。很多人习惯用15-30cm的长接地线，但过长接地线会形成大接地回路，导致波形抖动、出现杂波。

排查与解决方法：优先使用≤10cm的短接地线或接地弹簧（高频测量首选），缩短接地回路面积；接地点选被测电路的“信号地”或“机壳地”，避免探头线缆与强电流导线平行铺设，减少干扰耦合。

1.3确认探头带宽是否匹配信号频率

若上述两步排查无误仍存在波形失真，则大概率是探头带宽不足。探头带宽决定了可准确传输的最高信号频率，带宽低于被测信号频率时，高频成分会衰减，导致波形失真。

排查与解决方法：先确认被测信号频率，再核对探头带宽参数。探头带宽需不低于被测信号频率的1.5倍，优选2倍。

二、无信号显示

2.1 检查示波器基础设置

无信号常因示波器触发模式、衰减比、通道开关等设置不当。例如触发模式设为“常态”但触发电平过高，无法触发波形。探头用10X档但示波器设为1X，信号幅度被放大10倍超出显示范围，看似无信号。

排查与解决方法：触发模式切换为“自动触发”，可强制触发小幅度信号。确认探头衰减档（1X/10X/100X），在示波器对应通道同步设置。检查通道是否开启，适当调节电压档位和时基，避免量程过大或时基过慢导致信号“隐身”。

2.2 检查探头与示波器、被测电路的连接

探头与示波器BNC接口、探头尖端与被测点、接地线与接地点，任一位置接触不佳都会导致信号传输中断。

排查与解决方法：BNC接头对准卡槽扭转锁定，确保插紧。可换至其他正常通道测试，判断原通道是否故障。探头与被测点连接需精准接触被测引脚/焊点，避免触碰相邻引脚。确认接地线可靠接地，避免遗漏接地步骤。

2.3 排查被测信号源是否正常

若设置和连接均无问题仍无信号，需排查被测信号源本身，例如电路未上电、信号发生器未开启、被测节点无信号输出等。

排查与解决方法：用已知正常的信号源连接探头，若能正常显示，说明探头和示波器无故障，问题在被测电路。检查被测电路供电、核心芯片工作状态，确认信号源是否正常输出。

三、测量误差大

3.1 衰减比设置不同步

探头衰减比用于扩展测量范围，但需与示波器设置同步。若探头10X档对应示波器1X设置，测量值会偏大10倍；反之则偏小10倍。

解决方法：先看探头衰减档拨杆位置，再在示波器对应通道设置相同衰减比。例如测量12V电源电压，用10X探头且示波器同步设10X，若波形幅度1.2格、电压档位1V/div，计算1.2×1×10=12V，即可匹配实际值。

3.2 阻抗匹配与负载效应

示波器与探头输入阻抗需与被测电路输出阻抗匹配，否则会产生信号反射导致误差。示波器常见输入阻抗为1MΩ（通用测量）和50Ω（高频/射频测量），探头阻抗需对应匹配，否则会导致高频信号幅度、频率测量偏差。

解决方法：通用测量（低频/低速信号）选1MΩ输入阻抗通道，搭配1MΩ无源探头。高频测量（>1GHz）选50Ω通道，搭配50Ω同轴探头或有源探头，确保线缆阻抗一致。

3.3 远离强电磁环境

变频器、电机、大功率变压器等设备产生的强磁场、强电场，会通过探头线缆或接地回路引入干扰，导致测量数据波动、误差增大。

解决方法：远离干扰源，保持至少1米距离。缩短探头线缆，避免与干扰导线平行，选用屏蔽线缆。用短接地线，选择被测点附近的“干净地”（无大电流噪声），减少干扰耦合。
