测MOS管驱动波形选对探头才精准！高性价比选型指南

在功率电子调试场景中，MOS管驱动波形的测量精度直接决定电路问题排查效率和系统优化效果。很多工程师明明用了高端示波器，却始终测不出真实波形，核心症结往往出在探头选型上。MOS管驱动电路存在高频瞬态、高压浮地、共模干扰等特性，普通探头根本无法适配，选对探头才能让测量数据有参考价值。

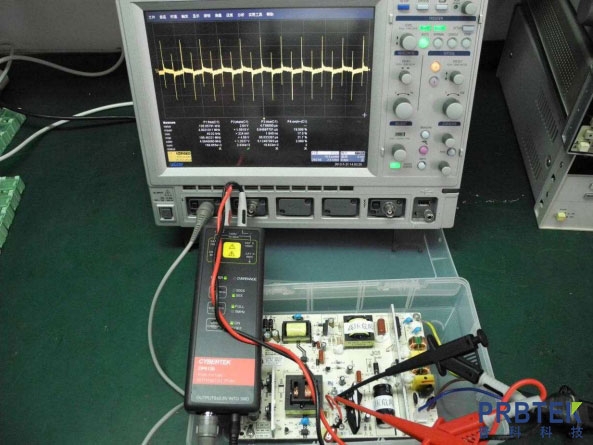

高压差分探头：MOS管驱动测量的核心首选

MOS管驱动电路多为浮地结构，尤其是半桥、全桥拓扑中，栅极-源极（Vgs）、漏极-源极（Vds）信号均无法以大地为参考，这时候高压差分探头就是唯一靠谱的选择。它能直接测量两个测试点之间的电位差，同时强力抑制共模干扰，避免高压共模信号淹没微弱的驱动差分信号。

选型时带宽参数是核心指标，需至少覆盖被测信号最高频率的3-5倍。普通MOS管开关频率多在几十kHz至MHz级，搭配100-200MHz带宽的差分探头即可满足需求；若测试碳化硅（SiC）、氮化镓（GaN）等宽禁带器件，其开关速度更快、上升时间达纳秒级，必须选用200MHz以上带宽的探头，才能精准捕捉米勒平台、过冲振铃等关键波形细节。

电压耐受能力也不能忽视。差分探头的差分电压范围需超过被测信号峰值电压的2倍，共模电压范围则要远超系统最大对地电位。例如测量600V MOS管的Vds波形，需选择差分电压≥1200V、共模电压≥1500V的型号，预留足够安全余量应对电压尖峰和浪涌。共模抑制比（CMRR）同样关键，高频下CMRR越高抗干扰能力越强，建议选择1MHz时CMRR≥80dB的产品，确保波形不受外界电磁干扰失真。

有源探头：高频精密测量的补充方案

对于低压MOS管驱动电路（如12V、24V系统），若对测量精度要求极高，可选用低输入电容的有源探头。这类探头内置放大器，输入电容通常低于1pF，能最大限度减小对被测电路的负载效应，避免因探头负载导致驱动波形畸变，尤其适合捕捉高频振荡等细微波形特征。

有源探头的短板的是耐压能力有限，大多仅能测量几十伏电压，无法适配高压MOS管驱动场景。且其需要外部供电，便携性稍差，更适合实验室精密调试，而非工业现场高压环境下的常规测量。

无源探头：仅适用于简单低压场景的备用选择

普通无源探头（如10:1衰减型）结构简单、成本低廉，但其单端对地的测量方式完全不适合浮地驱动信号。仅在测量低压单端驱动信号（如低压MOS管栅极驱动芯片输出端），且无明显电磁干扰的场景下可临时使用，无法作为MOS管驱动测量的主力探头。

使用无源探头时需注意，其输入电容较大（通常10pF以上），容易与驱动电路寄生参数共振，导致波形振铃误判；同时耐压能力有限（多为300V以下），测量Vds波形时极易因电压超标损坏探头和示波器，务必确认电压范围后再使用。

选型避坑：这些细节决定测量成败

探头输入阻抗和电容对测量精度影响显著。高输入阻抗（≥1MΩ）和低输入电容（≤10pF）能减少对驱动电路的负载干扰，避免改变电路原有工作状态。尤其是测量栅极驱动信号时，低输入电容可防止米勒电容影响被放大，确保米勒平台持续时间、上升下降时间等参数的测量准确性。

安全认证不可忽视。工业场景下需选择具备CAT II或CAT III安全等级的探头，例如CAT III 1000V等级的探头，能有效应对高压场景下的触电风险，保护人身和设备安全。同时要注意探头校准，使用前需通过示波器自动校准功能调整补偿电容，确保测量精度。

接地方式也需配合探头优化。无论选用哪种探头，都应使用接地弹簧替代长地线，接地距离控制在1cm以内，减少接地环路带来的高频噪声干扰，避免波形出现杂散毛刺和振荡误判。

场景化选型总结

高压浮地驱动电路（如变频器、开关电源）优先选高压差分探头，按器件类型匹配带宽和耐压；低压精密调试场景可补充有源探头提升测量精度；简单低压单端场景可临时使用无源探头，但需警惕负载效应和电压风险。

探头作为示波器的“前端触角”，其性能直接决定测量数据的真实性。选对MOS管驱动波形探头，不仅能精准定位驱动不足、过冲振荡、寄生导通等问题，更能为电路优化和效率提升提供可靠数据支撑，避免因选型失误导致的调试走弯路。
