探头补偿调节步骤图示

以下是探头补偿调节的一般步骤及相关图示：

连接校准信号

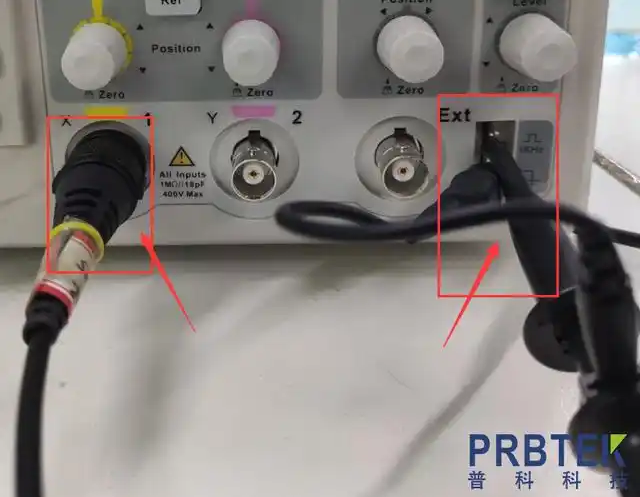

将探头的 BNC 端接入示波器的通道，地线夹连接示波器的接地端子，探针接触示波器面板上标有 “PROBE COMP” 或 “CAL” 的校准信号输出端，通常该输出端会输出 1kHz 的方波信号。如下面的示意图所示：

示波器设置

按下 “Auto Setup” 自动设置按钮，或手动匹配探头衰减比（如使用 10:1 探头，需将示波器设为 10X 档），并调整时基与电压档位，使屏幕显示 1-2 个完整的方波周期。

观察波形并判断补偿状态

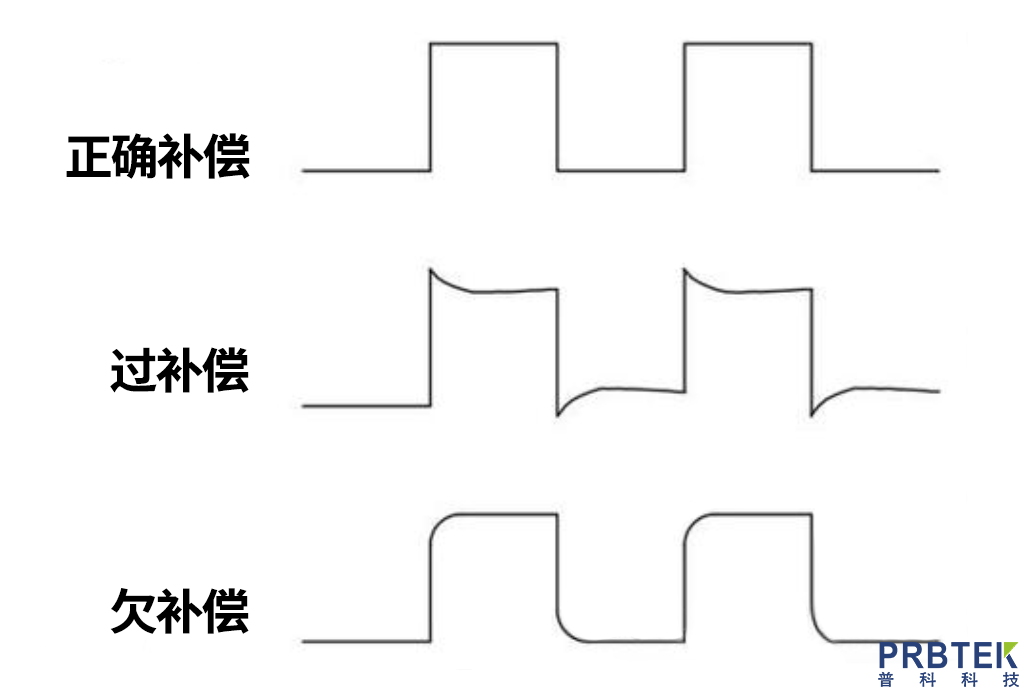

观察初始方波形态，判断补偿偏差。如果是过补偿，上升沿会出现显著尖峰，波顶伴有振荡；如果是欠补偿，上升沿会比较平缓，波顶呈圆顶状；而理想补偿的波形是直角方波，上升沿陡峭无明显畸变，波顶与波底保持水平。以下是三种状态的波形示意图：

调节补偿电容

使用无感调节棒或绝缘螺丝刀缓慢旋转探头的补偿调节孔（位于探头尾部或侧面），同步观察波形变化。如果是过补偿，应逆时针旋转调节孔减小补偿电容；如果是欠补偿，则顺时针旋转调节孔增大补偿电容。

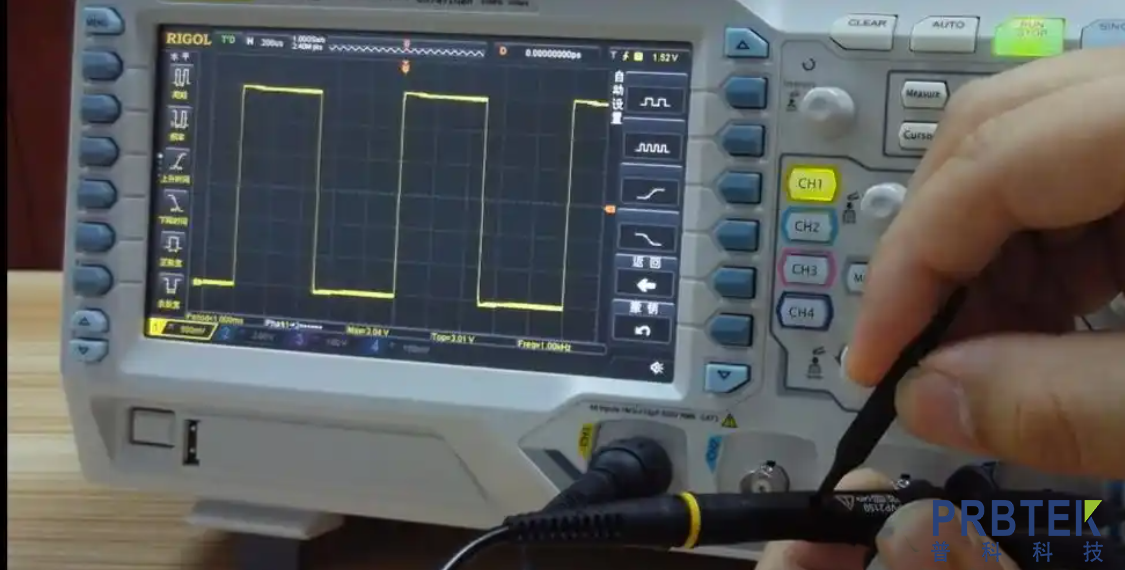

确认标准波形

持续调节补偿电容，直到方波满足上升沿陡峭无明显畸变、波顶与波底保持水平、过冲量控制在 5% 以内的条件，此时探头补偿调节完成。
