逻辑探头连接方法与实操技巧

逻辑探头作为数字电路测试的核心工具，其连接质量直接决定信号采集的准确性。无论是搭配示波器使用还是仿真环境调试，正确的连接逻辑都围绕“接口匹配、信号隔离、接地规范”三大核心，脱离这三点易导致信号失真、无显示等问题。本文结合主流型号实操经验，拆解具体连接方式及关键注意事项，帮助测试人员高效完成连接操作。

一、基础连接前提：做好这两步再动手

连接前的准备工作直接规避80%的后续故障，核心在于确认设备兼容性与参数范围。逻辑探头多为有源设计，需搭配对应型号示波器（如普源RPL2316适配MSO4000系列），连接前需核对探头与示波器的接口规格，确保数字通道接口（通常标注LOGIC D0-D15）匹配。

同时必须确认被测信号幅度不超过探头最大工作电压范围，TTL电路与CMOS电路的阈值电平差异较大（TTL标准为1.4V，CMOS为VDD/2），提前明确电路类型，为后续参数设置铺垫。另外，准备好配套引线、测试夹及接地夹，避免临时替换非原装配件导致接触不良。

二、核心连接步骤：分场景实操拆解

1. 示波器与逻辑探头的连接

这一步的关键是确保机械连接牢固且极性正确。以普源系列探头为例，按压探头单线端两侧按钮，将插头垂直对准示波器数字通道接口，注意“RIGOL”标识朝上、标签朝下，直至听到卡扣声响，确认完全卡合。部分型号需先连接探头主线与前端适配器，再将主线接入示波器，此时需检查适配器与通道组的连接可靠性，避免松动导致信号中断。

连接后建议轻拉探头线，验证连接稳定性。若为首次使用或环境温度变化超过5℃，需通过示波器LA菜单启动校准功能，保持探头输入端悬空，完成零点校准，确保测试精度。

2. 探头与被测信号的三种连接方式

根据测试场景选择合适的连接方式，兼顾灵活性与信号完整性。

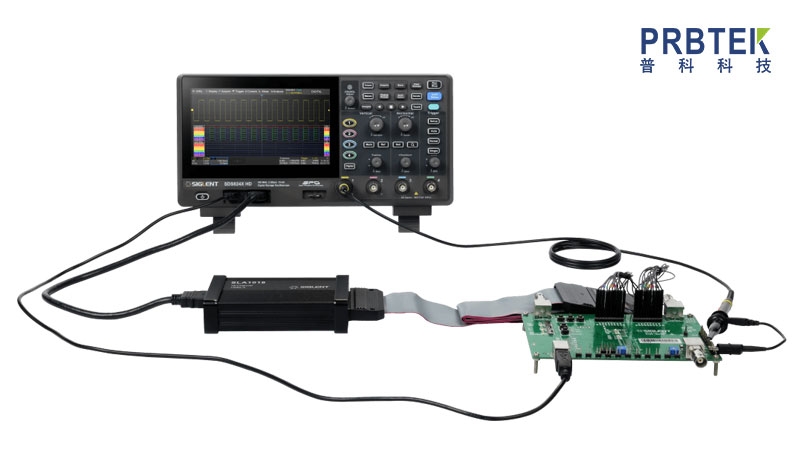

直接对接双排金针：适用于待测设备预留标准接口的场景，无需额外引线，直接将探头适配器与设备金针对接，全程保留适配器连接，这种方式能最大程度减少信号衰减，适合多通道同步采集。连接时注意通道颜色与设备引脚标识对应，避免通道混淆。

前端引线单独连接：针对无预留接口的测试点，使用探头标配的前端引线逐一连接被测信号。利用引线上的色环与适配器颜色标识，快速对应通道号（如D0-D7为一组颜色，D8-D15为另一组），每根信号线尽量搭配独立地线，且地线与信号线绞合，减少串扰和地弹现象。

测试夹辅助连接：在引线基础上搭配探头测试夹，通过金属钩固定被测信号节点，适合狭小空间或易晃动的测试点。这种方式需确保金属钩与节点紧密接触，避免虚接导致信号时断时续，同时测试夹的接地端需就近连接设备地，缩短接地路径。

3. 参数设置与功能验证

连接完成后并非直接采集信号，需通过示波器LA按键进入设置菜单，调节关键参数。阈值电平可按通道组独立调节（D0-D7与D8-D15分组设置），根据电路类型输入对应数值；关闭未使用的通道，减少屏幕干扰，同时设置合适的触发方式与门限电压，如SPI信号测试可选择片选信号下降沿触发，门限电压设为3V。

功能验证时，观察示波器对应通道是否显示活动信号。若无信号，先调节时基与触发源，排除设置问题；仍无响应则复查连接，或用模拟探头验证测试点是否存在有效信号，逐步定位故障。

三、仿真环境（Proteus）连接要点

仿真场景的连接逻辑与实物不同，核心在于软件配置与电路完整性。将逻辑探头拖动至被测导线，悬停至出现虚线框并松开，确认连接点显示红色（高电平）或蓝色（低电平），代表连接成功，无颜色标记则需重新连接。

右键探头进入属性设置，务必将Probe Type设为Logic，Display Format选择State以显示0/1状态，避免误设为电压模式导致无显示。同时需检查整个电路的电源与接地配置，数字芯片（如74LS系列）的VCC与GND引脚必须接入对应电源，否则探头会显示灰色高阻态，必要时添加上拉/下拉电阻（10kΩ为宜）稳定信号。

四、关键避坑指南：这些错误千万别犯

接地不规范是最常见问题，多通道共用一根地线易引发串扰，建议每路信号线搭配独立地线，且地线长度尽量缩短，就近接地。避免信号线与电源线并行铺设，减少电磁干扰对信号的影响。

忽略信号冲突会导致探头显示异常，同一导线被多个输出端驱动时，会出现红色冲突标记或灰色高阻态，需断开冲突线路，确保单驱动源。另外，仿真场景中若探头无显示，优先检查仿真是否启动，点击Proteus左下角播放按钮，确认状态栏显示“Simulation is running”。

不做校准直接测试会影响精度，尤其是环境温度变化后，零点偏移会导致阈值判断误差，进而影响信号解码结果。有源探头需避免热插拔，防止损坏接口或内部电路。

结语

逻辑探头连接的核心并非机械操作，而是围绕“信号完整性”构建连接逻辑——牢固的接口对接、规范的接地设计、匹配的参数设置，三者缺一不可。无论是实物测试还是仿真调试，遵循“先确认兼容性、再按场景选连接方式、最后校准验证”的思路，就能高效规避故障，确保测试数据准确。不同型号探头的细节操作可能存在差异，务必结合产品手册调整，优先遵循原厂规范。
